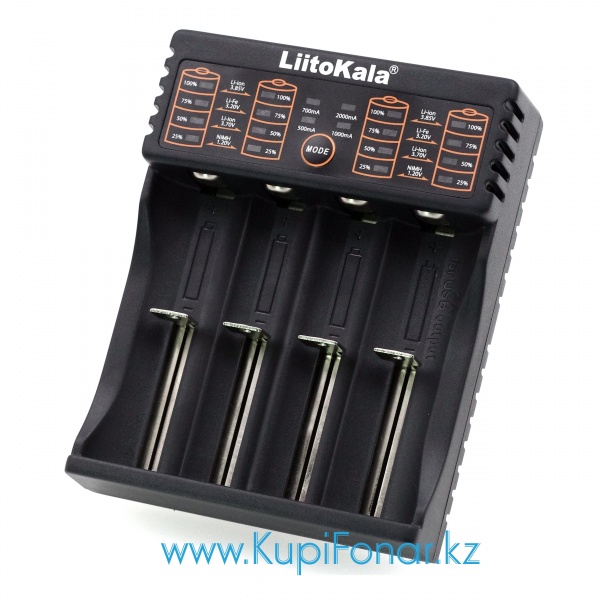

Универсальное зарядное устройство LiitoKala Lii-402 на 4 аккумулятора Li-ion/LiFePO4/Ni-MH, USB, функция POWERBANK

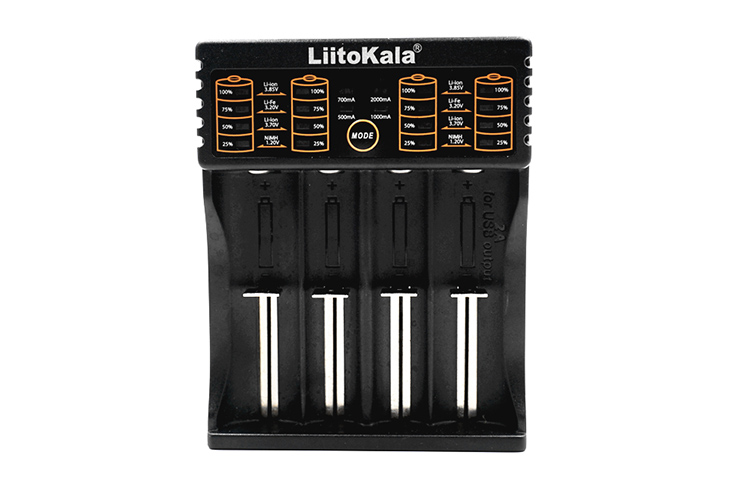

LiitoKala Lii-402 - удобное универсальное зарядное устройство с 4мя независимыми каналами и питанием от порта USB. Оно совместимо практически со всеми цилиндрическими аккумуляторами, поэтому нет необходимости пользоваться несколькими зарядными устройствами.

Lii-402 автоматически распознает литий-ионные, никель-металлгидридные (Ni-MH) и никель-кадмиевые (Ni-Cd) аккумуляторы, заряжает литий-фосфатные (LiFePO4) аккумуляторы, а так же, Li-ion аккумуляторы с конечным напряжением 4,35В. Она одинаково хорошо заряжает все эти типы аккумуляторов и выбирает индивидуально для каждого типа аккумуляторов необходимый вольтаж и режим зарядки.

Кроме этого, вы можете самостоятельно выбрать ток заряда, максимально подходящий к вашим аккумуляторам. Например, можно выставить ток заряда величиной 500мА и 700мА для аккумуляторов малой ёмкости и ток величиной 1000мА и 2000мА для аккумуляторов большой ёмкости, что позволяет существенно ускорить процесс заряда. Рекомендуем проверять спецификацию аккумулятора перед выбором тока во избежание выхода его из строя перед самостоятельным выбором зарядного тока.

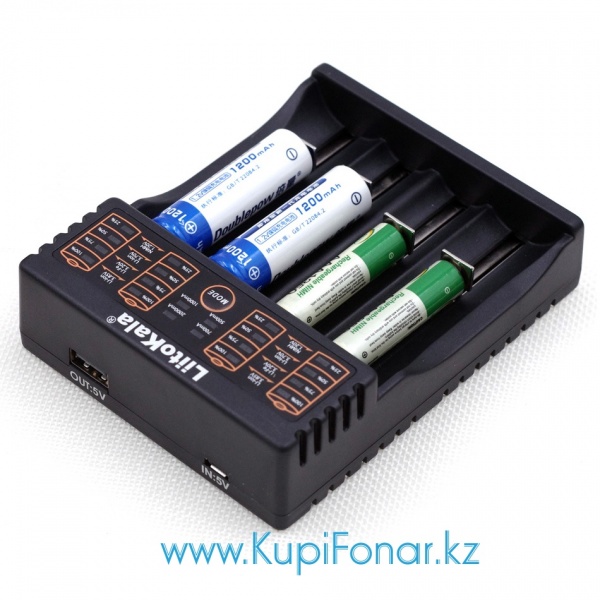

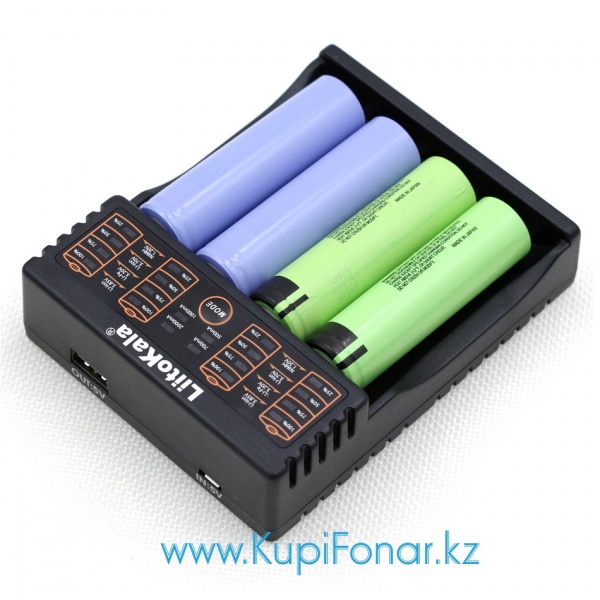

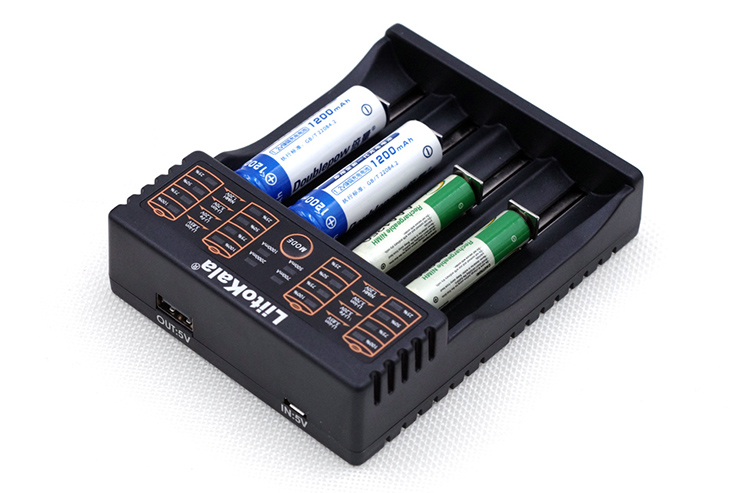

Каждый из четырёх портов зарядного устройства LiitoKala Lii-402 контролируется индивидуально, что позволяет одновременно заряжать аккумуляторы разного типа и химического состава, а также, выставлять ток заряда индивидуально на каждый слот.

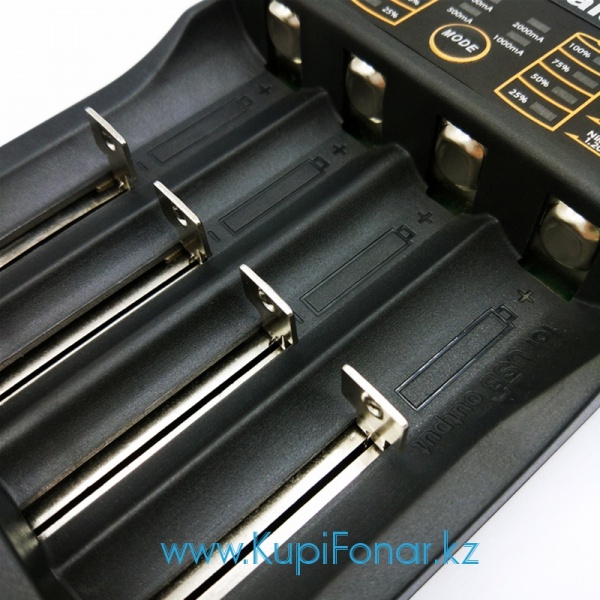

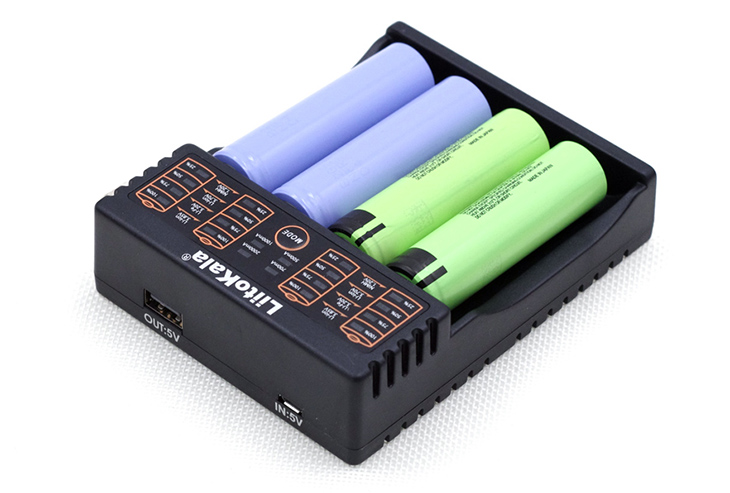

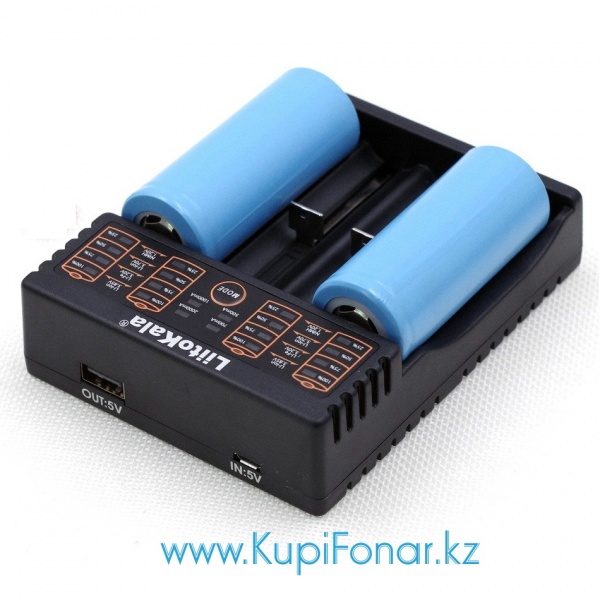

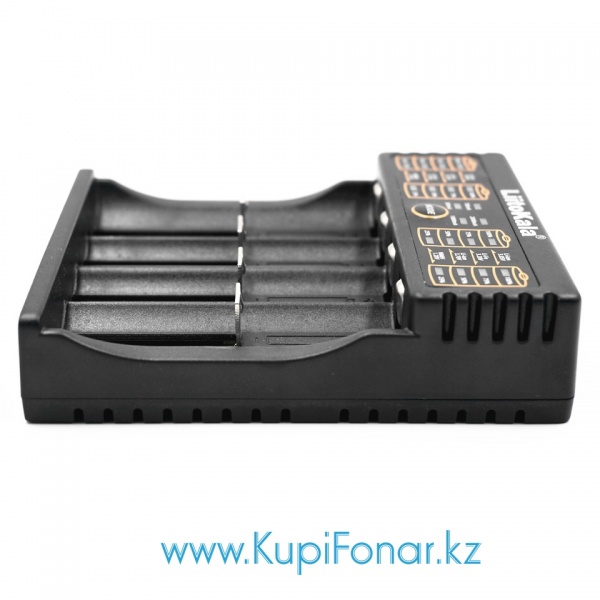

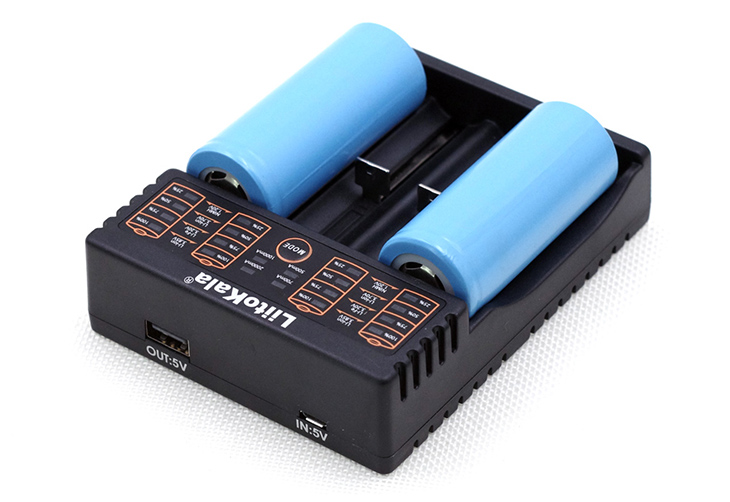

Подвижный контакт позволяет заряжать практически любые типоразмеры аккумуляторов, начиная от компактных 16340 и заканчивая большими 25650.
Наличие понятной светодиодной индикации облегчает использование LiitoKala Lii-402.

LiitoKala Lii-402 имеет защиту от короткого замыкания, обратной полярности (неправильной установки аккумулятора), перезаряда и режим активации сильно разряженных аккумуляторов.

Информация, отображаемая на зарядном LiitoKala Lii-402:

Ток заряда.
Уровень заряда аккумулятора в % (25-50-70-100).
Тип заряжаемого аккумулятора (Ni-Mh, Li-ion 3.7V, Li-Ion 3.85V, LiFePO4).

Полезной особенностью Liitokala Lii402 является наличие функции PowerBank, которая позволяет использовать данное устройство как внешний аккумулятор для зарядки телефонов, смартфонов, планшетов и других устройств с питанием от порта USB.

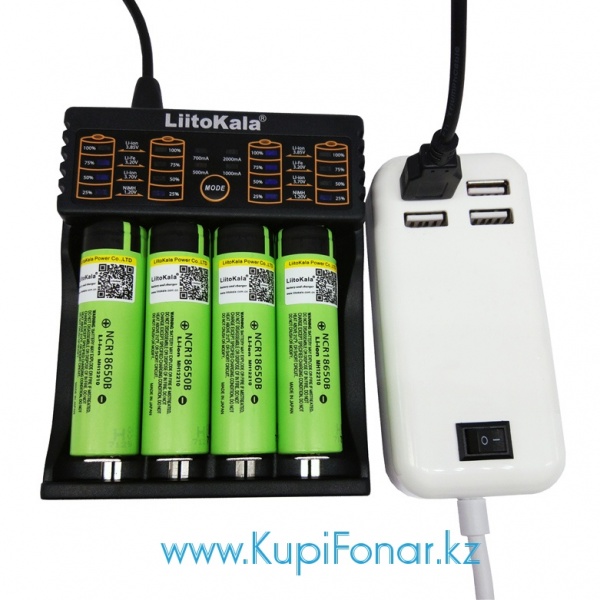

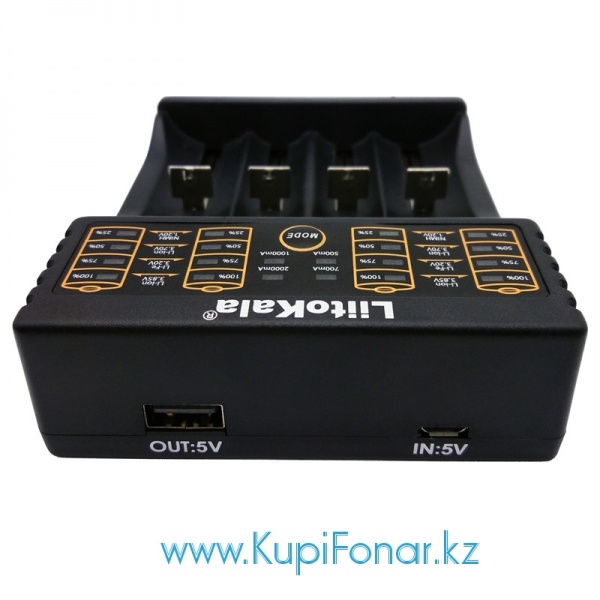

Зарядное устройство питается от любого блока питания с USB выходом, а также от USB выхода компьютера, ноутбука или устройства Power Bank. Блок питания в комплект поставки не входит.

Совместимые аккумуляторы:

Ni-Mh/Ni-Cd: AAA, AA, C (R14), SC.
Li-Ion, LiFePO4: 18650,14500,16340 (RCR123a), 18490, 18350, 17670, 17500, 10440, 26650, 22650, 26500 и др.

Преимущества и отличительные особенности.

Автоматический режим работы - Liitokala Lii 402 самостоятельно отключается после того, как аккумуляторы полностью зарядились, вам не нужно будет рассчитывать время заряда.

Возможность выбора тока заряда - в данном зарядном устройстве Вы сможете самостоятельно выбрать ток заряда, который максимально точно будет подходить к вашим аккумуляторам (вы можете задать ток заряда в диапазоне 500-2000 mA).

Универсальность - одно зарядное устройство Liitokala Lii 402 заряжает практически любые форматы цилиндрических аккумуляторов. Вам не нужно будет отдельно покупать зарядные устройства для каждого типа элементов.

Интеллектуальная схема автоматически определяет тип батареи и выставляет режим заряда  (CC, CV, DV / DT).

Поддержка современных Li-ION аккумуляторов с конечным напряжением 4,35В.

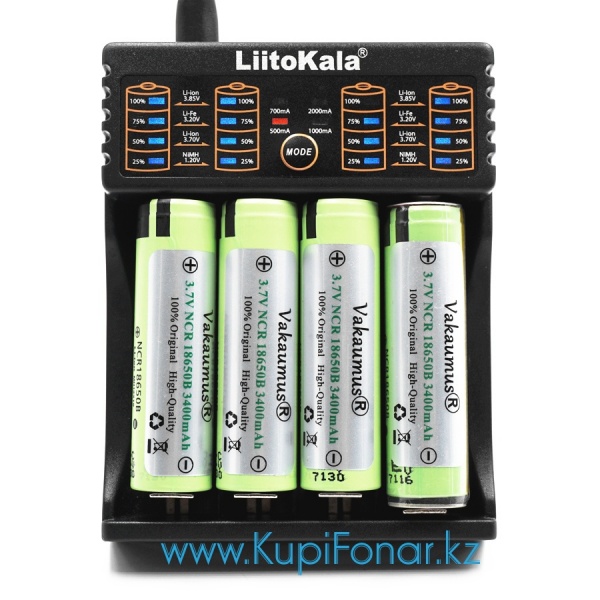

Светодиодная индикация позволяет быстро определить уровень заряда аккумуляторов. Данная модель имеет 4 положения индикации уровня заряда: 25%, 50%, 75%, 100%.

Возможность быстрой зарядки - максимальный ток заряда в Lii-402 составляет 2000 mA - вы сможете быстро заряжать высокотоковые аккумуляторы.

Возможность активации глубоко разряженных Li-ion аккумуляторов.

Пять степеней защиты - в зарядном устройстве Lii 402 реализована защита по таким параметрам:
     - защита от перезаряда.
     - защита от вставки обычных батареек.
     - защита от неправильной полярности.
     - защита от короткого замыкания.
     - определение неисправных аккумуляторов.

Функция Power Bank - Вы сможете использовать данное зарядное устройство для зарядки телефонов, смартфонов, планшетов и другой техники. В Liitokala Lii-402 есть USB выход, который при вставленных Li-Ion аккумуляторах послужит блоком питания. Источником питания могут быть любые Li-Ion аккумуляторы, например, высокоёмкие 18650 Panasonic NCR18650B 3400 мАч или Sanyo 3500 мАч.

Универсальность - одно зарядное устройство Liitokala Lii 402 может заряжать большинство разновидностей бытовых и промышленных Ni-Mh/Ni-Cd, Li-Ion и LiFePO4 аккумуляторов.

Теперь Вам не придется покупать несколько зарядных устройств, Lii 402 справиться с зарядкой таких типов элементов:
    - Ni-Mh/Ni-Cd: AAA, AA, C (R14), SC
    - Li-Ion, LiFePO4: 18650, 14500, 18490, 18350, 17670, 17500, 16340 (rcr123a), 10440, 26650, 22650, 26500 и др.

Определение типа вставленного элемента - данное зарядное устройство автоматически определяет 1,2V Ni-Mh и 3,7V Li-Ion аккумуляторы и выбирает нужный алгоритм работы. Если Вы заряжаете LiFePO4 или Li-Ion аккумуляторы 3,85V - Вам нужно будет самостоятельно задать тип вставленного элемента, используя кнопку Mode в верхней части зарядного устройства.

Есть функция восстановления глубоко разряженных аккумуляторов (активация 0В Li-Ion).

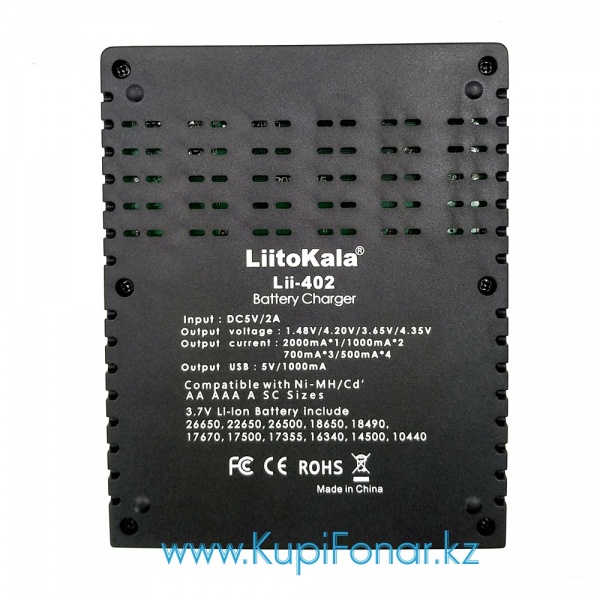

Технические характеристики.

Модель: LiitoKala Lii 402 Smart Universal Charger.
Количество слотов для аккумуляторов: 4 независимых канала.
Напряжение заряда: 3.65В, 4.2В, 4.35В, 1.48В.
Выходной ток: 500мА - 4 слота, 700мА  - 3 слота, 1000мА - 2 слота, 2000мА - 1 слот.
Конечное напряжение и ток заряда:

для Ni-Mh/Ni-Cd: 1.48V; 500mA, 700mA, 1000mA, 2000mA.
для Li-Ion: 4.35V; 500mA, 700mA, 1000mA, 2000mA.
для LiFePO4: 3.6V; 500mA, 700mA, 1000mA, 2000mA.
для USB: 5V, 1000mA.

Размер заряжаемых аккумуляторов:

Заряжает любые аккумуляторы диметром 8мм - 26мм и длинной 34мм - 71мм.
1.2V Ni-Mh/Ni-Cd аккумуляторы: АА, ААА, С (R14), SC.
3.2V/3.7V LiFePO4/Li-Ion аккумуляторы: 18650, 14500, 18490, 18350, 17670, 17500, 16340 (rcr123a), 10440, 26650, 22650, 26500 и др.

Напряжение на выходе USB (powerbank): 5±0,3В.
Максимальный выходной ток USB (powerbank): 1000мА.
Питание: USB 5D, 2A (максимально).
Размеры: 112x90x30 мм.
Вес: 130 г.

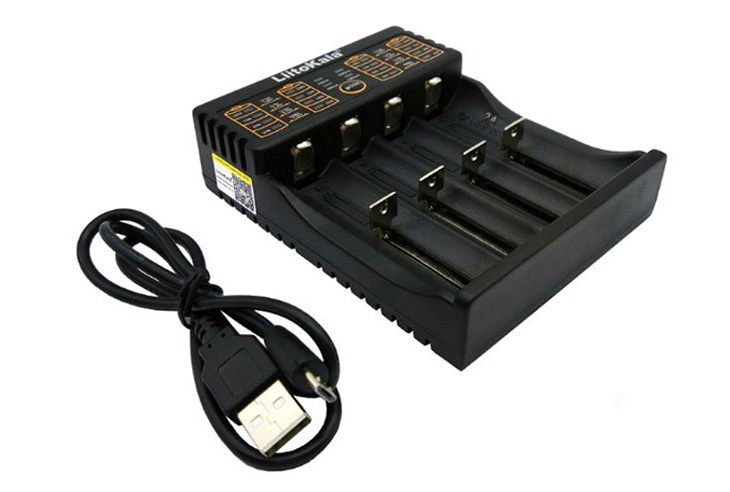

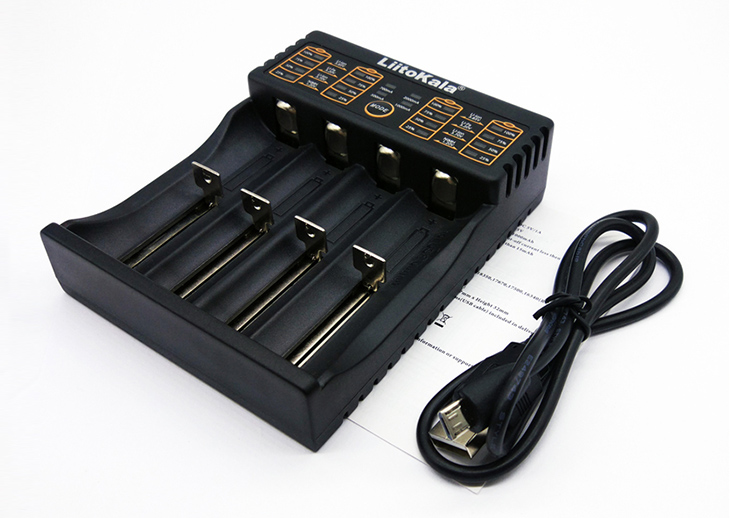

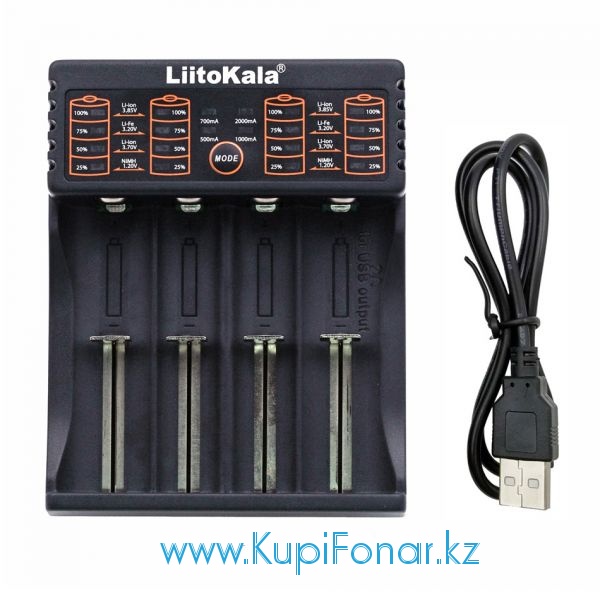

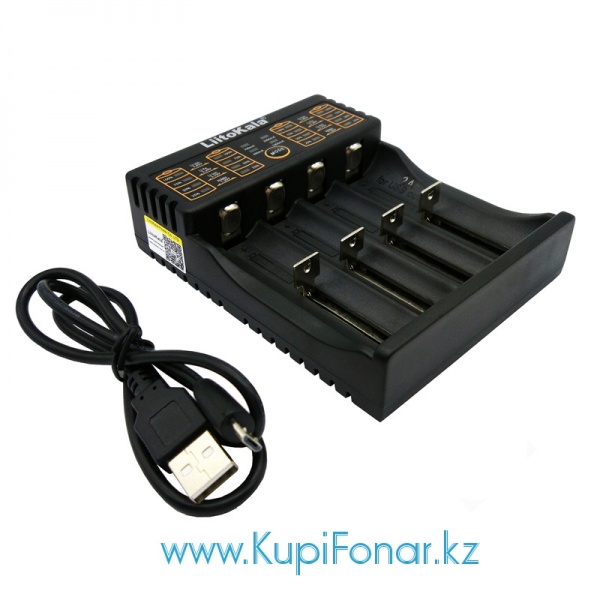

Комплект поставки: зарядное устройство, кабель USB-microUSB, инструкция, упаковка.

Инструкция по использованию.

Управление зарядным устройством LiitoKala Lii 402 довольно простое и не должно вызвать никаких затруднений. Выбор тока заряда и выставление типа заряжаемых аккумуляторов происходит одной кнопкой MODE, которая находится посередине в верхней части зарядного устройства. Если Вы не хотите задавать режимы работы - Вам достаточно просто вставить аккумуляторы в слоты и зарядное устройство все сделает автоматически.

Установите аккумуляторы, соблюдая полярность (в устройстве присутствует защита от неправильной установки батарей). В течении 5 сек. устройство определит тип аккумулятора Ni-MH или Li-ion и начнет заряд. Прогресс заряда аккумуляторов отображается в виде 4 мигающих индикаторов. Каждый индикатор обозначает примерно 25% заряда аккумулятора. При полном заряде все индикаторы горят не мигая.

Выбор типа аккумулятора:

Если Вы заряжаете стандартные Ni-Mh/Ni-Cd или Li-ion аккумуляторы на 3,7V (4,2В) - зарядное устройство Liitokala Lii 402 самостоятельно определит их тип и Вам, при необходимости, нужно будет задать только ток заряда (тип аккумулятора задавать не нужно). Если же Вы заряжаете LiFePO4 аккумуляторы 3,2V или Li-ion на 3,85В (4,35В) - такой тип аккумуляторов необходимо установить в ручном режиме. Для этого после вставки батарей в течение 5 секунд Вам нужно нажать кнопку Mode и выбрать тип вставленного аккумулятора (3,2В или 3,85В) - на каждом слоте есть соответствующий светодиод. Кратковременное нажатие кнопки во время заряда показывает тип акумулятора.

Выбор тока заряда:

Для того, чтобы задать ток заряда (500/700/1000/2000 mA) Вам необходимо вставить аккумуляторы в зарядное устройство и подключить зарядное устройство к блоку питания. После этого нажмите и подержите нажатой кнопку Mode в более 3 секунд - после этого при повторных нажатиях кнопки Mode у Вас начнет переключаться ток заряда. В верхней части зарядного устройства над кнопкой Mode есть 4 светодиодных индикатора, которые будут отображать выбранный Вами ток заряда. Ток заряда в 2000 мА доступен если вставлен только один аккумулятор в крайний слот:

2000мА  для 1 аккумулятора (только в самом правом отсеке).
1000мА  для 2 аккумуляторов.
700мА    для 3 аккумуляторов.
500мА    для 4 аккумуляторов.

Рекомендуется использовать для питания LiitoKala Engineer Lii-402 зарядное устройство с выходным током не менее 2А.

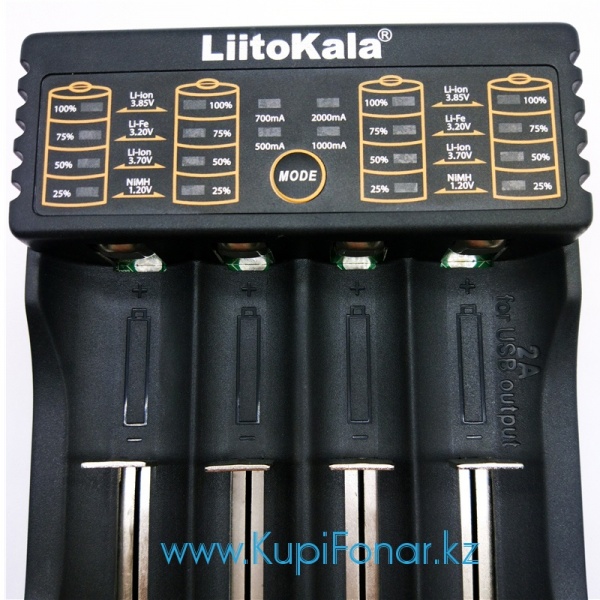

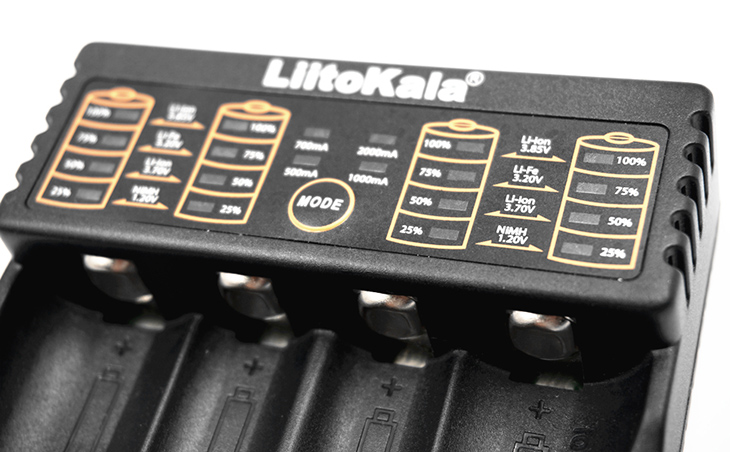

Светодиодная индикация:

При подключении зарядного устройства к блоку питания загораются все светодиоды.
Если Вы не вставили аккумулятор - светодиод 500 mA продолжит гореть, а остальные диоды погаснут.
Если Вы вставили аккумулятор загорятся 4 светодиодных индикатора уровня заряда и один диод будет мерцать (3,7V), оповещая о том, что Вы можете самостоятельно задать тип аккумулятора. Если Вы не задали тип аккумулятора вручную - зарядное устройство начнет процесс заряда спустя 5 сек. после вставки аккумулятора. В процессе заряда Вы сможете видет уровень заряда батареии (индикаторы над каждым слотом).
Если зарядное устройство не подключено к блоку питания Вы можете проверить уровень заряда аккумуляторов (в этом случае зарядное устройство выступает как тестер). Втавьте аккумулятор в зарядное устройство (в крайний правый слот) и Вы ивидите уровень заряда (25,50,75 или 100%). Данная функция доступна только для Li-Ion аккумуляторов.

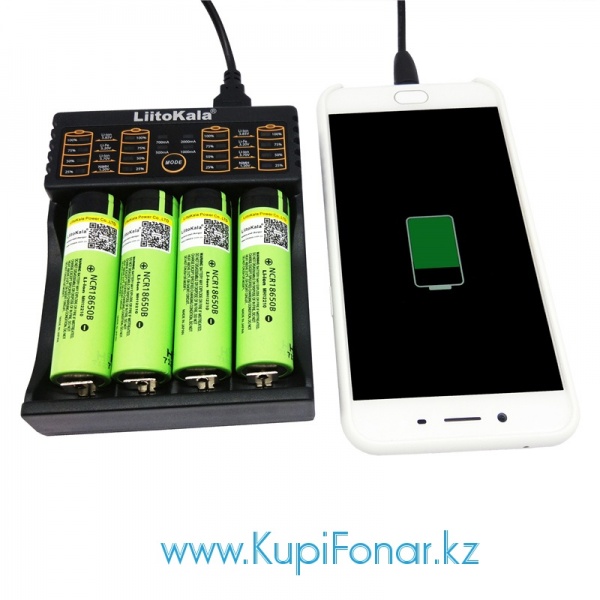

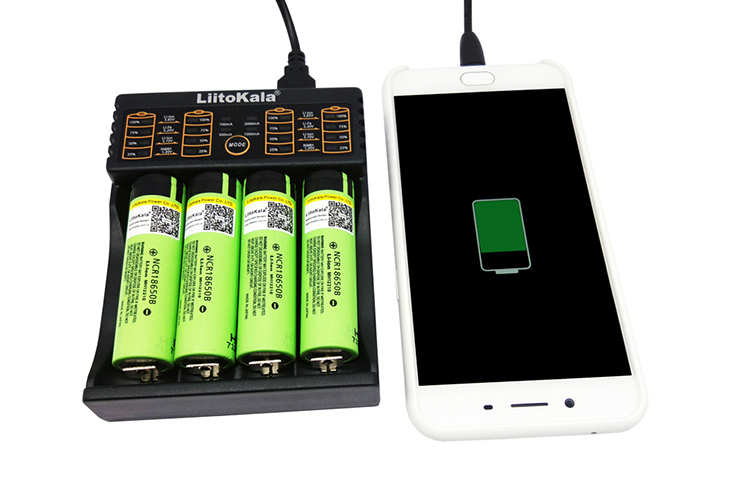

Режим Power Bank:

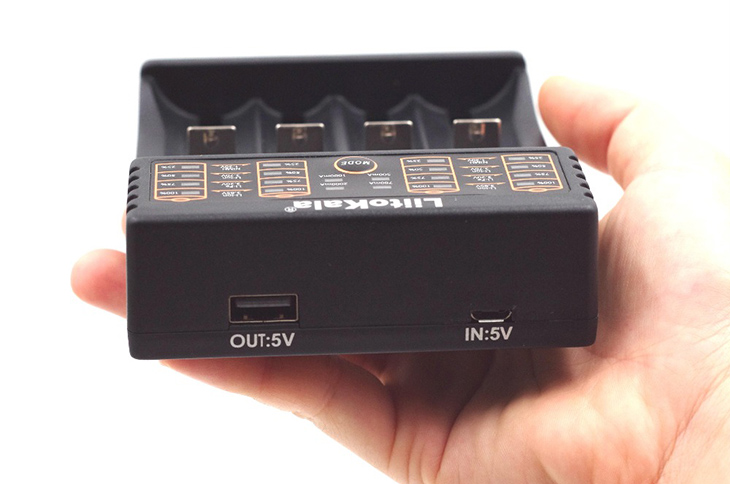

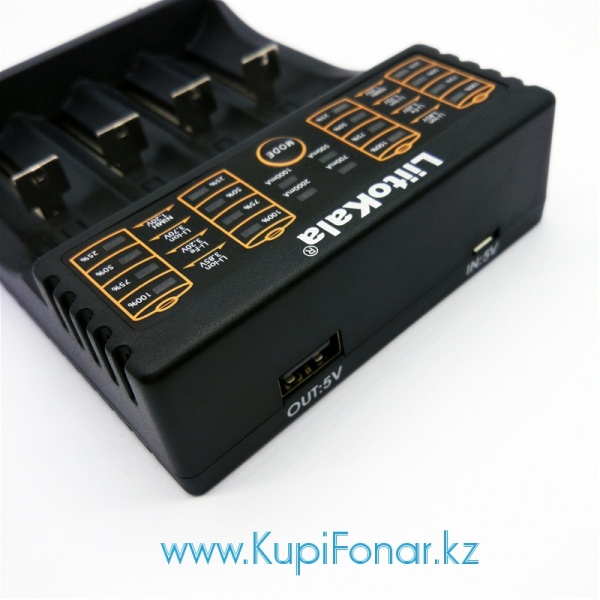

Установите в правый слот зарядного устройства полностью заряженный Li-ION аккумулятор с емкостью не менее 2000mAh. Подключите заряжаемое устройство в разъему OUT:5V. Устройство начнет заряжаться. Прогресс разряда литий - ионного аккумулятора будет отображаться с помощью индикаторов. В устройстве присутствует защита от чрезмерного разряда аккумулятора. При достижении на аккумуляторе напряжения около 3,3в устройство автоматически отключится.

Внимание! Батареи не будут заряжены в случае несоблюдения правильной полярности и плохого контакта полюсов батареи с контактами зарядного устройства. Перед использованием зарядного устройства проверьте что используемые вами аккумуляторы/батареи совместимы с зарядным устройством! Не пытайтесь зарядить с помощью данного зарядного устройства  Li-polymer аккумуляторы, так как это небезопасно и может привести к выходу из строя как аккумуляторов, так и зарядного устройства! Не используйте зарядное устройство в условиях высокой влажности и температуры!

Рекомендуемые аксессуары.

Li-ion аккумуляторы
Ni-MH/Ni-Cd аккумуляторы

Гарантия.

На зарядные устройства Liito-Kala предоставляется 1 год гарантии (при соблюдении гарантийных условий).

Документация и дополнительное описание

Паспорт и инструкция по использованию (RU, PDF)
