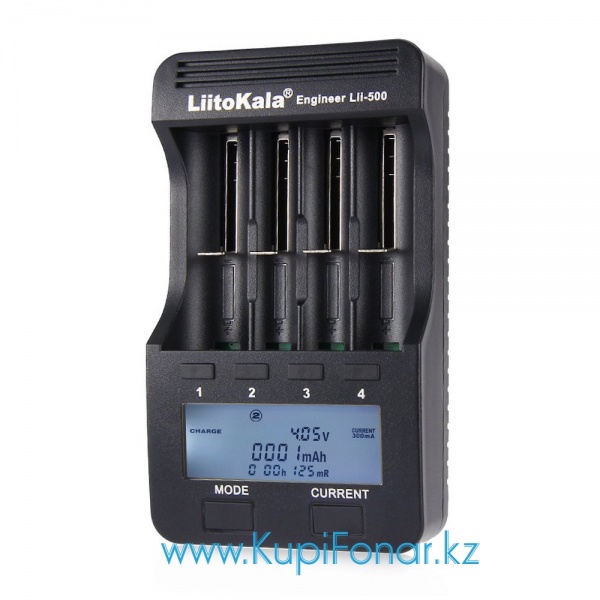

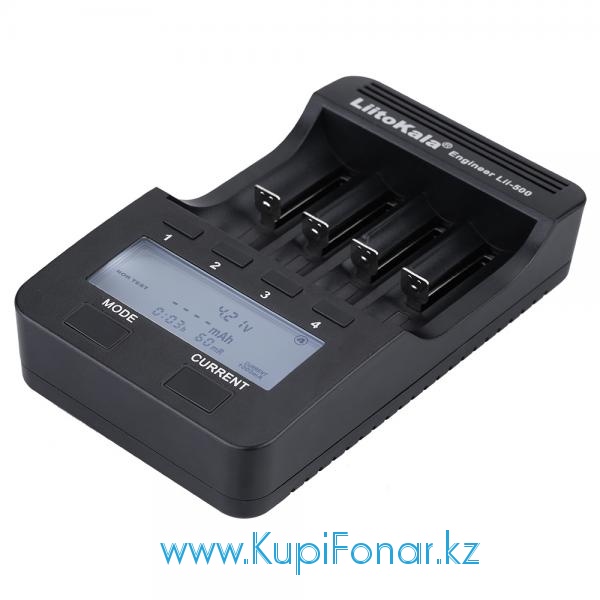

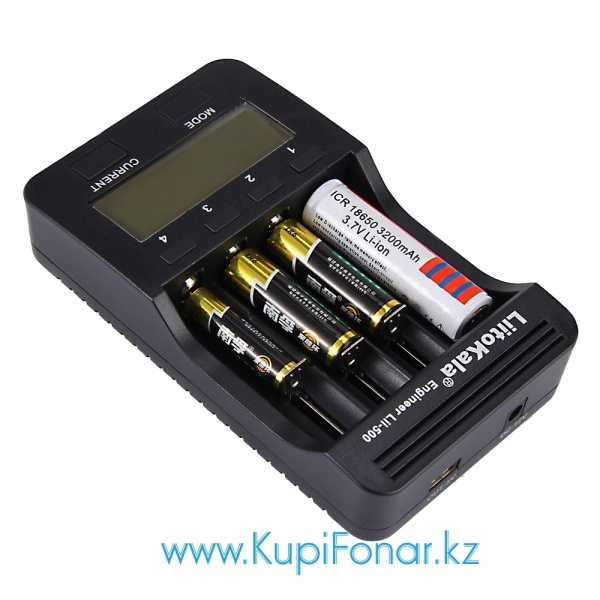

Универсальное зарядное устройство LiitoKala Lii-500 на 4 аккумулятора Li-ion/Ni-MH, LCD, функция POWERBANK

Liito-Kala Lii-500 Engineer - универсальное зарядное устройство с богатым функционалом - есть такие функции как заряд, разряд, тестирование и измерение внутреннего сопротивления аккумуляторов. Кроме этого, зарядное устройство LiitoKala Engineer Lii-500 способно выступать в роли внешнего источника питания (Power Bank) и заряжать мобильные телефоны, планшеты, смартфоны и прочую электронику от Li-ion аккумуляторов.

Данное зарядное устройство является старшей моделью LiitoKala Lii-300 и отличается только наличием 4 независимых каналов (в LiitoKala Lii-300 - 2 канала). Зарядное устройство LiitoKala Lii-500 может заряжать практически все типы цилиндрических аккумуляторов - Li-Ion, LiFePO4, Ni-Mh и Ni-Cd.

Благодаря 4-м независимым каналам вы сможете задавать режим работы для каждого аккумулятора отдельно, а также получать информацию о каждом аккумуляторе (значение ёмкости, напряжения, внутреннего сопротивления, уровня заряда).

Очень полезной функцией LiitoKala Lii 500 является измерение ёмкости Li-ion, Ni-Mh и Ni-Cd аккумуляторов при зарядке и тестировании аккумуляторов, причем измерение ёмкости производится отдельно на каждый канал.

Благодаря подвижному минусовому контакту каждый слот в зарядном устройстве Lii-500 подстраивается под длину аккумулятора и обеспечивает надежный контакт. С LiitoKala Lii-500 вам не нужно покупать несколько зарядных устройств - вы сможете заряжать различные форм-факторы аккумуляторов одним зарядным устройством.

В устройстве реализованы следующие функции:

• Режим определения внутреннего сопротивления аккумулятора (результаты тестирования отображаются через 3 сек. после установки аккумулятора).
• Программа CHARGE - заpядное устройство полностью заряжает аккумулятор выбранным током.

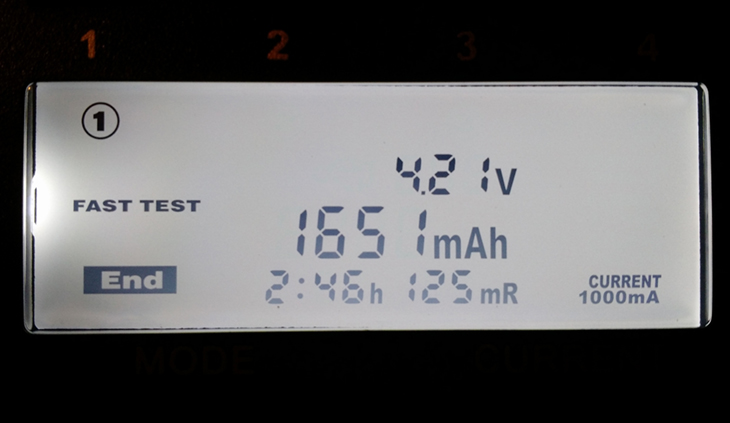

• Программа FAST TEST - заpядное устройство сначала полностью разряжает аккумулятор, затем заряжает снова. При этом на дисплее отображается емкость, вычисленная во время разряда аккумулятора.
• Программа NOR TEST - зарядное устройство сначала полностью заряжает аккумулятор, потом разряжает и заряжает снова. При этом на дисплее отображается емкость, вычисленная во время разряда аккумулятора.

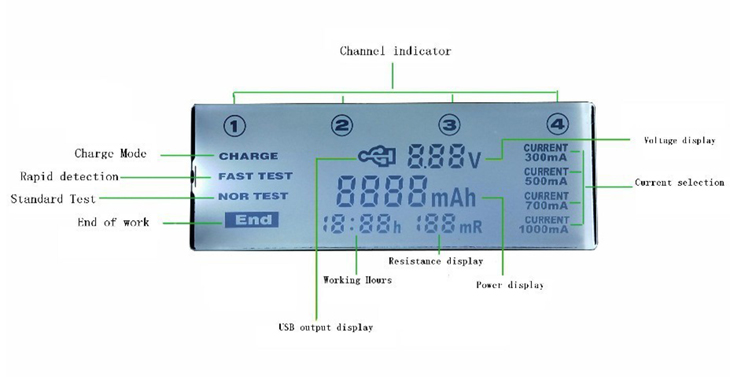

В процессе рабочего режима или после его завершения на экране может отображаться следующая информация:

• номер канала, информация о котором отображается (1, 2, 3, 4).
• название программы (CHARGE, FAST TEST, NOR TEST).
• ток заряда (mA).
• время заряда (h).
• внутреннее сопротивление (mOm).
• накопленная или реальная емкость (mAh).
• индикатор подключения внешнего USB-устройства.

Зарядное устройство LiitoKala Lii 500 может работать со следующими типами аккумуляторов:

• Ni-Mh/Ni-Cd: AAA, AA, C (R14), SC
• Li-ion: 18650, 14500, 18490, 18350, 17670, 17500, 16340 (rcr123a), 10440, 26650, 22650, 26500 и др.

Преимущества и отличительные особенности.

• Большой качественный HD LCD-экран для отображения точного напряжения и уровень заряда аккумулятора.
• 4 независимых каналов зарядки с защитой от обратной полярности, короткого замыкания, перегрузки по току, перенапряжения и функцией активации при нулевом напряжении
• Регулируемый ток заряда: 300мА, 500мA, 700мА или 1000мA.
• Регулируемый ток разряда - 250мА или 500мA.
• Измерение внутреннего сопротивления аккумуляторов.

• Каждый канал зарядки имеет независимое отображение состояния зарядки
• Постоянная индикация текущего напряжения аккумулятора с точностью до десятых долей вольта.
• Индикация времени работы для каждого канала с точностью до минуты.

• Зарядное устройство автоматически контролирует уровень заряда батарей и выдаёт сообщение на дисплее при ошибках.
• Ручной выбор тока для зарядки аккумуляторов разного типоразмера.
• 4 вида защиты: от переразрядки, перенапряжения, короткого замыкания и неправильной полярности отдельно для каждого канала.
• Автоматическое отключение после завершения зарядки аккумулятора (отдельно каждый канал).

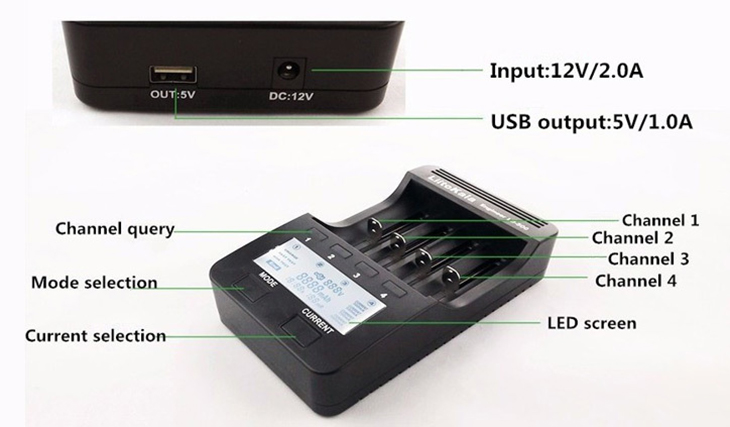

• Широкий диапазон входного напряжения (12-24 В), что позволяет использовать любые адаптеры от прикуривателя и большинство сетевых адаптеров.

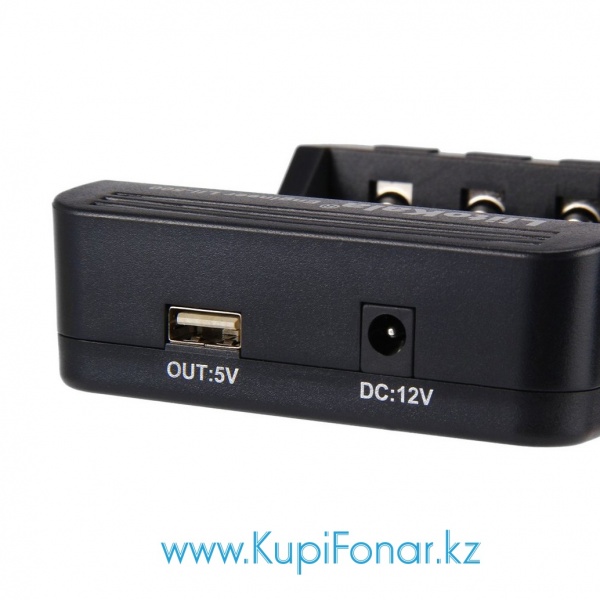

• Встроенный USB порт с характеристиками DC 5V/1A, который позволяет заряжать любое USB устройство при установленных заряженных аккумуляторах в слот №3 и №4 (шнур USB приобретается отдельно). Выходной ток USB-порта - 1A. USB-выход работает только от Li-Ion аккумуляторов по причине низкой энергоэффективности Ni-Cd, Ni-MH аккумуляторов.


Питание.

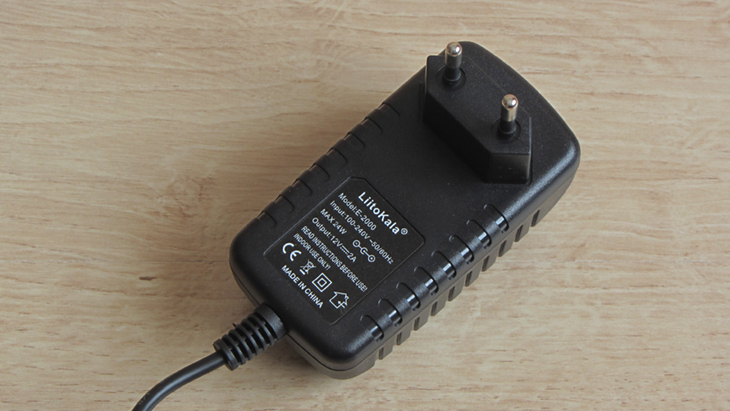

Liito-Kala Lii-500 может питаться от адаптера от сети 220В, который идет в комплекте с устройством. Также, питается адаптером от автомобильного прикуривателя (12-24В) (Приобретается отдельно).

Технические характеристики.

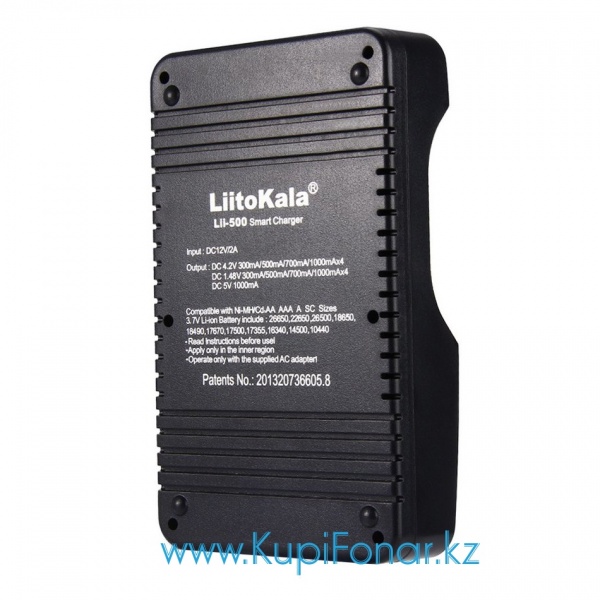

Питание: 100 - 240 V (50/60 Hz), 12V, 2А.
Напряжение и ток заряда:

• для Ni-Mh/Ni-Cd: 1.48V, 300mA/500mA/700mA/1000mA.
• для Li-Ion: 4.2V, 300mA/500mA/700mA/1000mA.
• для USB: 5V, 1000mA.

Ток разряда: 300mA/500mA/700mA/1000mA.
Количество слотов для аккумуляторов: 4 независимых канала.
Размер заряжаемых аккумуляторов:

• 1.2V Ni-Mh/Ni-Cd аккумуляторы: АА, ААА, С (R14), SC.
• 3.7V Li-Ion аккумуляторы: 18650, 14500, 18490, 18350, 17670, 17500, 16340 (rcr123a), 10440, 26650, 22650, 26500 и др.

Информационный дисплей с подсветкой.
Тип заряжаемых аккумуляторов: Ni-MH, Ni-CD, Li-Ion.
Максимальная длина используемых аккумуляторов: 72мм.
Выходное напряжение USB: 5.0В ± 0.3В.
Выходной ток USB: 1A.
Размеры: 162х96х36 мм.

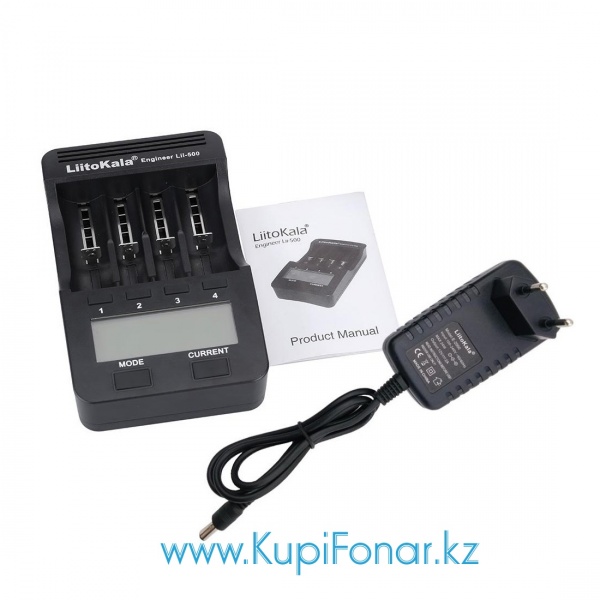

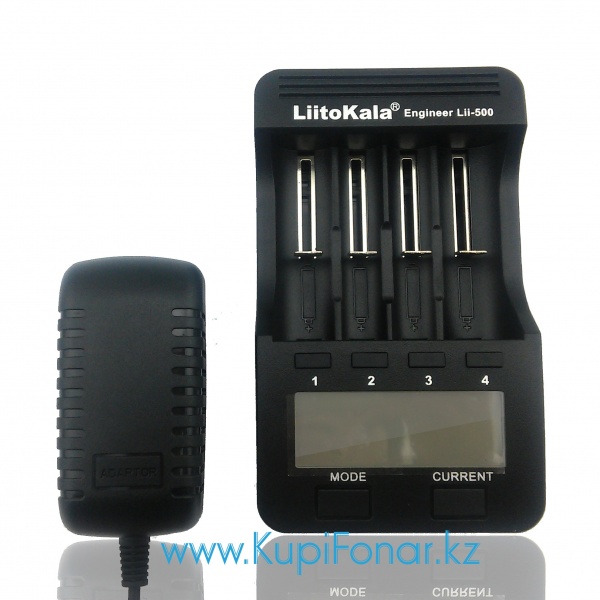

Комплект поставки: зарядное устройство, адаптер от сети 220В (европейский штекер), инструкция на русском/английском языке, упаковка.

Инструкция по использованию.

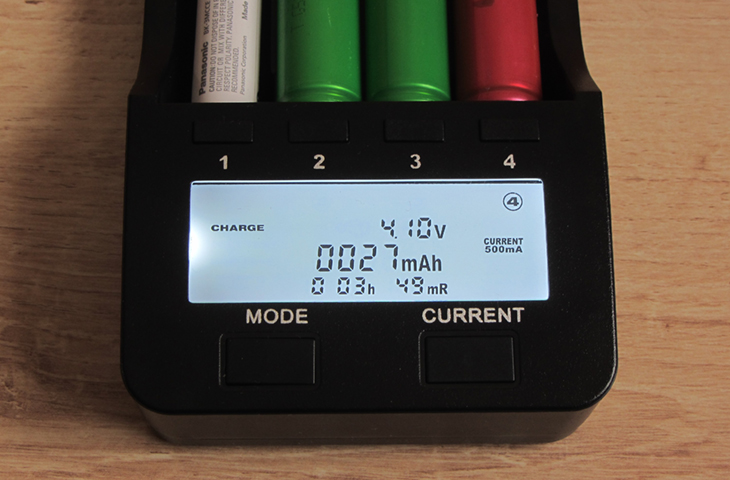

Режим заряда (Charge):

1. После подключения зарядного устройства к сети Вы увидите на экране слово NULL - аккумуляторы отсутствуют в зарядном устройстве.

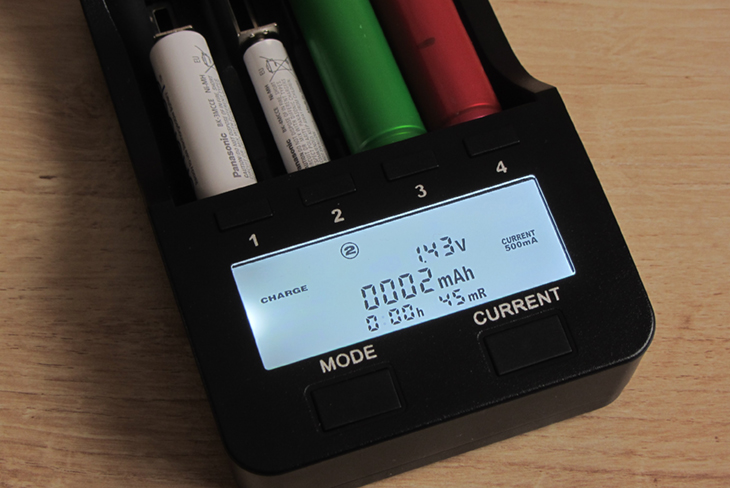

2. После того, как Вы вставите аккумуляторы в слот/слоты зарядное устройство определит их и автоматически начнет заряжать током 500 mA. На экране будет надпись Charge.
3. По умолчанию ток заряда устанавливается в 500 mA, для самостоятельного выбора тока заряда Вам нужно нажать на кнопку Current и выбрать нужный ток (величина тока заряда будет написана в левой части экрана). Стоить заметить, что ток заряда аккумуляторов может быть выбран только в течение первых пяти секунд после вставки аккумуляторов, по истечению этого времени возможность выбора тока заряда исчезает.

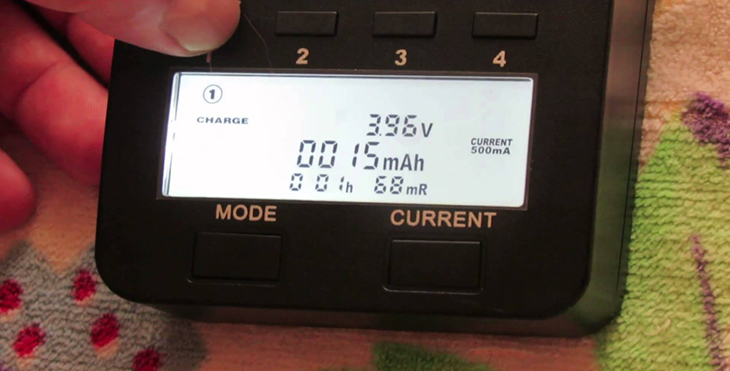

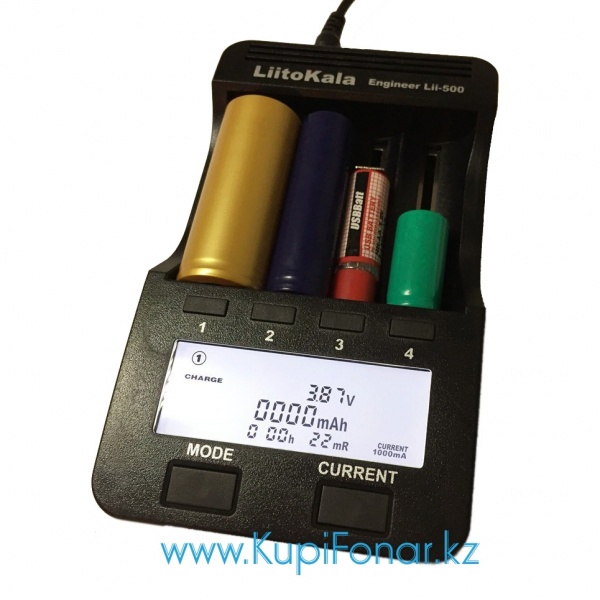

4. После того, как зарядное устройство начала процесс заряда Вы можете посмотреть параметры аккумулятора на экране зарядного устройства. Зарядное устройство покажет Вам: текущую ёмкость аккумулятора, время заряда, ток заряда и внутреннее сопротивление.
5. После окончания заряда аккумуляторов на экране зарядного устройства Вы увидите надпись End - это означает, что аккумуляторы полностью заряжены и их можно извлекать из зарядного устройства.

Режим разряда:

1. Функция Разряда в Liito Kala Lii-500 реализована через режим Nor Test ("нормальное тестирование").
2. Чтобы разрядить аккумуляторы Вам необходимо вставить аккумуляторы в зарядное устройство и кнопкой Mode выставить режим Nor Test.
3. Также Вы можете задать ток разряда аккумуляторов в диопазане от 300 до 1000 mA воспользовавшись кнопкой Current.
4. После того, как Вы выберете режим Nor Test зарядное устройство сначала полностью зарядит аккумуляторы, затем полностью разрядит и опять зарядит.
5. По окончанию данного процесса на экране появится надпись End, которая оповестит Вас, что процесс закончен и аккумуляторы можно извлекать.

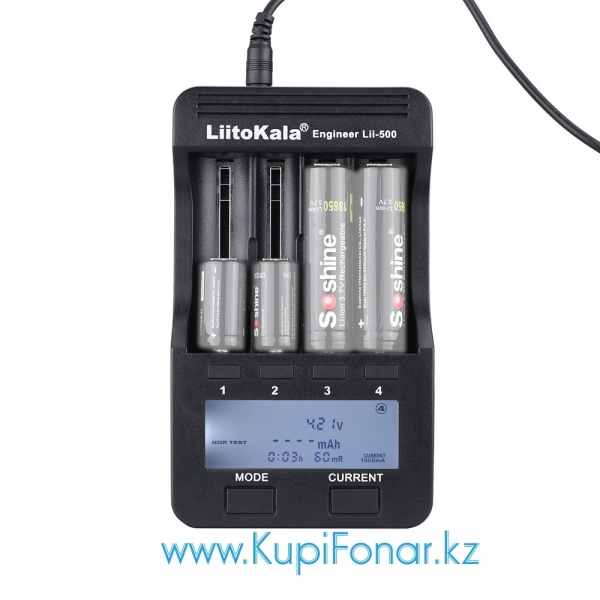

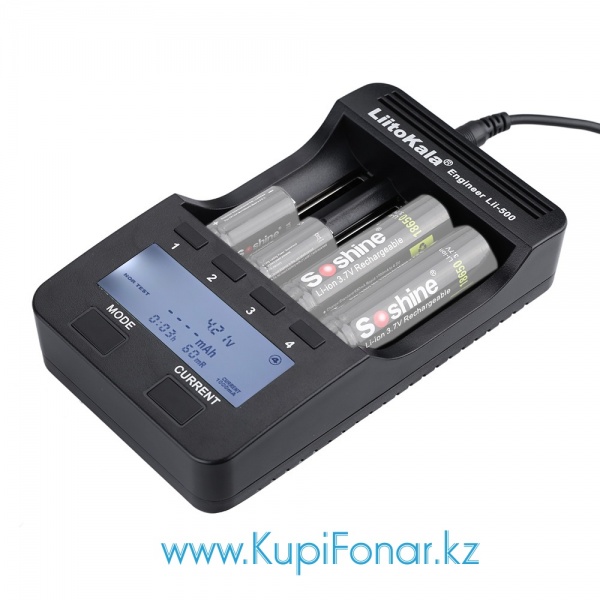

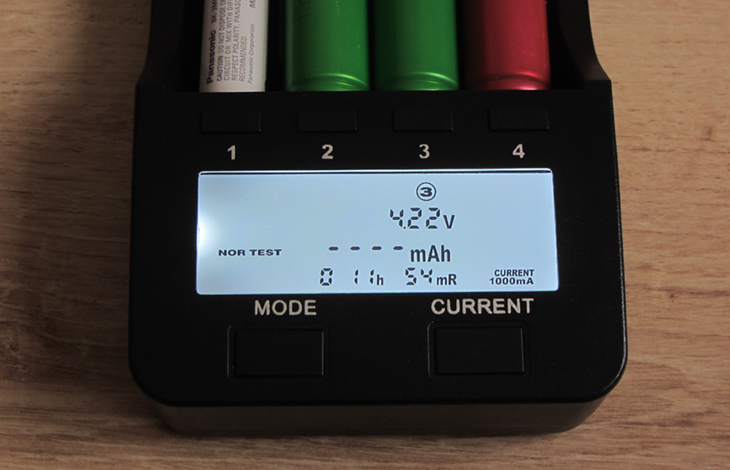

Тест (Nor Test):

1. Тестирование аккумуляторов нужно для определения реальной ёмкости элементов (в mAh или Ah).
2. Для тестирования ёмкости аккумуляторов Вам нужно вставить их в зарядное устройство и с помощью кнопки Mode выбрать режим Nor Test.
3. После выбора режима Nor Test Вы можете задать ток заряда/разряда при помощи кнопки Current (ток заряда можно выбрать только в течение 5 сек. после вставки аккумуляторов).
4. По окончанию процесса тестирования на экране появится надпись End и Вы сможете увидеть реальную ёмкость аккумуляторов в центральной части экрана.

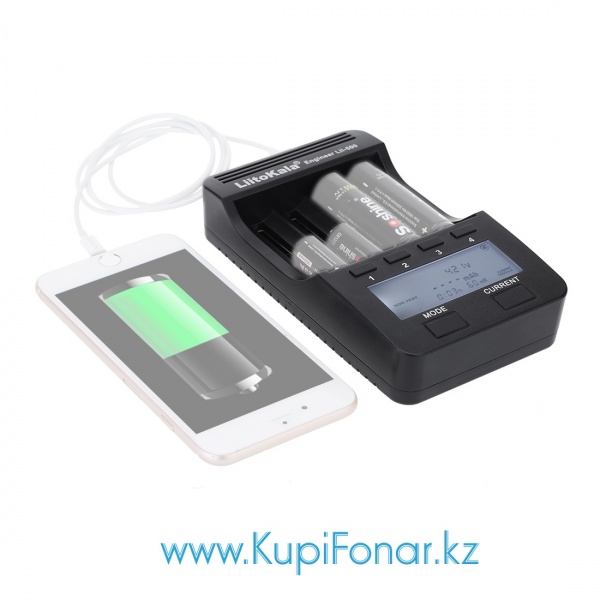

Функция Power Bank (внешний аккумулятор):

Зарядное устройство LiitoKala Lii 500 может быть использовано как внешний аккумулятор для различных устройств, питающихся через USB (смартфоны, читалки, телефоны, плеера, и любая другая техника). Для использования зарядного устройства в качестве Power Bank нужно вставить в него заряженные Li-ion аккумуляторы и подключить кабель USB в гнездо в верхней части - мобильный аккумулятор готов к использованию. Теперь Вы просто подключаете устройство ко второму концу USB кабеля и производите заряд.

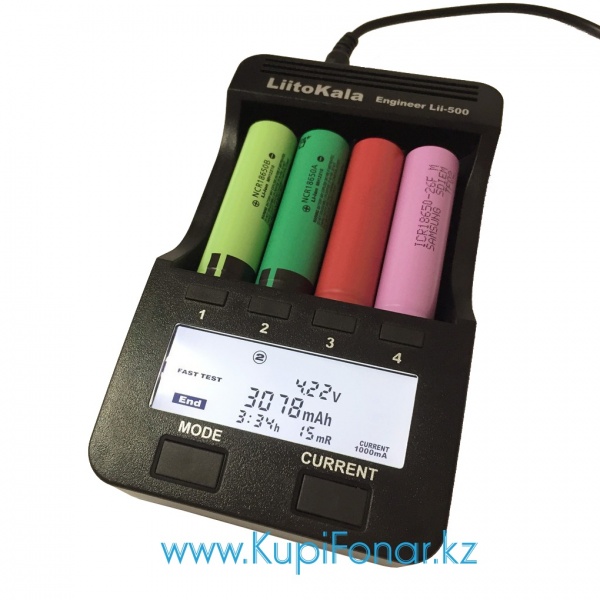

Функция Быстрое тестирование (Fast Test):

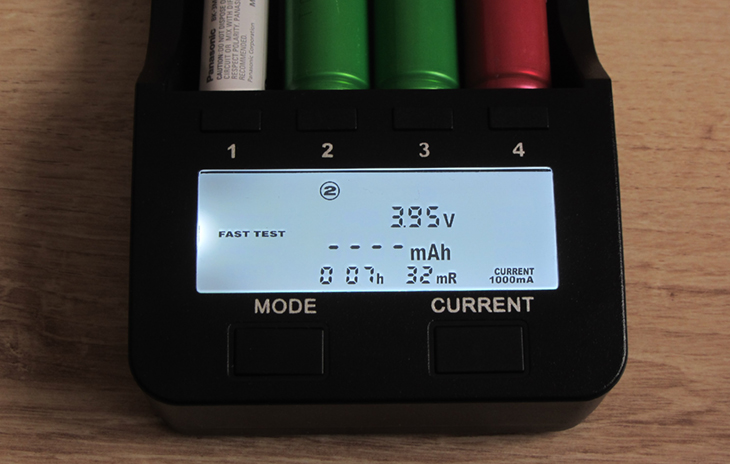

Данная функция позволяет измерять внутреннее сопротивление аккумуляторов. Такой параметр, как внутреннее сопротивление аккумулятора позволяет косвено оценить работоспособность элемтров питания и их пригодность к зарядке. В зарядном устройстве LiitoKala Lii 500 значение внутреннего сопротивления показывается для всех аккумуляторов, когда Вы вставляете их в зарядное устройство.

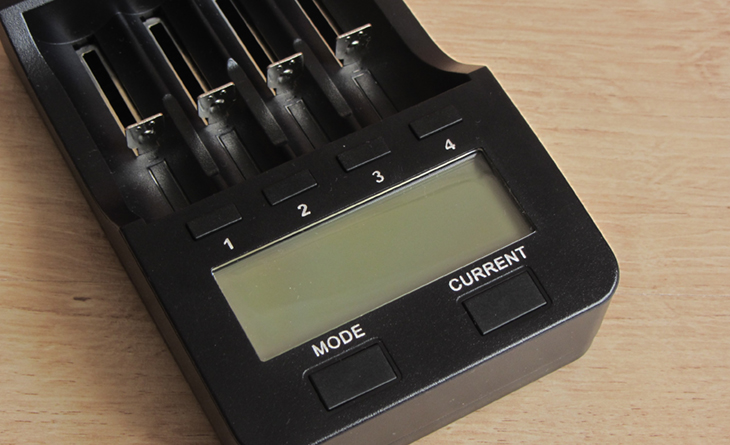

Кроме вышеописанных функций в зарядном устройстве LiitoKala Lii-500 Вы можете задавать разные режимы работы для каждого аккумулятора - для этого в зарядном устройстве под каждым каналом есть кнопка с цифрами 1, 2, 3 и 4. Чтобы задать свой режим работы для каждого аккумулятора достаточно вставить аккумуляторы и нажать на кнопку соответствующего канала после чего задать его параметры.

Внимание! Батареи не могут быть заряжены в случае несоблюдения правильной полярности и плохого контакта полюсов батареи с контактами зарядного устройства. Перед использованием зарядного устройства проверьте что используемые вами аккумуляторы/батареи совместимы с зарядным устройством! Не пытайтесь зарядить с помощью данного зарядного устройства  Li-polymer аккумуляторы, так как это небезопасно и может привести к выходу из строя как аккумуляторов, так и зарядного устройства! Не используйте зарядное устройство в условиях высокой влажности и температуры!

Рекомендуемые аксессуары.

Li-ion аккумуляторы

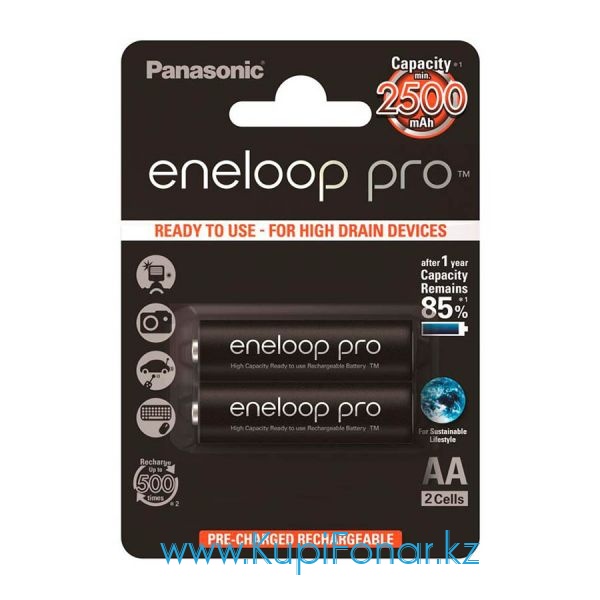

Ni-MH/Ni-Cd аккумуляторы

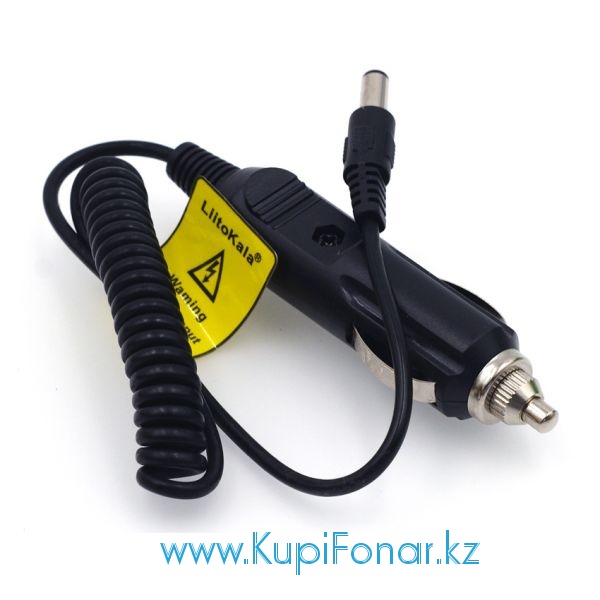

Адаптеры от прикуривателя

Гарантия.

На зарядные устройства Liito-Kala предоставляется 1 год гарантии.
