Универсальное зарядное устройство Opus BT-C100 на 1 аккумулятор Li-ion/LiFePO4/Ni-MH, анализатор, функция POWERBANK

Opus BT-C100 - профессиональное интеллектуальное одноканальное зарядное устройство, которое может заряжать, разряжать, тестировать и восстанавливать как Ni-Cd/Ni-MH, так и Li-Ion аккумуляторы. Теперь Вы сможете получать всю информацию о Ni-Cd, Ni-MH и Li-ion аккумуляторах (реальную ёмкость, напряжение, внутреннее сопротивление), а также использовать функцию восстановления для всех типов аккумуляторов.

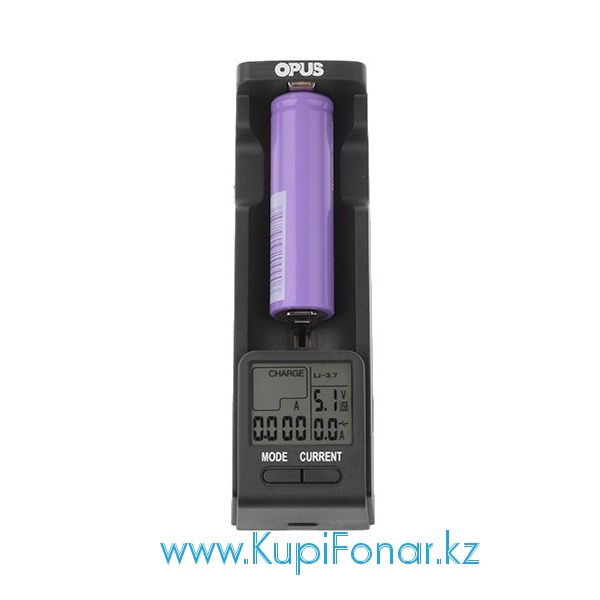

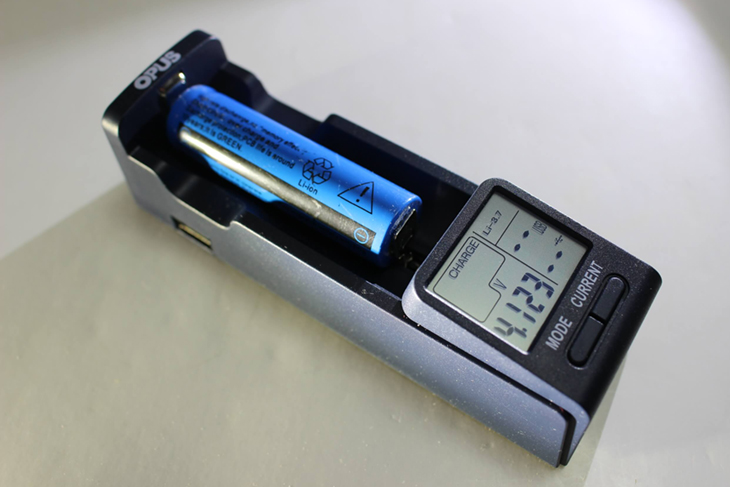

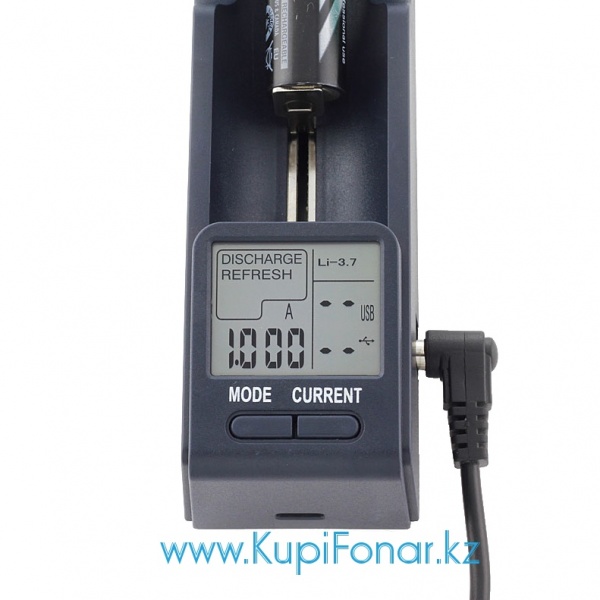

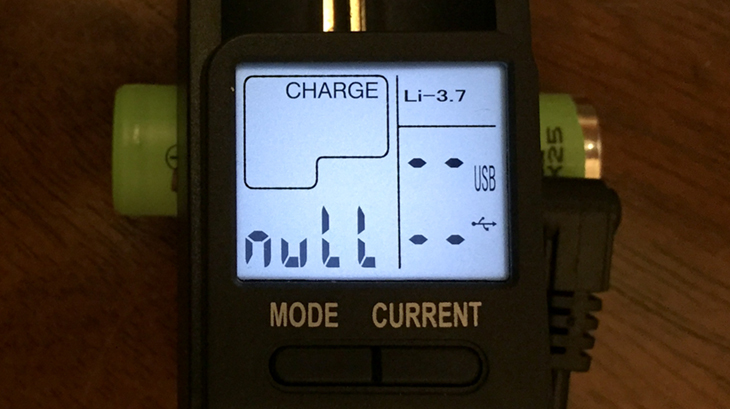

Зарядное устройство оснащено ЖК-дисплеем с подсветкой, который даёт полную информацию о состоянии зарядки, на экране показывается ёмкость, вольтаж, время и ток заряда аккумулятора. Подсветка дисплея отключается автоматически и включается при нажатии любой клавиши.

Ток для зарядки можно выбрать самостоятельно в диапазоне от 200mA до 2000mA. Ток разрядки может быть выбран от 100 до 1000 мАч. Opus BT-C100 может использоваться для зарядки и тестирования как высокотоковых аккумуляторов, так и обычных, с защитой PCB или без.

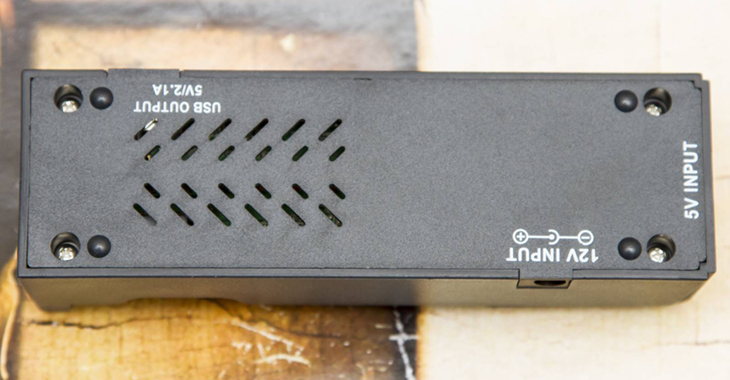

Грамотно продуманная система вентиляции и защита от перегрева не допускает перегрева зарядного устройства при работе и позволяет заряжать аккумуляторы ёмкостью до 20.000 мАч. В Opus BT-C100 имеется защита от перегрева, при нагреве до 60С рабочий ток автоматически будет снижен до минимального. Если температура превысит 75С устройство прекратит работу и возобновит рабочий режим после возвращения устройства в нормальный температурный режим.

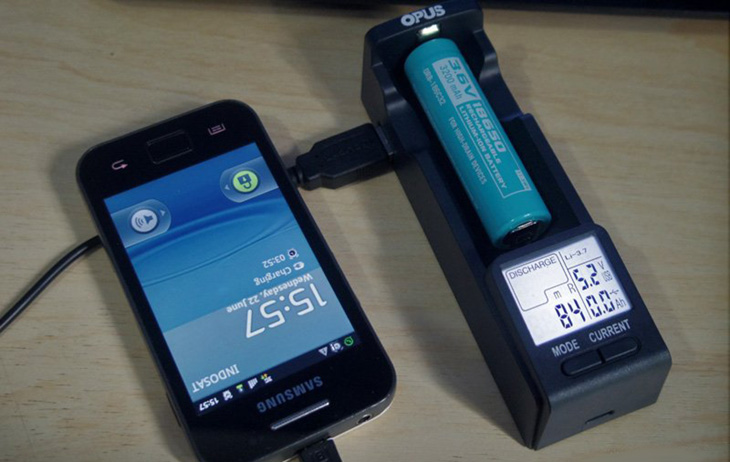

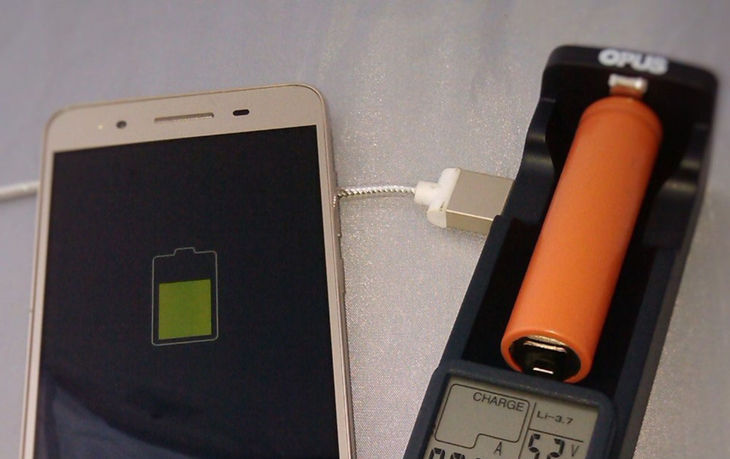

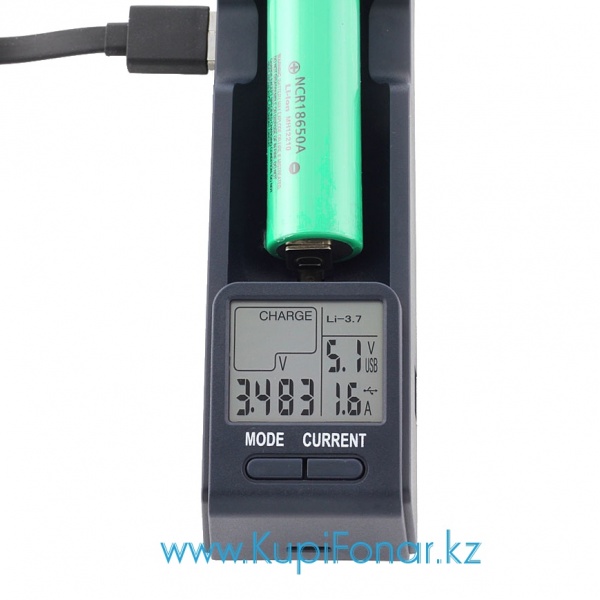

При установке заряженного Li-ion аккумулятора появляется возможность питания различных устройств (телефонов, mp3-плееров и др.) от USB выхода зарядника в режиме Power Bank. Максимальный ток заряда 2,1А. Параметры выходного тока и напряжения отображаются на LCD дисплее.

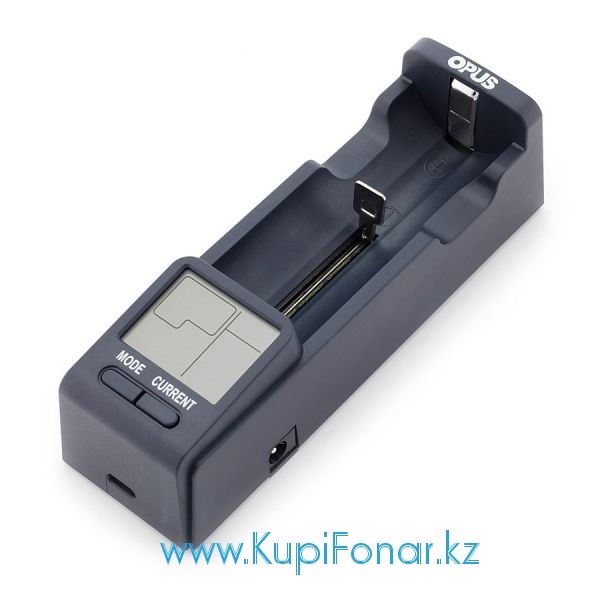

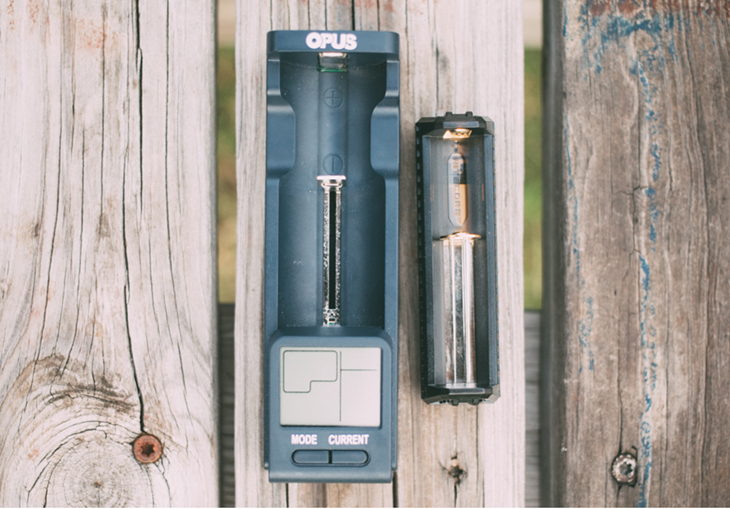

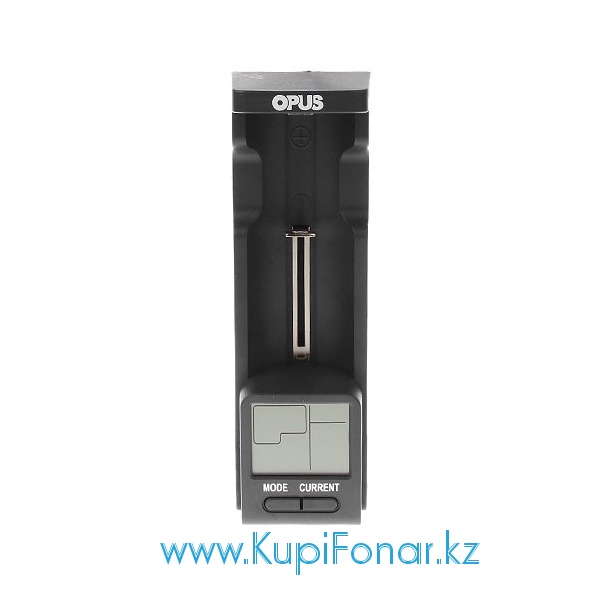

Opus BT-C100 способно работать с любыми Ni-Cd, Ni-MH и Li-Ion аккумуляторами размеров AA, AAA, C, 26650, 22650, 18650, 17670, 18490, 17500, 17335, 14500, 16340, 10440 и др. Благодаря подвижному минусовому контакту каждый слот в зарядном устройстве подстраивается под длину аккумулятора и обеспечивает надежный контакт.

В устройстве реализованы следующие функции и режимы:

• Charge mode - режим Зарядки: Полный заряд батареи до максимальной емкости выбранным током заряда - используется для обычной зарядки аккумуляторов, которые находятся в рабочем состоянии и не требуют тех. обслуживания.
• Refresh - восстановление: Батарея заряжается и разряжается несколько раз для оптимизации её максимальной ёмкости. Старые аккумуляторы или аккумуляторы, которые долго не использовались могут быть восстановлены до их номинальной ёмкости. Данный режим составит 3 полных цикла разряд-заряд.
• Test - Тестирование ёмкости аккумулятора: Аккумулятор полностью разряжается и заряжается до своей максимальной ёмкости. В результате на дисплей выводится значение ёмкости аккумулятора.
• Discharge mode - режим Разрядки: Данный режим используется для снижения "эффекта памяти". Полная разрядка батареи выполняется выбранным током нагрузки до предустановленного напряжения аккумулятора - 0,9V, после чего происходит заряд аккумулятора током в 2 раза превышающим выбранный ток разряда.
• Quick Test - Экспресс тестирование аккумулятора: В течение 10 секунд производит тестирование динамического внутреннего сопротивления аккумулятора для определения способности батареи получать заряд.

В процессе рабочего режима или после его завершения на экране может отображаться следующая информация:

• наименование выбранного режима работы.
• величина тока заряда или разряда.
• текущее значение напряжения.
• текущая накопленная или отданная емкость.
• наименование текущей программы.
• время работы текущей программы.

Зарядное устройство Opus BT-C100 может работать со следующими типами аккумуляторов:

• Ni-Mh/Ni-Cd: AAA, AA, C (R14), SC
• Li-ion: 18650, 14500, 18490, 18350, 17670, 17500, 16340 (rcr123a), 10440, 26650, 22650, 26500 и др.

Преимущества и отличительные особенности.

• Независимый заряд выбранным током 200, 300, 500, 700, 1000, 1500 и 2000 mA. По умолчанию ток зарядки 500 мА.
• Зарядное устройство может заряжать аккумуляторы разного типа и размера .
• Защита зарядного устройства от перегрева и защита аккумуляторных батарей.
• Тестовый режим для проверки сопротивления аккумулятора.
• Пять режимов работы на выбор пользователя: заряд, разряд, тест, восстановление и измерение внутреннего сопротивления.
• Легко читаемый ЖК дисплей с отключаемой подсветкой, показывает напряжение батареи, ток заряда или разряда, время, емкость и т.д.
• Подходит для NiCd или NiMH аккумуляторов типа: AA, AAA, С.
• Li-Ion аккумуляторов 3.7V типа: 10340, 10440, 14500, 16340, 18500, 18650, 26650, 26500.
• Максимальная зарядная емкость аккумулятора: 20000mAh.

Технические характеристики.

• Поддерживаемый формат аккумуляторов: AA, AAA, C, 26650, 22650, 18650, 17670, 18490, 17500, 17335, 14500, 16340, 10440.
• Тип заряжаемых аккумуляторов: Ni-MH, Ni-CD, Li-Ion.
• Питание переменного тока: 100V - 240V (50/60 Hz).

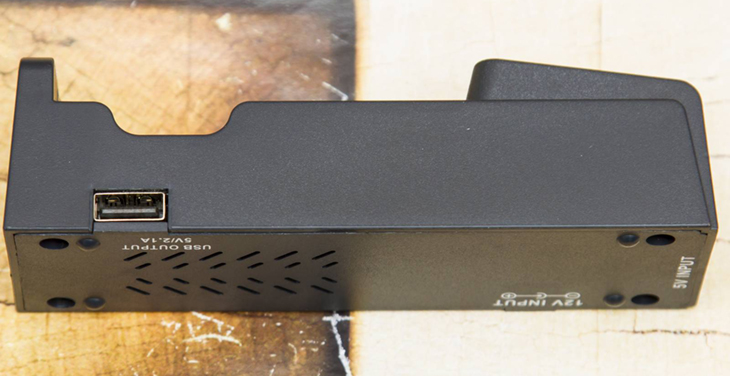

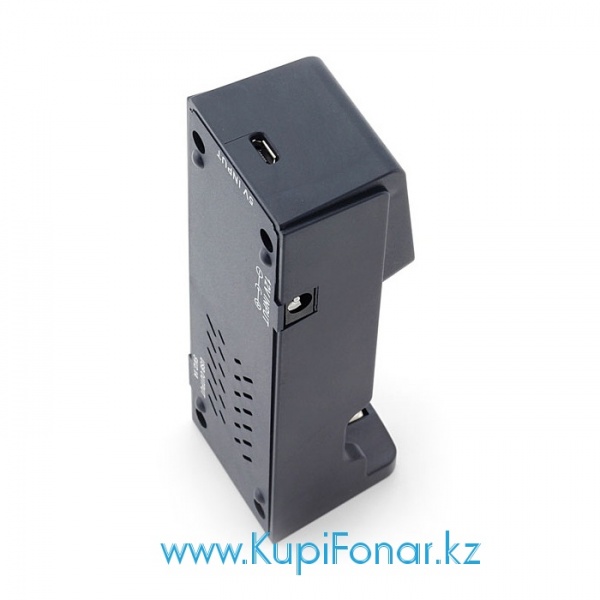

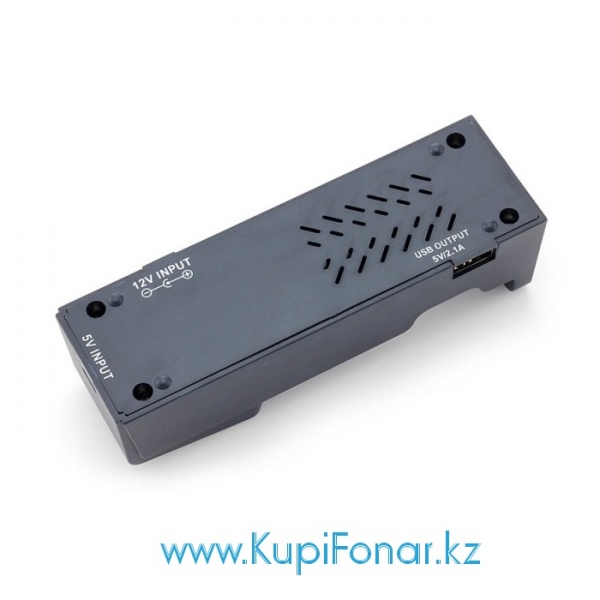

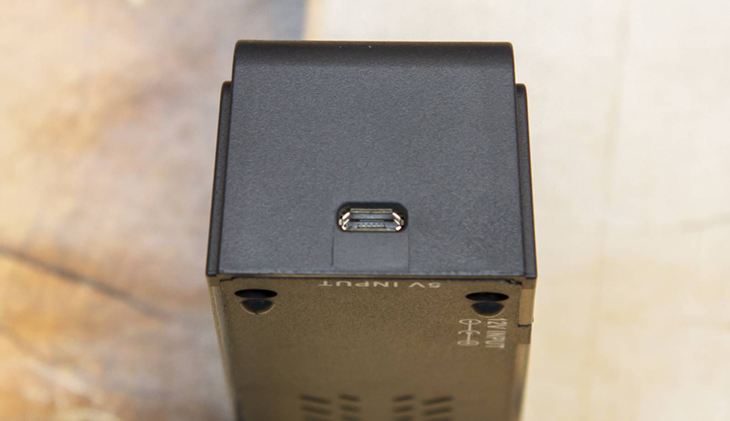

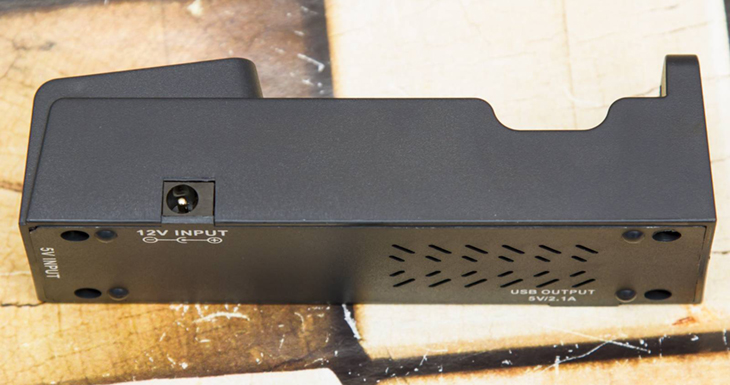

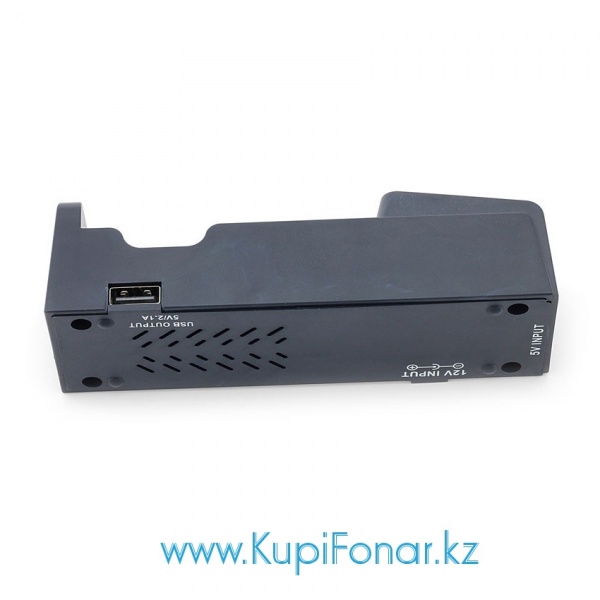

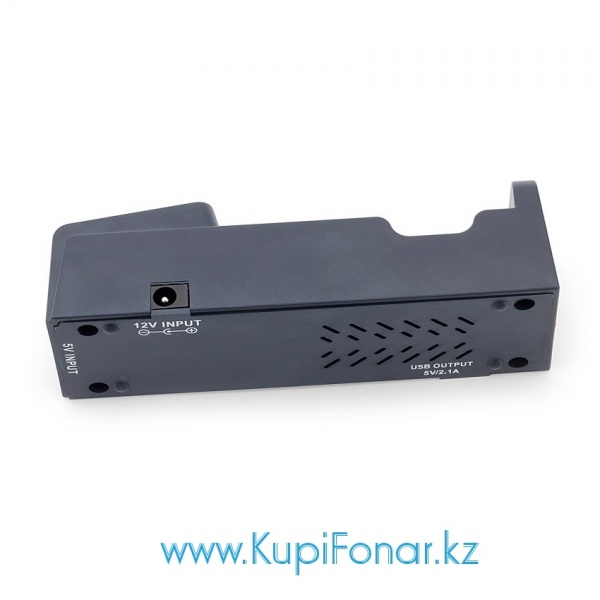

• Питание постоянного тока: 12V/1,5А, 5В/2,1А (USB).
• Ток заряда: программируемый - 200mA, 300mA, 500mA, 700mA, 1000mA, 1500mA, 2000mA.
• Ток разряда: программируемый - 100мА, 200mA, 300mA, 500mA, 700mA, 1000mA.
• Ток дозаряда до полной емкости: 100mA.
• Ток поддержки капельной зарядки: 10mA.
• Емкость заряжаемых аккумуляторов: 100mAh - 20 000mAh.
• Точность определения емкости ±3-5%.

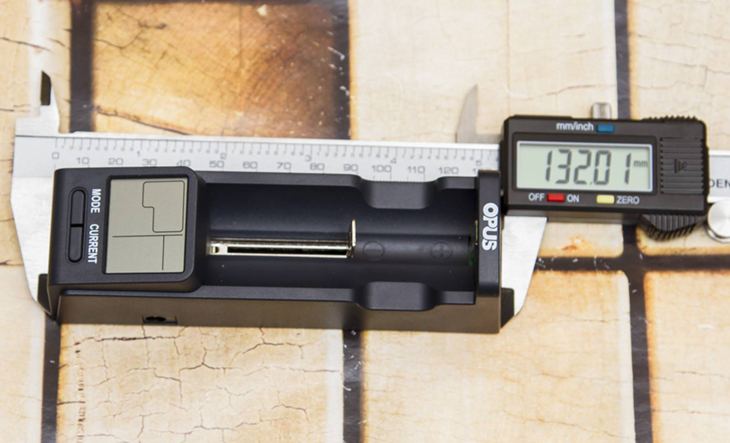

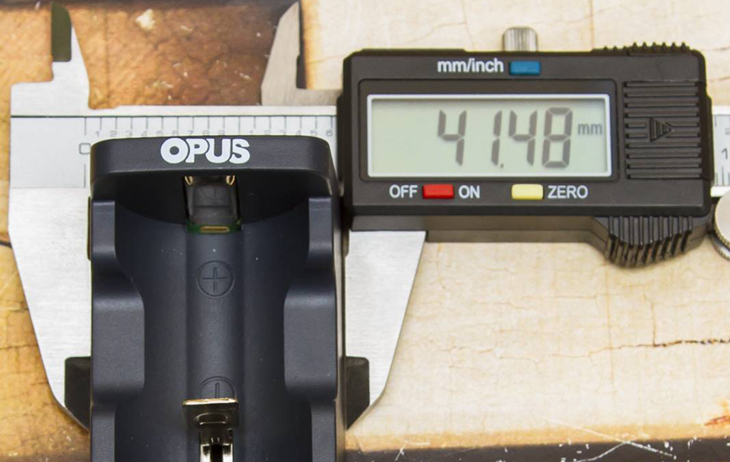

• Размеры:  130 x 40 x 10 мм. Вес: 150 грамм.
• Подсветка дисплея.
• Количество слотов для аккумуляторов: 1 канал с подвижным минусовым контактом с возможностью зарядки аккумуляторов различных типов.

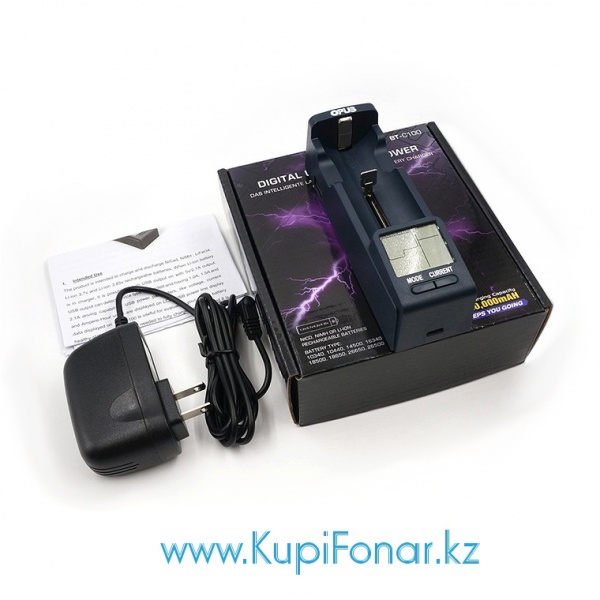

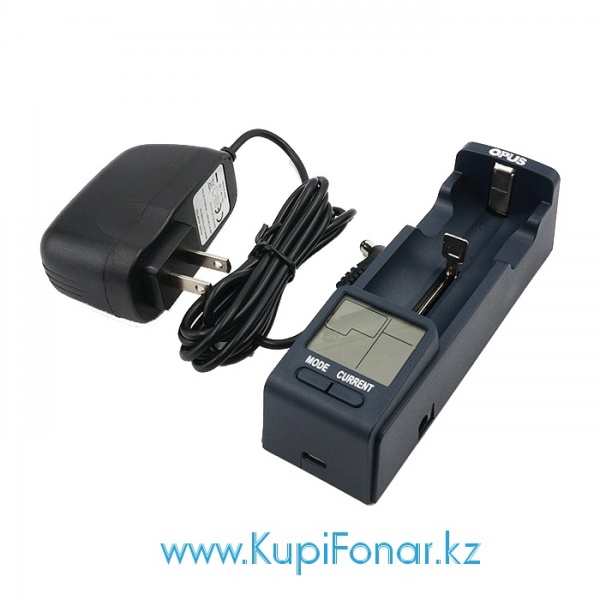

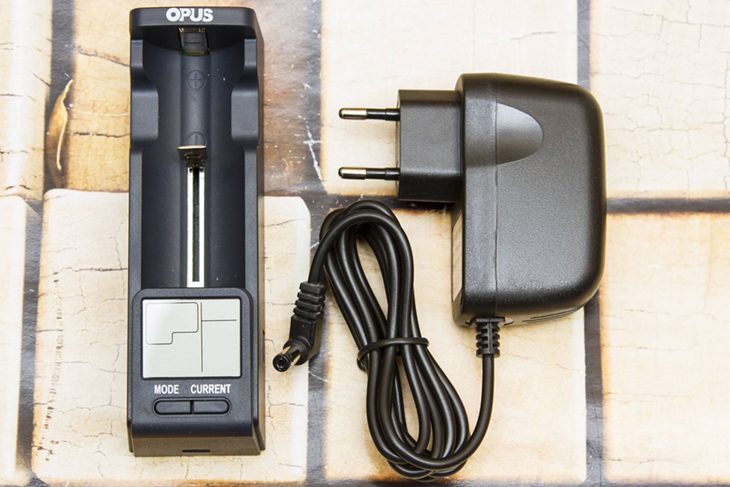

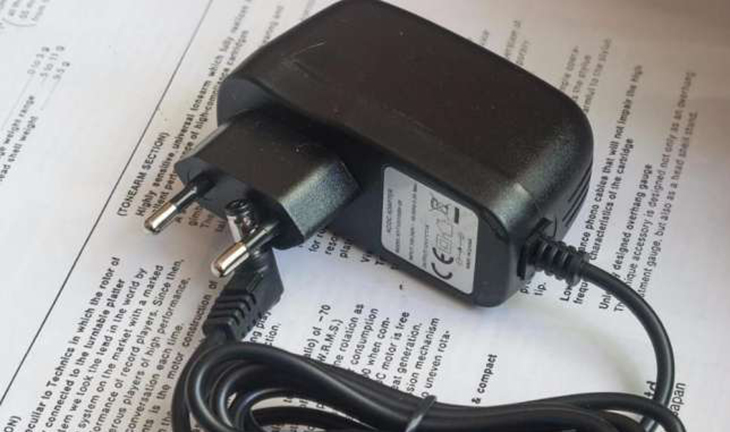

Комплект поставки: зарядное устройство, блок питания 12V 1A, кабель USB, инструкция, упаковка.

Инструкция по использованию.

После включения зарядного устройства в любой момент вы можете выбрать режим работы длительным нажатием кнопки "Mode". Тем не менее, для более точной работы рекомендуется предварительно отключить зарядное устройство и вынуть аккумуляторы. Также, необходимо учитывать, что после разрядки аккумуляторов их напряжение может незначительно увеличиться, а после зарядки - снизиться, это обусловлено инерционными процессами внутри аккумуляторов.

В большинстве режимов работы можно изменить ток кнопкой CURRENT (долгое нажатие) и просмотреть текущее напряжение, залитую/разряженную емкость, время работы в текущем режиме и текущее напряжение аккумуляторов - кнопкой MODE (короткое нажатие).

Режим зарядки (CHARGE):

Аккумулятор заряжается до максимума своей ёмкости. Заряд током в 500 mA - режим по умолчанию для данного зарядного устройства. Тем не менее, в первые 6 сек Вы можете выбрать клавишей CURRENT (ТОК) ток заряда в 200,300,500,700,1000,1500, или 2000mA. Если выбора не происходит, автоматически происходит заряд током в 500 mA.

После того, как NiCd или NiMH аккумулятор будет полностью заряжен, автоматически начнётся зарядка капельным током.

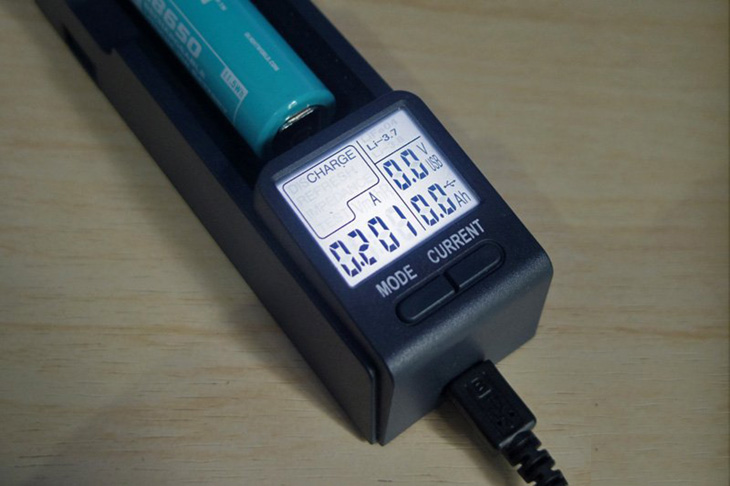

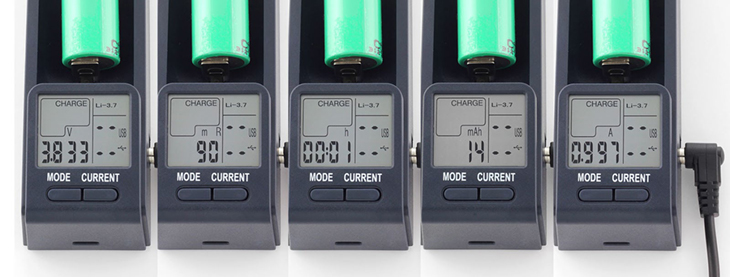

Во время зарядки можно выбрать режим отображения информации на дисплее клавишей MODE (РЕЖИМ):

• ток заряда (mA).
• установившееся напряжение (V).
• время заряда (чч: мм).
• накопленная емкость (mAh или Ah).

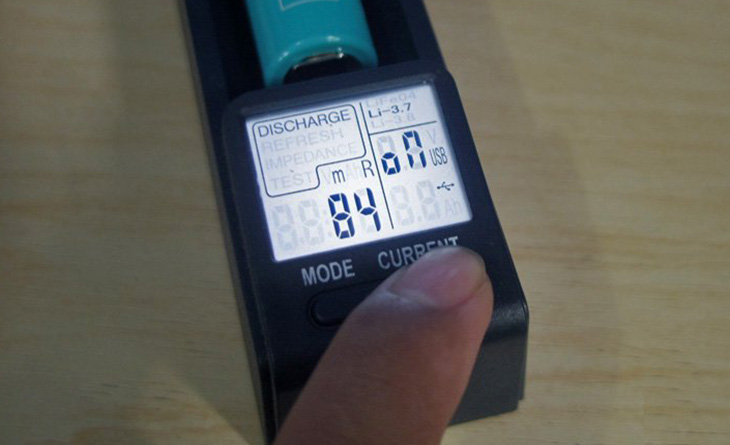

Режим разрядки (DISCHARGE):

Данный режим используется для снижения "эффекта памяти" или определения емкости аккумуляторов. Полная разрядка батареи выполняется выбранным током до напряжения 0,9В для NiCd или NiMH аккумуляторов и 2,8В (в некоторых версиях - до 3,0В) для Li-Ion аккумуляторов.

Восстановление аккумуляторов (REFRESH):

Батарея разряжается и заряжается  несколько раз для оптимизации её максимальной ёмкости. Старые аккумуляторы или аккумуляторы, которые долго не использовались могут быть восстановлены до их номинальной ёмкости. Данный режим составляет 3 полных цикла разряд-заряд. Данный режим наиболее актуален для Ni-MH и Ni-Cd аккумуляторов.

Тестирование (TEST):

Режим определения реальной емкости аккумулятора. Для этого аккумуляторы сперва заряжаются до полного заряда, затем полностью разряжаются, а после этого снова заряжаются. Емкость аккумуляторов будет оценена и показана после процесса разряда, во время процесса емкость не отображается.

Быстрое тестирование (QUICK TEST):

Зарядное устройство будет анализировать динамическое внутреннее сопротивление аккумулятора, применяя ток нагрузки. В течение 10 секунд испытания аккумулятора сопротивление будет отображаться в единицах мОм. Для хорошего качества аккумулятора, внутреннее сопротивление является очень низким: в диапазоне 20 ~ 80мОм. Если внутреннее сопротивление аккумулятора составляет более 500мОм, то эти аккумуляторы не могут использоваться для зарядки.

Как выбрать тип аккумулятора LiFe04 / Li-3.7 / Li-3.8

1. Зажать клавишу “MODE”. При этом не важно в каком режиме работает зарядка.
2. Через 5 секунд режим работы начнет мигать. Не отпускаем кнопку
3. Через 3 секунды начнет мигать напряжение. Отпустить кнопку “MODE”
4. Кликая на кнопку “MODE” выбрать один из вариантов LiFe04 / Li-3.7 / Li-3.8
5. Что бы выбранный вариант сохранился, необходимо нажать на кнопку “CURRENT” или подождать 10 секунд.

При запуске, в окошке слота можно увидеть версию зарядного устройства.

Внимание! Батареи не могут быть заряжены в случае несоблюдения правильной полярности и плохого контакта полюсов батареи с контактами зарядного устройства. Перед использованием зарядного устройства проверьте что используемые вами аккумуляторы/батареи совместимы с зарядным устройством! Не пытайтесь зарядить с помощью данного зарядного устройства  Li-polymer аккумуляторы, так как это небезопасно и может привести к выходу из строя как аккумуляторов, так и зарядного устройства! Не используйте зарядное устройство в условиях высокой влажности и температуры!

Рекомендуемые аксессуары.

Li-ion аккумуляторы.
Ni-MH/Ni-Cd аккумуляторы.
Адаптер от прикуривателя (12V).

Гарантия.

На зарядные устройства Opus предоставляется 1 год гарантии.
