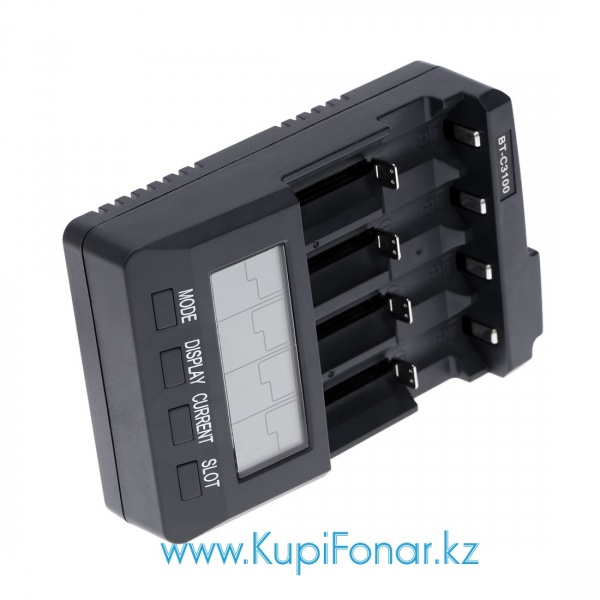

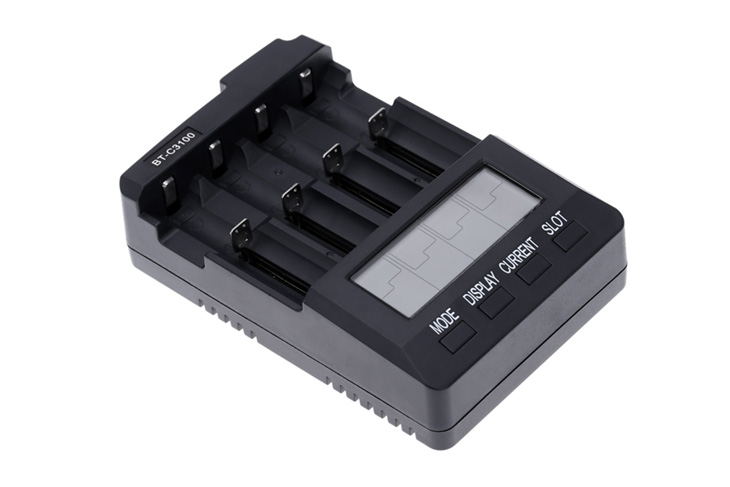

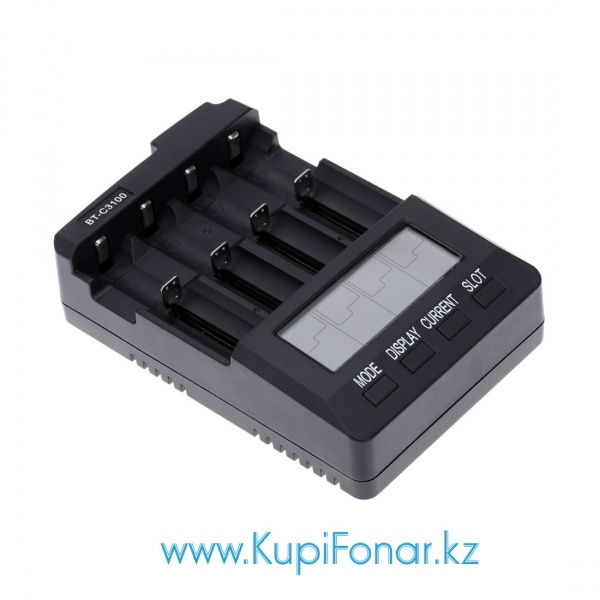

Универсальное зарядное устройство Opus BT-C3100 v.2.2 на 4 аккумулятора Li-ion/LiFePO4/Ni-MH, анализатор

Opus BT-C3100 V2.2 - уникальное зарядное устройство с самой продвинутой технологией заряда для самых популярных видов перезаряжаемых аккумуляторов - Li-ion (литий-ионные), NiCd (никель-кадмиевые) и NiMH (никель-металлгидридные). Оно имеет 4 независимых канала и предназначено для зарядки, разрядки, контроля, тестирования, формирования и восстановления аккумуляторов. В версии 2.2 улучшены алгоритмы зарядки и подсчета залитой/потребленной емкости, исправлены ошибки, улучшена работа вентилятора и проведены доработки, направленные на повышение надежности работы зарядного устройства. Теперь зарядное устройство поставляется с новой версией вентилятора охлаждения - он менее шумный, более долговечный, и не требует периодической смазки.

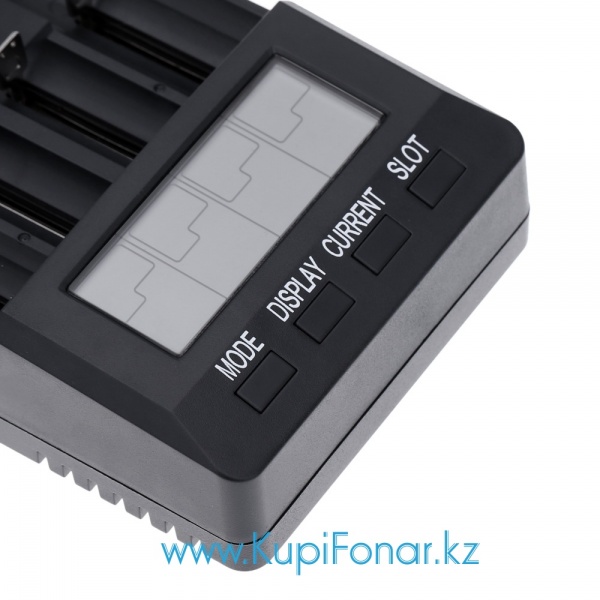

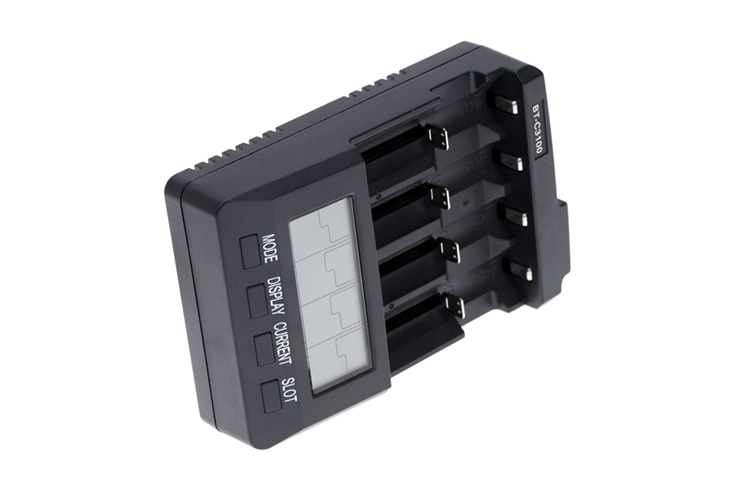

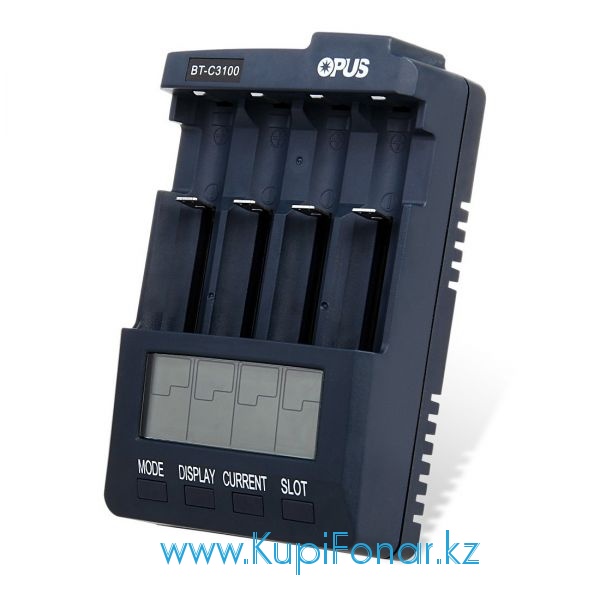

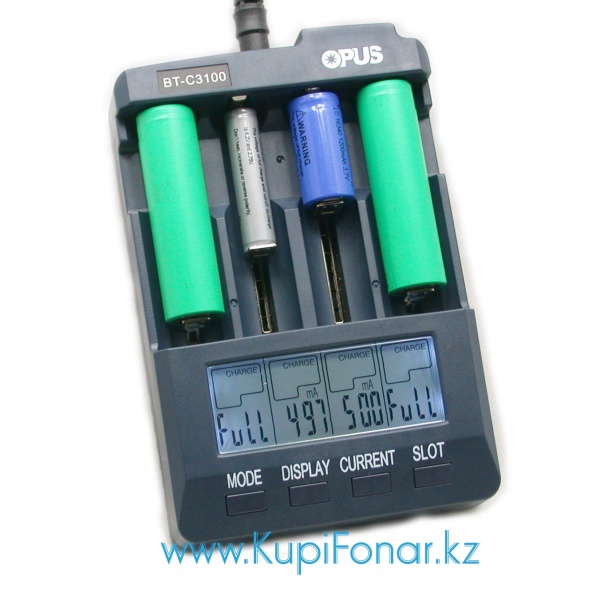

Зарядное устройство оснащено ЖК-дисплеем с подсветкой, который даёт полную информацию по каждому каналу (на экране показывается ёмкость, вольтаж, время и ток заряда аккумулятора). Измерение ёмкости аккумуляторов производится отдельно на каждый канал. Подсветка дисплея отключается автоматически и включается при нажатии любой клавиши. Как отключить подсветку дисплея BT-C3100 - смотрите в инструкции.

Ток для зарядки можно выбрать самостоятельно в диапазоне от 200mA до 2000mA. Ток разрядки может быть выбран от 200 до 700 мАч для Ni-MH/Ni-Cd аккумуляторов и от 200 до 1000 мАч - для Li-ion аккумуляторов. Opus BT-C3100 может использоваться для зарядки и тестирования как высокотоковых аккумуляторов, так и обычных.

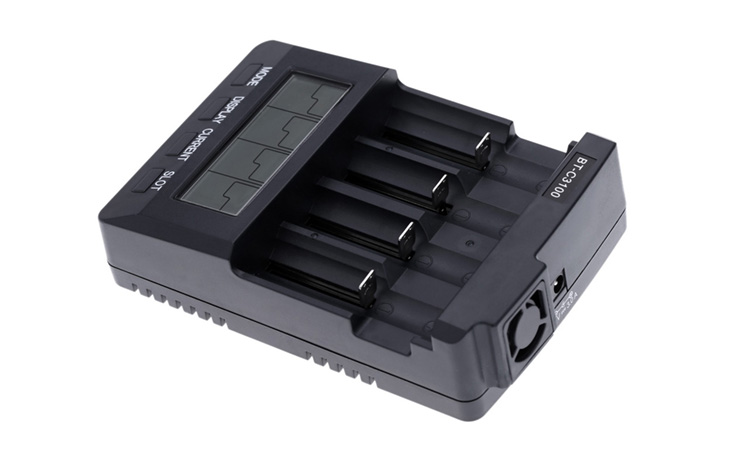

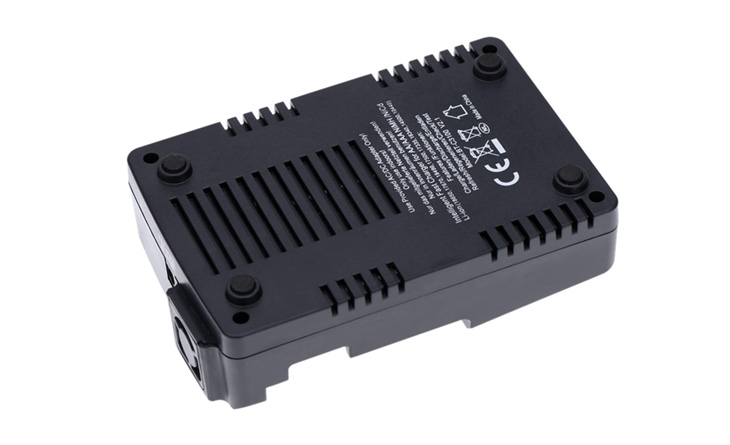

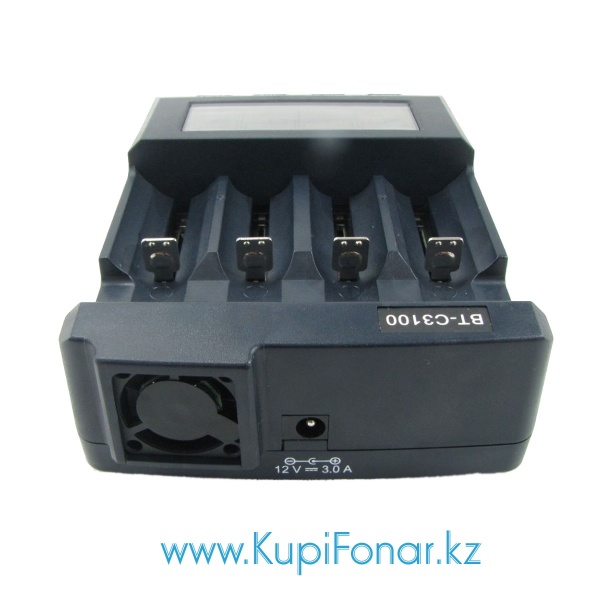

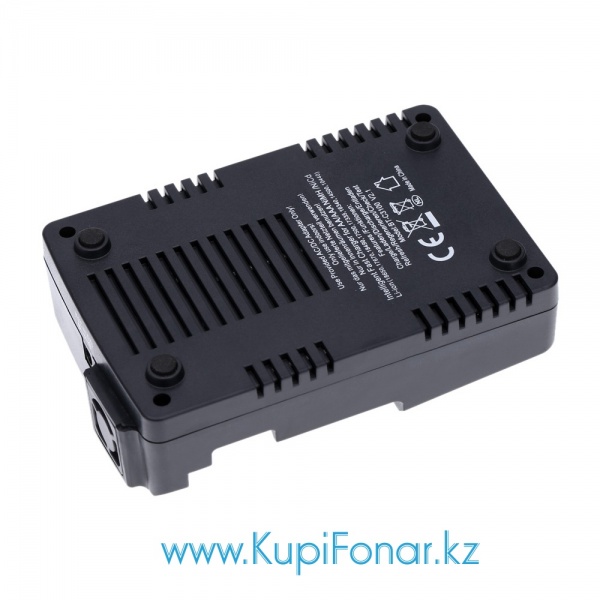

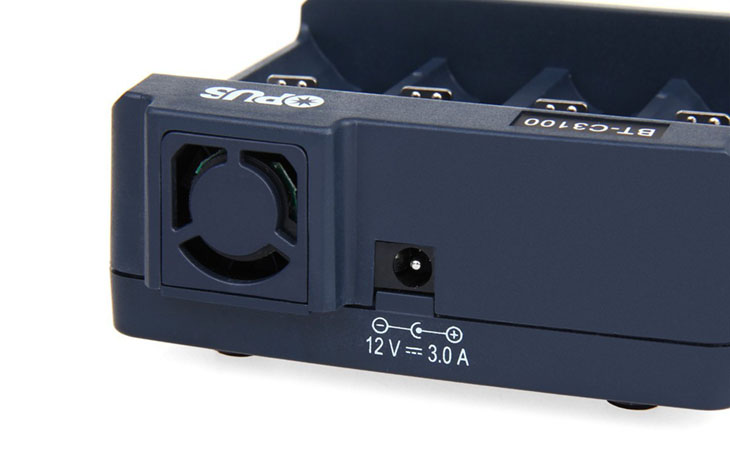

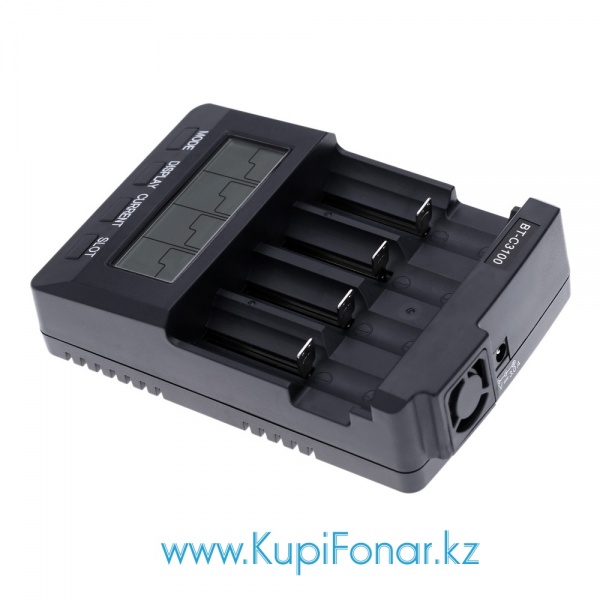

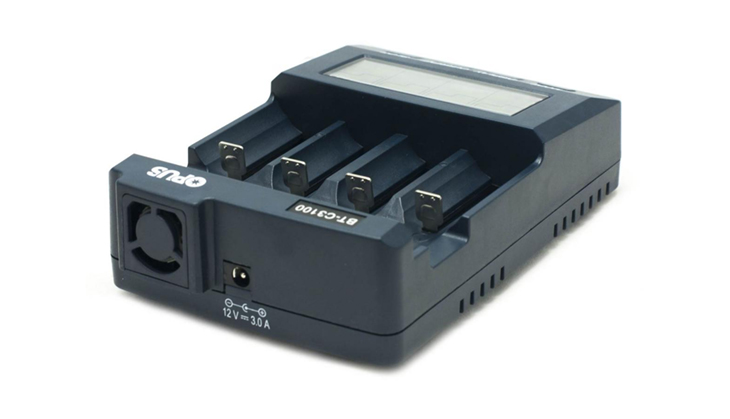

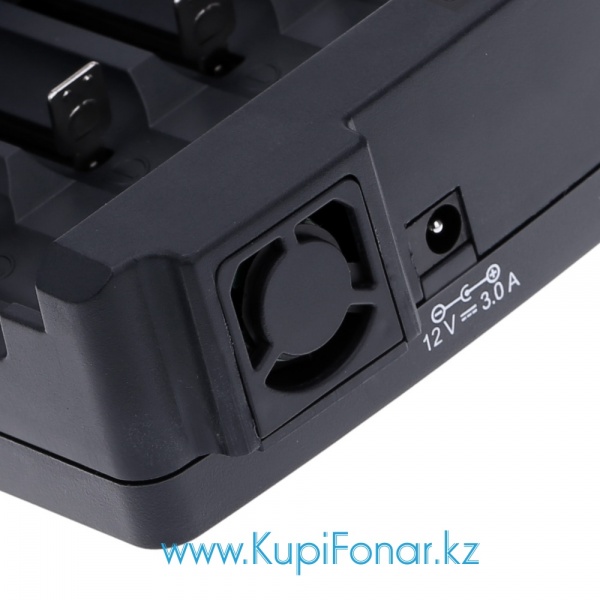

Грамотно продуманная система вентиляции и наличие кулера охлаждения не допускает перегрева зарядного устройства при работе и позволяет заряжать аккумуляторы ёмкостью до 20 000mAh. При разрядке, зарядное устройство и аккумуляторы могут нагреваться интенсивнее, поэтому, для лучшего охлаждения, оптимизации работы и снижения уровня шута от вентилятора предусмотрено несколько скоростей работы вентилятора.

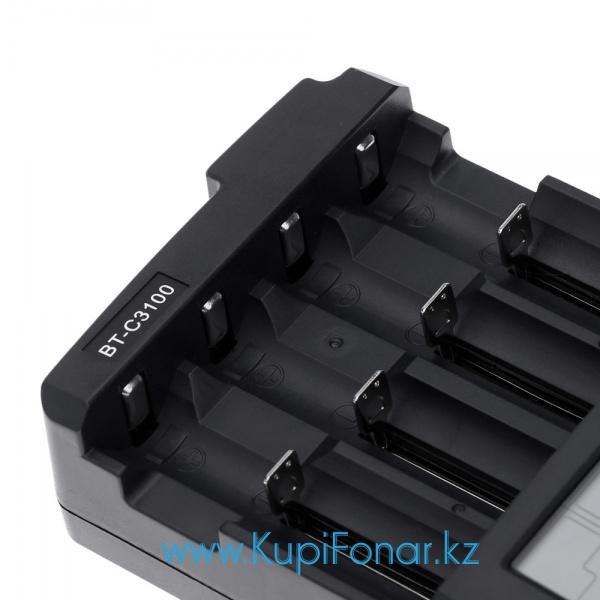

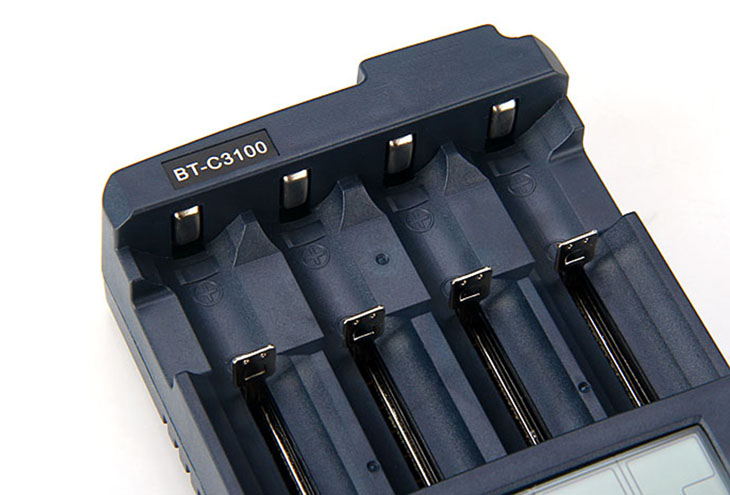

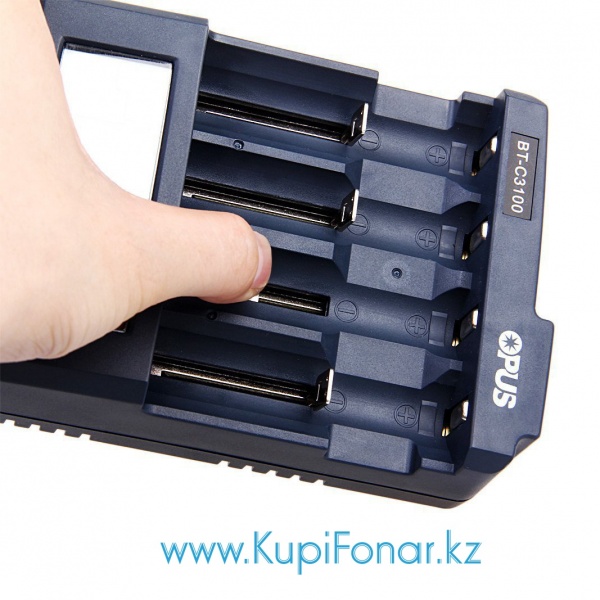

Opus BT-C3100 V2.2 способен работать с любыми Ni-Cd, Ni-MH и Li-Ion аккумуляторами размеров AA, AAA, C, 26650, 22650, 18650, 17670, 18490, 17500, 17335, 14500, 16340, 10440 и др. Благодаря подвижному минусовому контакту каждый слот в зарядном устройстве подстраивается под длину аккумулятора и обеспечивает надежный контакт.

В устройстве реализованы следующие функции и режимы:

• Charge mode - режим Зарядки: Полный заряд батареи до максимальной емкости выбранным током заряда - используется для обычной зарядки аккумуляторов, которые находятся в рабочем состоянии и не требуют тех. обслуживания.
• Refresh - восстановление: Батарея заряжается и разряжается несколько раз для оптимизации её максимальной ёмкости. Старые аккумуляторы или аккумуляторы, которые долго не использовались могут быть восстановлены до их номинальной ёмкости. Данный режим составит 3 полных цикла разряд-заряд.
• Test - Тестирование ёмкости аккумулятора: Аккумулятор полностью разряжается и заряжается до своей максимальной ёмкости. В результате на дисплей выводится значение ёмкости аккумулятора.
• Discharge mode - режим Разрядки: Данный режим используется для снижения "эффекта памяти". Полная разрядка батареи выполняется выбранным током нагрузки до предустановленного напряжения аккумулятора - 0,9V, после чего происходит заряд аккумулятора током в 2 раза превышающим выбранный ток разряда.
• Quick Test - Экспресс тестирование аккумулятора: В течение 10 секунд производит тестирование динамического внутреннего сопротивления аккумулятора для определения способности батареи получать заряд.

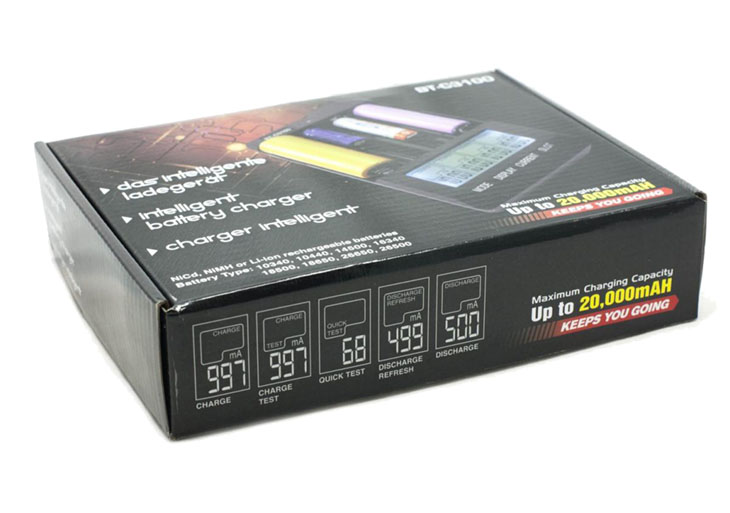

В процессе рабочего режима или после его завершения на экране может отображаться следующая информация:

• наименование выбранного режима работы.
• величина тока заряда или разряда.
• текущее значение напряжения.
• текущая накопленная или отданная емкость.
• наименование текущей программы.
• время работы текущей программы.

Зарядное устройство Opus BT-C3100 может работать со следующими типами аккумуляторов:

• Ni-Mh/Ni-Cd: AAA, AA, C (R14), SC
• Li-ion: 18650, 14500, 18490, 18350, 17670, 17500, 16340 (rcr123a), 10440, 26650, 22650, 26500 и др.

Преимущества и отличительные особенности.

• Независимый заряд выбранным током 200, 300, 500, 700 и 1000мА для 4 аккумуляторов и 1500 и 2000mA для двух аккумуляторов. По умолчанию 500 мА.
• Четыре независимых слота.

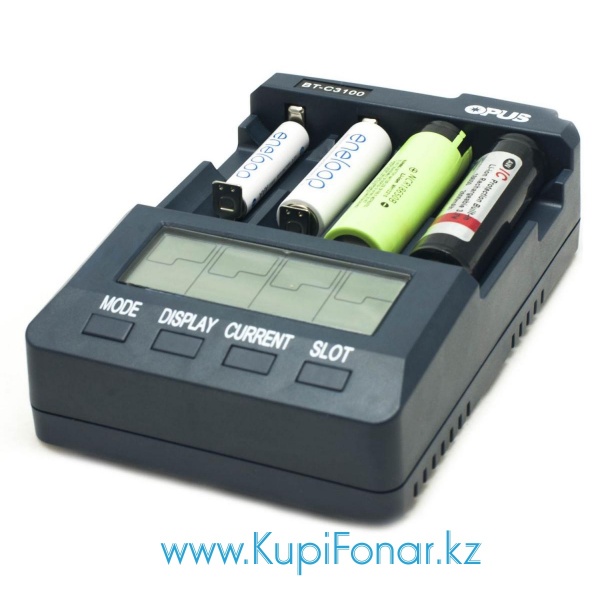

• Зарядное устройство может заряжать аккумуляторы разного типа и размера одновременно.
• Защита зарядного устройства от перегрева и защита аккумуляторных батарей.
• Тестовый режим для проверки сопротивления аккумулятора.
• Пять режимов работы на выбор пользователя:
• Заряд, разряд, тест, восстановление и измерение внутреннего сопротивления.
• Легко читаемый ЖК дисплей с отключаемой подсветкой, показывает напряжение батареи, ток заряда или разряда, время, емкость и т.д.
• Подходит для NiCd или NiMH аккумуляторов типа: AA, AAA, С.
• Li-Ion аккумуляторов 3.7V типа: 10340, 10440, 14500, 16340, 18500, 18650, 26650, 26500.
• Максимальная зарядная емкость используемых аккумуляторов: 20000mAh.

Технические характеристики.

• Поддерживаемый формат аккумуляторов: AA, AAA, C, 26650, 22650, 18650, 17670, 18490, 17500, 17335, 14500, 16340, 10440.
• Тип заряжаемых аккумуляторов: Ni-MH, Ni-CD, Li-Ion.
• Питание переменного тока: 100V - 240V (50/60 Hz).
• Питание постоянного тока: 12V 1,5А.
• Ток заряда: программируемый - 200mA, 300mA, 500mA, 700mA, 1000mA, 1500mA, 2000mA.(Ток заряда 1500 mA и 2000 mA доступен при зарядке аккумуляторов в 2 крайних слотах).
• Ток разряда: программируемый - 200mA, 300mA, 500mA, 700mA, 1000mA.
• Ток дозаряда до полной емкости: 100mA.
• Ток поддержки капельной зарядки: 10mA.
• Емкость заряжаемых аккумуляторов: 100mAh - 20 000mAh.
• Точность определения емкости ±3-5%.

• Размеры:  150 x 40 x 10 мм. Вес: 240 грамм.
• Подсветка дисплея.
• Количество слотов для аккумуляторов: 4 х независимых канала с подвижным минусовым контактом с возможностью зарядки аккумуляторов различных типов.

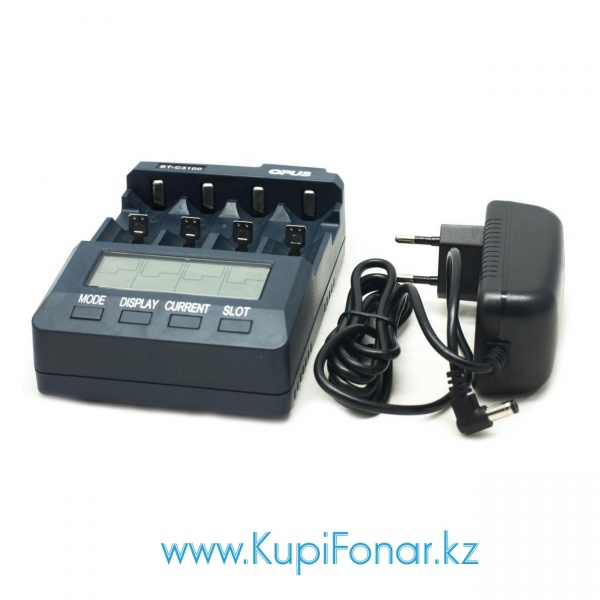

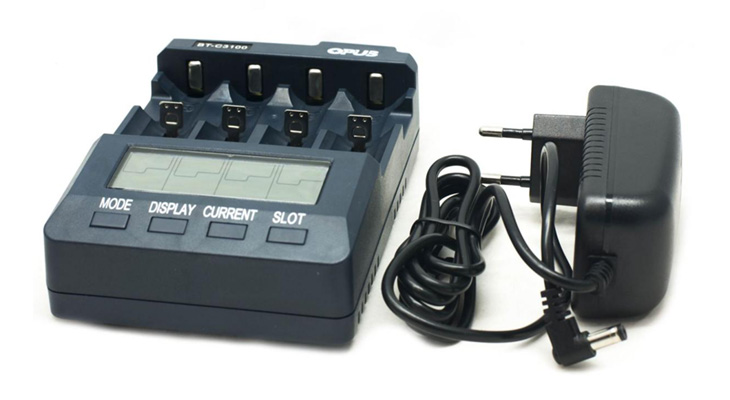

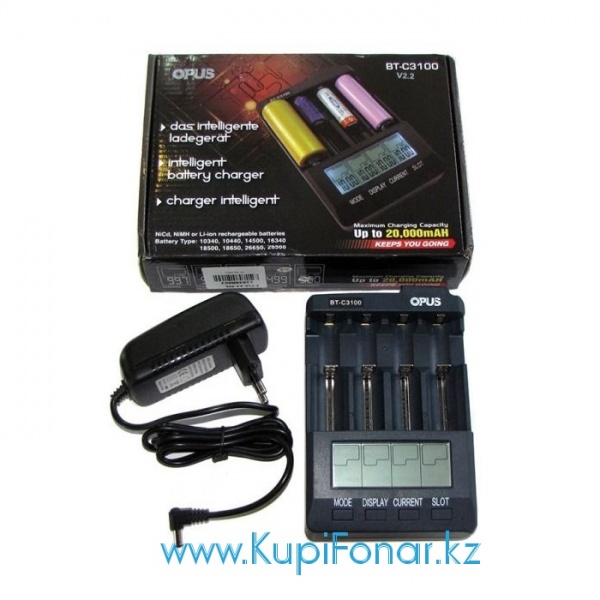

Комплект поставки: зарядное устройство, адаптер от сети 220В (европейский штекер, 12В/3А), инструкция на английском и русском языках, упаковка.

Отличия версии 2.2 от v2.0/v2.1:

1. Частота обновления измерения напряжения изменяется на 30 секунд, вместо 60 с.
2. Оптимизация управления текущим уровнем заряда (при заряде Li-Ion максимум зарядного напряжения изменен с 5,0v до 4.7v)
3. Датчик измерения температуры для платы контроллера теперь не только включает-выключает вентилятор охлаждения, но и следит за точной температурой платы контроллера и за оптимальным нагревом. Это улучшает функцию безопасности, когда вентилятор не работает и имеет место перегрев на плате контроллера, вызванный более высокой температурой зарядки-разрядки.
4. Улучшена точность измерения тока при зарядке и разрядке в пределах +/- 3%, в то время как версия v2.0 имеет погрешность около 5%. Также повышена точность измерения напряжения батареи.
5. Исправлены проблемы возникающие при неправильной установке аккумуляторов (переполюсовки)
6. После полной зарядки имеет место разряд через зарядное устройство, а так же саморазряд аккумуляторов, что приводит падению напряжения на аккумуляторе. Процедура автоматической подзарядки активизируется (для лития), когда напряжение снизится менее чем 4.12v.
7. Улучшена зарядка Ni-MH аккумуляторов. Гораздо меньше нагрев, чем в прошлых версиях зарядки.
8. Для аккумуляторов с конечным напряжением 4,35v и 3,7v , заряд постоянным напряжением (CV) начинается в 4.26v и 2,8v соответственно. Это полезно для сокращения времени полной зарядки.
9. Улучшена защита встроенного вентилятора.
10. Добавлена возможность включения постоянной подсветки (для включения удерживайте кнопку DISPLAY 5сек.)
11. Во время работы DISCHARGE REFRESH на экран выводится ёмкость измеренная на цикле разряда.
12. Улучшен кулер. Применяется вентилятор с другой, более долговечной смазкой.

Это же зарядное можно встретить, также, под маркой Extradigital BM-300.

Инструкция по использованию.

После включения зарядного устройства в любой момент вы можете выбрать режим работы длительным нажатием кнопки "Mode". Тем не менее, для более точной работы рекомендуется предварительно отключить зарядное утройство и вынуть аккумуляторы. Также, необходимо учитывать, что после разрядки аккумуляторов их напряжение может незначительно увеличиться, а после зарядки - снизиться, это обусловлено инерционными процессами внутри аккумуляторов.

В большинстве режимов работы можно изменить ток (отдельно на каждый канал) кнопкой CURRENT и просмотреть текущее напряжение, залитую/разряженную емкость, время работы в текущем режиме и текущее напряжение аккумуляторов - кнопкой DISPLAY.

Режим зарядки (CHARGE):

Аккумулятор заряжается до максимума своей ёмкости. Заряд током в 500 mA - режим по умолчанию для данного зарядного устройства. Тем не менее, в первые 6 сек Вы можете выбрать клавишей CURRENT (ТОК) ток заряда в 200,300,500,700,1000mA для 4 аккумуляторов или 1500,2000mA для 1-2 аккумуляторов, вставленных в зарядные отсеки 1 и 4. Если выбора не происходит, автоматически происходит заряд током в 500 mA.

После того, как NiCd или NiMH аккумулятор будет полностью заряжен, автоматически начнётся зарядка капельным током.

Во время зарядки можно выбрать режим отображения информации на дисплее клавишей DISPLAY (ДИСПЛЕЙ):

• ток заряда (mA).
• установившееся напряжение (V).
• время заряда (чч: мм).
• накопленная емкость (mAh или Ah).

Режим разрядки (DISCHARGE):

Данный режим используется для снижения "эффекта памяти" или определения емкости аккумуляторов. Полная разрядка батареи выполняется выбранным током до напряжения 0,9В для NiCd или NiMH аккумуляторов и 2,8В (в некоторых версиях - до 3,0В) для Li-Ion аккумуляторов.

Восстановление аккумуляторов (REFRESH):

Батарея разряжается и заряжается  несколько раз для оптимизации её максимальной ёмкости. Старые аккумуляторы или аккумуляторы, которые долго не использовались могут быть восстановлены до их номинальной ёмкости. Данный режим составляет 3 полных цикла разряд-заряд. Данный режим наиболее актуален для Ni-MH и Ni-Cd аккумуляторов.

Тестирование (TEST):

Режим определения реальной емкости аккумулятора. Для этого аккумуляторы сперва заряжаются до полного заряда, затем полностью разряжаются, а после этого снова заряжаются. Емкость аккумуляторов будет оценена и показана после процесса разряда, во время процесса емкость не отображается.

Быстрое тестирование (QUICK TEST):

Зарядное устройство будет анализировать динамическое внутреннее сопротивление аккумулятора, применяя ток нагрузки. В течение 10 секунд испытания аккумулятора сопротивление будет отображаться в единицах мОм. Для хорошего качества аккумулятора, внутреннее сопротивление является очень низким: в диапазоне 20 ~ 80мОм. Если внутреннее сопротивление аккумулятора составляет более 500мОм, то эти аккумуляторы не могут использоваться для зарядки.

Применить требуемый режим можно индивидуально к любому каналу, выбрав его кнопкой SLOT, при этом, выбранный канал будет мигать.

При запуске, в окошке первого слота можно увидеть версию зарядного устройства (2.2).

Внимание! Батареи не могут быть заряжены в случае несоблюдения правильной полярности и плохого контакта полюсов батареи с контактами зарядного устройства. Перед использованием зарядного устройства проверьте что используемые вами аккумуляторы/батареи совместимы с зарядным устройством! Не пытайтесь зарядить с помощью данного зарядного устройства  Li-polymer аккумуляторы, так как это небезопасно и может привести к выходу из строя как аккумуляторов, так и зарядного устройства! Не используйте зарядное устройство в условиях высокой влажности и температуры!

Рекомендуемые аксессуары.

Li-ion аккумуляторы.
Ni-MH/Ni-Cd аккумуляторы.
Адаптер от прикуривателя (12V).

Гарантия.

На зарядные устройства Opus предоставляется 1 год гарантии.
