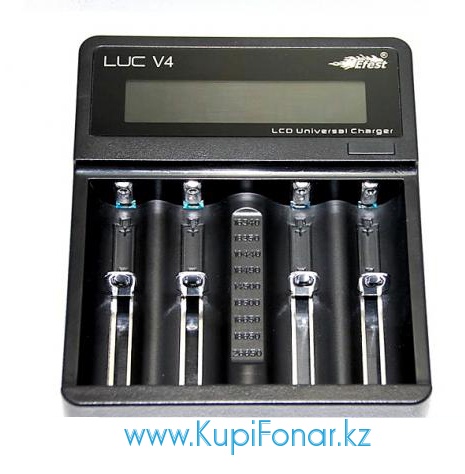

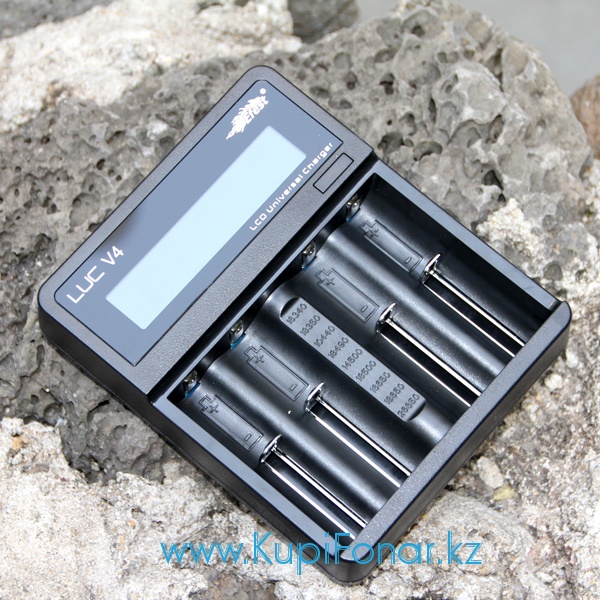

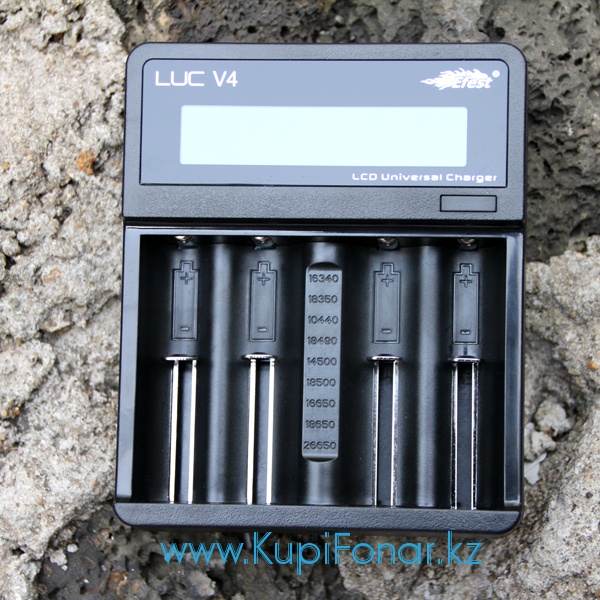

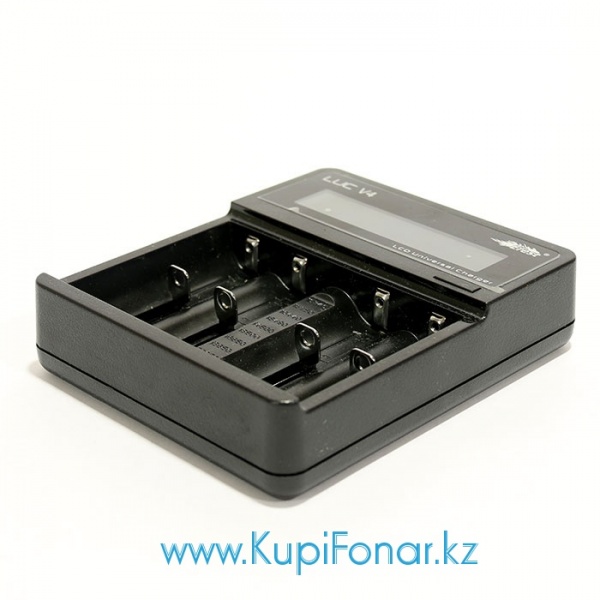

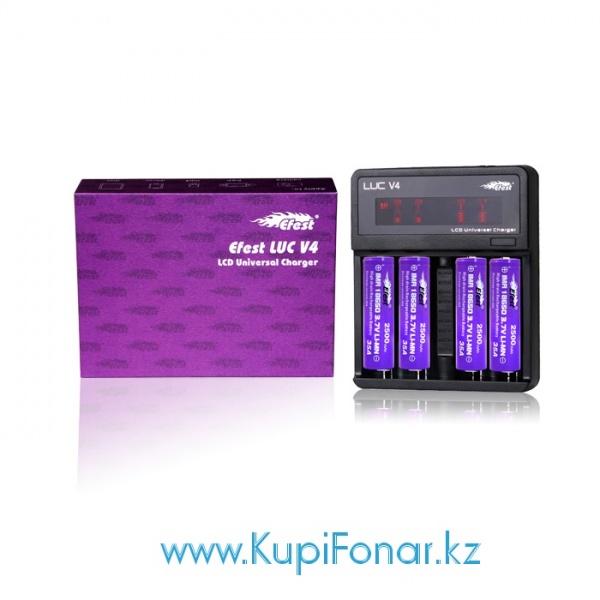

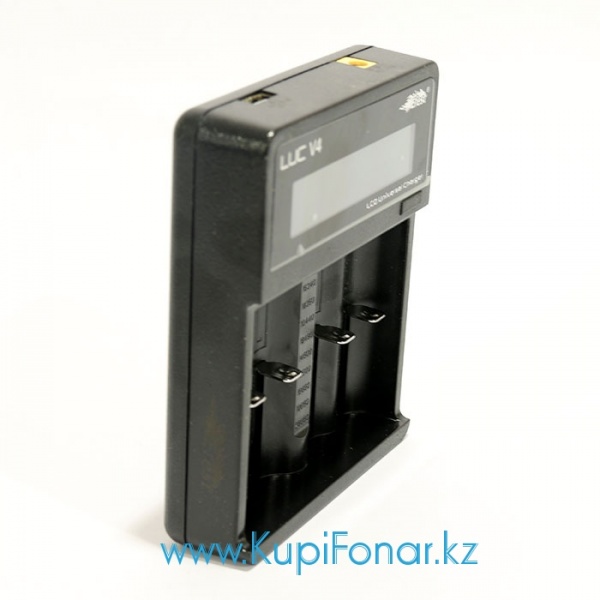

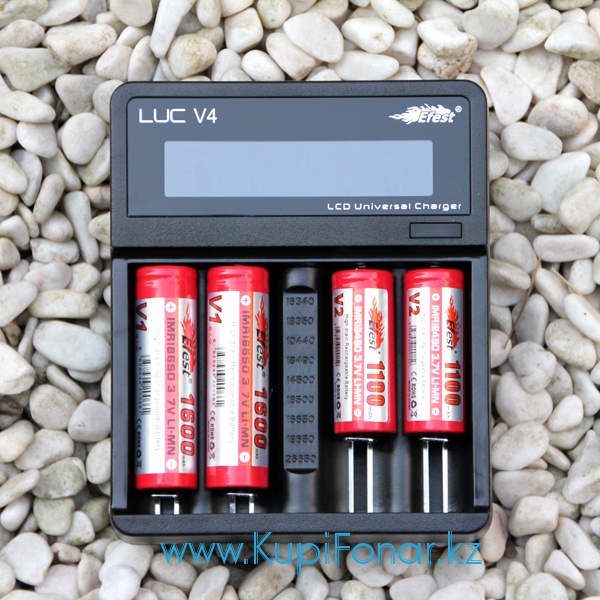

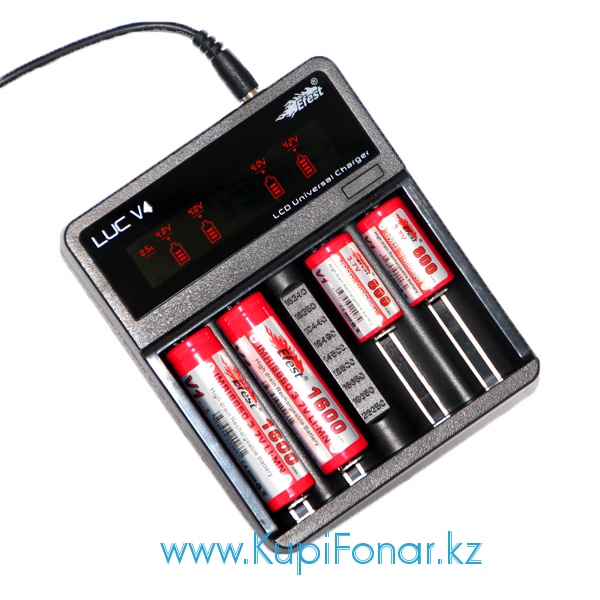

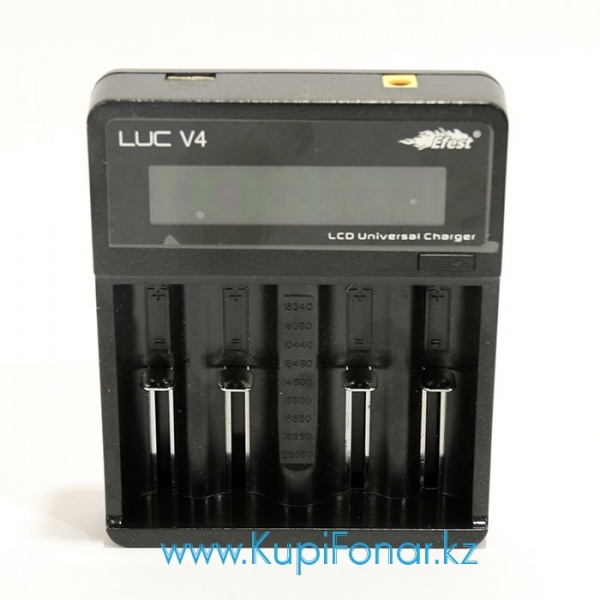

Четырехканальное интеллектуальное зарядное устройство Efest LUC V4 с эффективным алгоритмом зарядки литиевых аккумуляторов.
Зарядное устройство может одновременно заряжать от одного до четырех аккумуляторов, при этом на дисплее отображается уровень заряда и текущее напряжение каждого элемента питания.
Совместимые аккумуляторы: Li-ion и Li-Mn 10440, 16340, 14500, 14650, 17500, 17670, 18350, 18490, 18500, 18650, 18700, 22650, 26500, 26650 и др.
Особенности:
- Большой качественный HD LCD-экран для отображения точного напряжения и уровень заряда аккумулятора.
- 4 независимых канала зарядки с защитой от обратной полярности, короткого замыкания, перегрузки по току и функцией активации при нулевом напряжении.
- Каждый канал зарядки имеет независимое отображение состояния зарядки.
- Зарядное устройство автоматически контролирует уровень заряда батарей и выдаёт сообщение на дисплее при ошибках.
- Ручной выбор тока для зарядки аккумуляторов разного типоразмера.
- 4 вида защиты: от переразрядки, перенапряжения, короткого замыкания и неправильной полярности отдельно для каждого канала.
- Автоматическое отключение после завершения зарядки аккумулятора (отдельно каждый канал).
- Широкий диапазон входного напряжения (12-24 В), что позволяет использовать любые адаптеры от прикуривателя и большинство сетевых адаптеров.

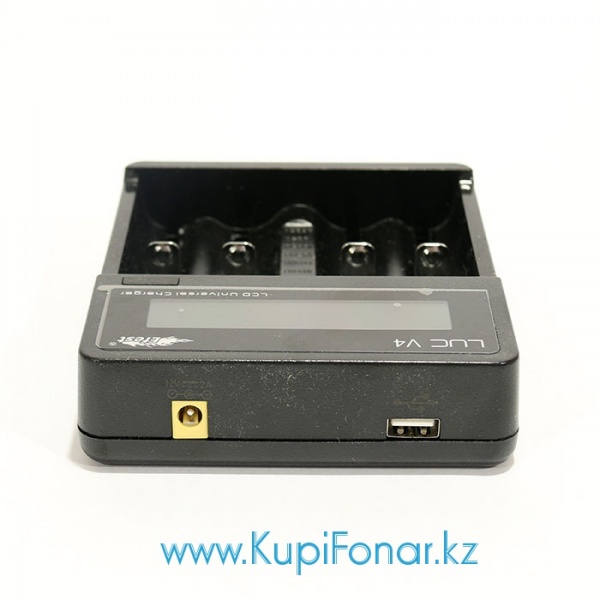

- Встроенный USB порт с характеристиками DC5V/0.5A или DC5V/1A, который позволяет заряжать любое USB устройство при установленном заряженном аккумуляторе в слот №2 (шнур USB приобретается отдельно).
Технические характеристики:
Входное напряжение: DC 12-24 V / 220 V
Выходное напряжение: 4.1 ± 1% V
Постоянный ток 500mA (CC): > 500mA ± 5%
Постоянный ток 1000mAh (CC): > 1000mA ± 5%
Постоянный ток 2000mAh (CC): > 2000mA ± 5%
Напряжение отключения: 4.23V ± 0,05 В
Ток отключения (CV): < 10% от максимального
Ток в режиме StandBy: < 20 мА
Ток в режиме TC (напряжение батареи < 2.9 В): 10-20 мА
Ток активации (напряжение батареи < 2 В): 10 ± 1 мА
Напряжение питания USB (без нагрузки): 5.0-5.5 В
Ток питания USB (без нагрузки): < 10 мА
Максимальный выходной ток USB: 1 А
Напряжение перезарядки: 3.9 ± 0.15 В
Рабочая температура: 0-40 °C
Температура хранения: -40 - +70 °C
Совместимые аккумуляторы: 10440, 14500, 14650, 16340, 16650, 17650, 17670, 17350, 18490, 18500, 18650, 22650 и другие.
Сертификация: CE, RoHS, UL (для подключения).
Инструкция:
1. При подключенном питании от сети или от автомобильного адаптера зарядное устройство включено и в автоматическом режиме распознаёт наличие и характеристики установленных аккумуляторов и заряжает их. По умолчанию выставляется ток зарядки 500 мАч (отображается на дисплее), а индикаторы всех каналов загораются желтым цветом.
2. Зарядку можно осуществлять токами 500, 1000 и 2000 мАч. Переключение режимов осуществляется нажатием кнопки. В режиме заряда током 500 мАч и 1000 мАч можно заряжать любые аккумуляторы, установленные в любые слоты зарядки. Током 2 Ач можно заряжать только аккумуляторы типоразмера 25500 или 26650, установленные в слоты 2 или 3.
Необходимо выбирать правильный ток заряда для аккумуляторов, установленных в конкретные слоты. Зарядное устройство Efest LUC V4 начинает заряжать аккумуляторы через 4 секунды после того, как они были установлены. LCD дисплей отображает правильные текущие параметры состояния заряда в течение всего времени зарядки, параметры зарядки выбранных каналов не могут изменены до полного заряда батареи, в противном случае зарядка приостановится.
3. После зарядки батарей необходимо выключить сетевой адаптер, вынуть штере питания из зарядного устройства и после этого извлечь заряженные аккумуляторы.
4. Статус зарядки:
Зарядка: текущее напряжение и уровень заряда мигают на дисплее.
Аккумулятор полностью заряжен: текущее напряжение и полный уровень (три полоски) заряда постоянно отображаются на дисплее.
Аккумуляторы полностью заряжены: текущее напряжение и полный уровень заряда (четыре полоски) постоянно отображаются на дисплее.
5. Защита от перезаряда и мониторинг в реальном времени: после полной зарядки аккумуляторов питание канала автоматически отключается. Если аккумуляторы не были извлечены и их напряжение менее 3,9 В (это возможно из-за многих факторов, в т.ч. саморазряда, провала напряжения и т.д.), то зарядка возобновится автоматически. Также, зарядка аккумуляторов начнется, если в зарядное устройство Efest LUC V4 вставить аккумуляторы с напряжением менее 4,18 В.
5. Встроенная защита от неправильной полярности: при установке батареи с неправильной полярностью, на экране будет отображена ошибка (Error) и зарядка автоматически останавливается. Необходимо установить батареи с соблюдением полярности.
6. При установке в зарядку аккумуляторов с остаточным напряжением менее 2,9 В, зарядка будет осуществляться постоянным током 10-20 мА до достижения напряжения 2,9 В. Это производится для предотвращения потери ёмкости и выхода аккумулятора из строя.
7. При установке в зарядное устройство аккумулятора с остаточным напряжением менее 2 В (состояние глубокой разрядки), будет произведена попытка восстановления его работоспособности с зарядкой постоянным током 10 ± 1 мА до напряжения 2,0 В, затем постоянным током 10-20 мА до достижения напряжения в 2,9 В, затем зарядка аккумулятора будет производиться в стандартном режиме. Во время режима активации (напряжение до 2 В) индикатор на дисплее не будет отображать статус зарядки! Время активации аккумуляторов не прогнозируется и будет постоянно отличаться, так у всех аккумуляторов отличается степень разряда, емкость и другие характеристики.
8. При установке заряженного аккумулятора в слот 2, к слоту USB может быть подключено устройство для зарядки электронных устройств. Использование USB порта начинается после нажатия кнопки (более 1 секунды), при этом статус разрядки аккумулятора отображается на дисплее. После окончания использования USB-устройства, необходимо отключить кабель USB, при этом зарядное устройство отключится через 30 секунд. Статус разрядки батареи в процессе использования устройств USB будет отображаться на LCD дисплее (уменьшение количества полосок на индикаторе батареи), при остаточном заряде батареи менее 15% на экране будет высвечено предупреждение и прозрачная кнопка будет мигать синим цветом.

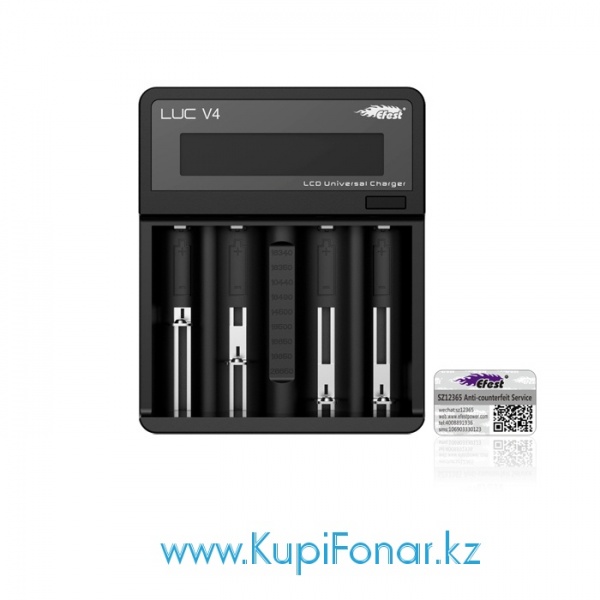

С октября 2015 г. аккумуляторы и зарядные устройства Efest поставляются с обновленным темно-фиолетовым дизайном и снабжены наклейкой с кодом проверки, по которому можно проверить оригинальность изготовления компанией Efest по ссылке. Мы поставляем только качественные и оригинальные аккумуляторы и зарядные устройства Efest!

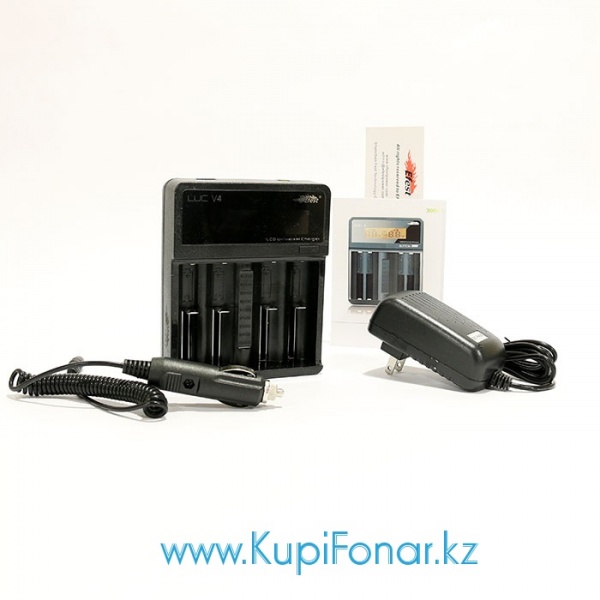

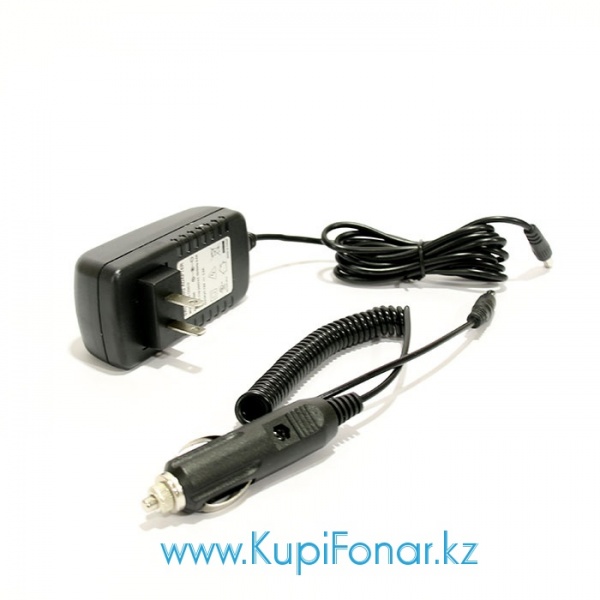

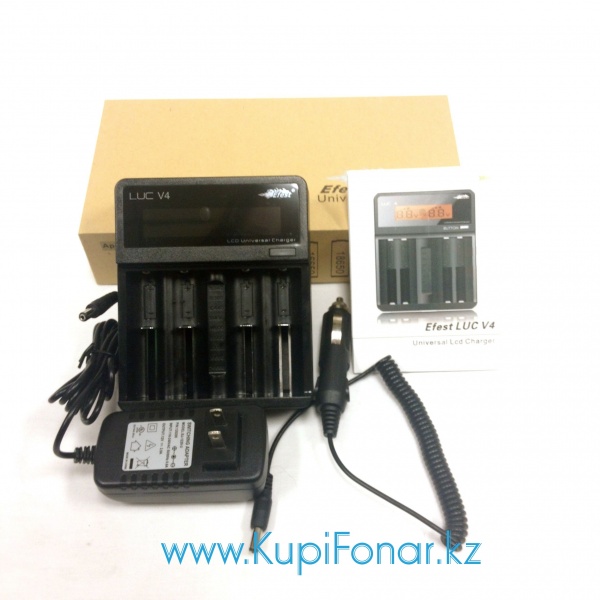

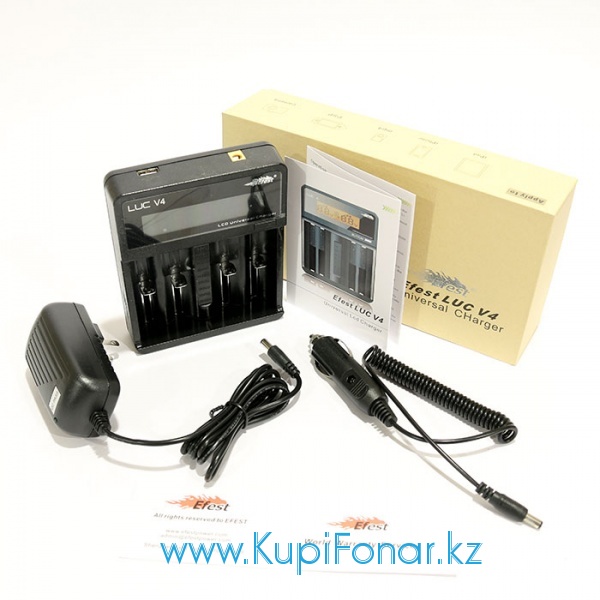

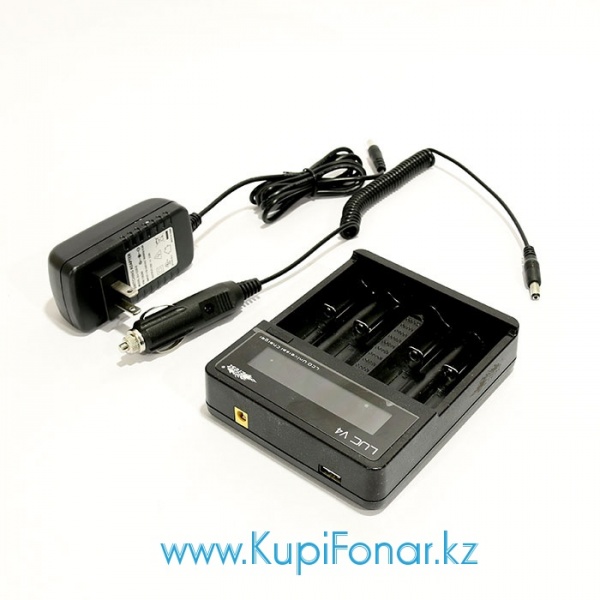

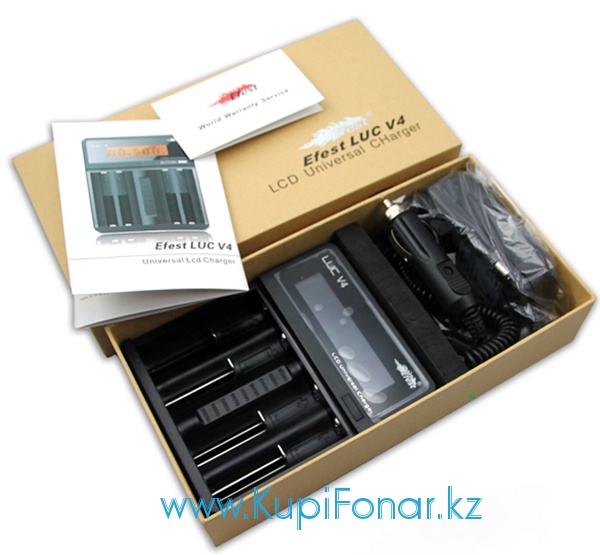

Комплект поставки: зарядное устройство, адаптер от сети 220В (европейский штекер), инструкция на английском языке, оригинальная упаковка.
Внимание! Батареи не могут быть заряжены в случае несоблюдения правильной полярности и плохого контакта полюсов батареи с контактами зарядного устройства. Перед использованием зарядного устройства проверьте что используемые вами аккумуляторы/батареи совместимы с зарядным устройством! Не пытайтесь зарядить с помощью данного зарядного устройства Ni-MH, Ni-Cd и Li-polymer аккумуляторы, так как это небезопасно и может привести к выходу из строя как аккумуляторов, так и зарядного устройства! Не используйте зарядное устройство в условиях высокой влажности и температуры!
