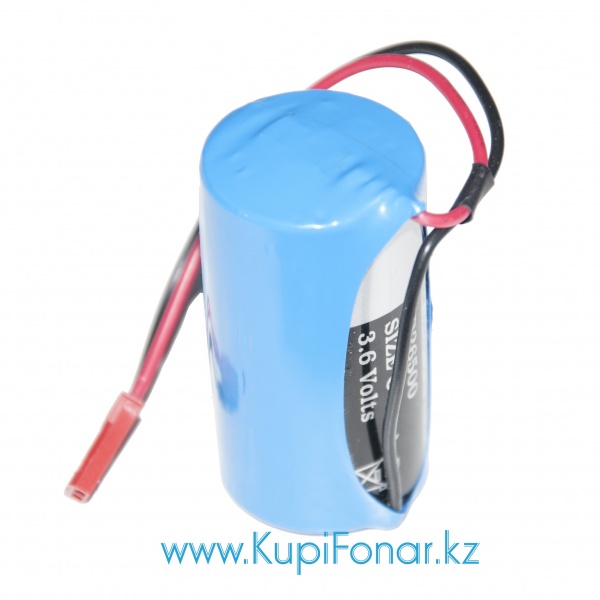

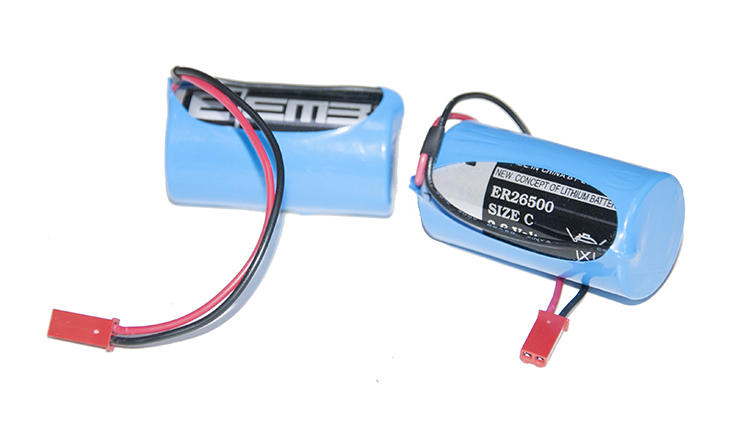

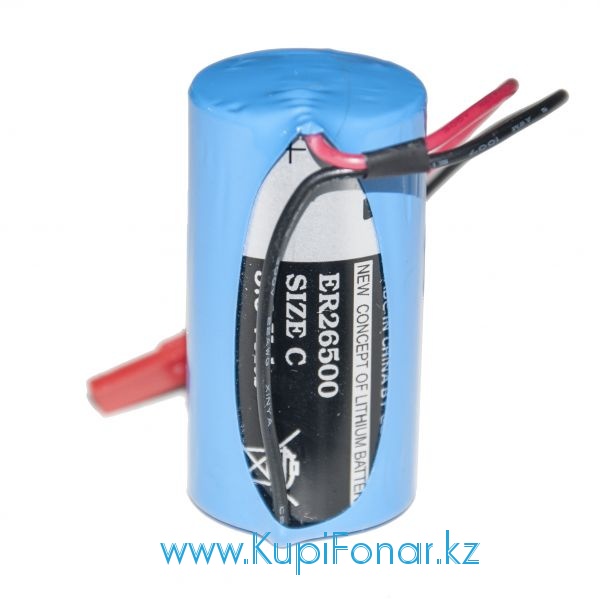

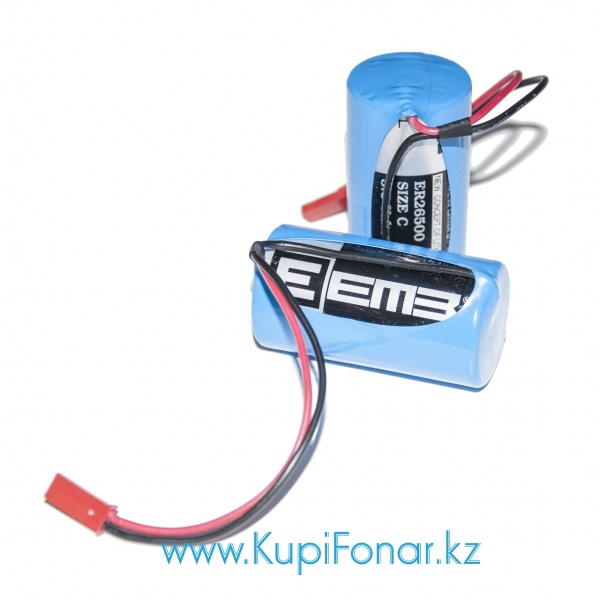

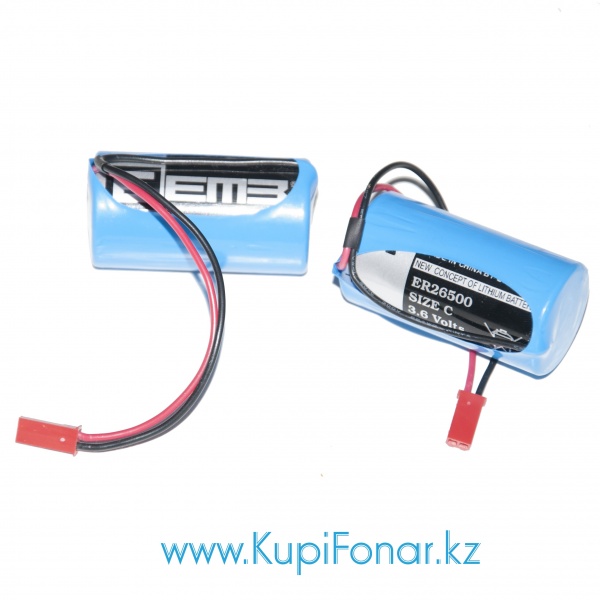

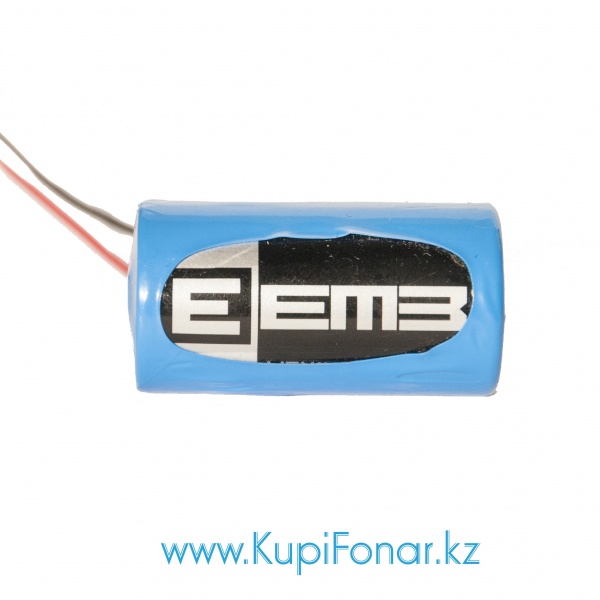

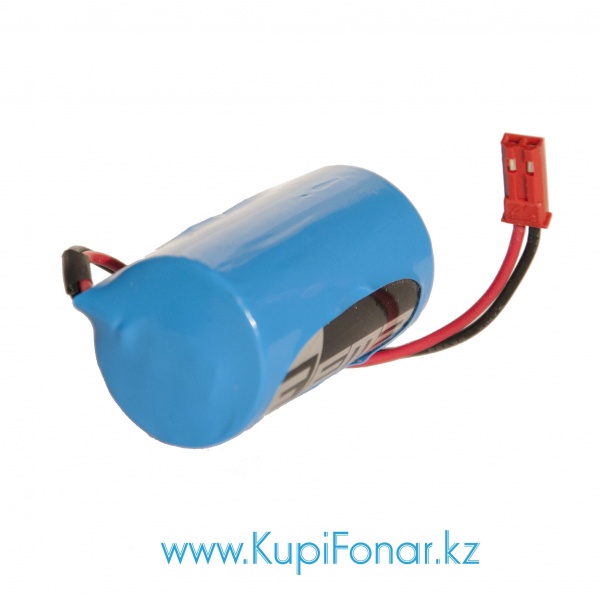

Элемент питания EEMB ER26500-LD (C), 9 Ач, 3.6 В, с разъемом

EEMB ER26500-LD/A01323 (С, 26650) - первичный (неперезаряжаемый) литий-тионилхлоридный элемент питания (Li-SOCl2) с коннектором для подключения к различным видам устройств. В частности, батарея подходит к теплосчетчикам и тепловычислителям типа Теплоком ВКТ-7 и ВКТ-9, Взлет ТСРВ, Kamstrup MULTICAL, Термотроник ТВ-7, ТВА-1 (АО "ДАСУ"), ЛОГИКА СПТ-941, ТМК-Н20(30), Карат и других устройств с малым энергопотреблением, например, систем слежения, резервной памяти и различных датчиков.

За счет низкого саморазряда и широкого диапазона рабочих температур от -55С до +85 °С идеально подходит для применения в жестких климатических и экстремальных условиях. Элемент питания имеет большую емкость 9000 мАч.

Литиевая батарейка EEMB ER26500-LD конструктивно выполнена в герметичном корпусе с негорючим электролитом, поэтому безопасна как в работе так и при транспортировке.

Элементы обеспечивают высокую сохранность емкости в течение 10 лет, их саморазряд при 25 °С составляет не более 1% в год.

Долгий срок службы и низкий саморазряд достигаются благодаря тоненькой изолирующей пленке хлорида лития, образующейся на поверхности металлического литиевого электрода еще в процессе сборки элемента питания как только литий вступает в контакт с тионилхлоридом. Данная пленка прерывает взаимодействие реагентов и останавливает реакцию, тем самым существенно снижая ток саморазряда. Это явление называется пассивацией литиевой батареи. Минусом явления пассивации является сниженное напряжение на клеммах батарейки при подключении к нагрузке. Номинальное напряжение у Li-SOCl2 элементов питания при стандартном токе разряда должно быть порядка 3,6 В, а из-за изолирующей пленки оно может понизиться до 2,3-2,7 В.

В некоторых случаях требуется депассивация литий-тионилхлоридного элемента питания с помощью подключения к его клеммам сопротивления (резистора) на определенное время. Номинал резистора и время подключения зависит от типоразмера батарейки (см. таблицу ниже). После успешной депассивации напряжение на клеммах батареи должно подняться выше 3 В.

Основными преимуществами элементов питания данного типа и химического состава являются:

- высокая плотность энергии и емкость при небольших габаритах.
- низкое значение саморазряда (не более 1-2% емкости в год при соблюдении условий хранения) и, как следствие, длительные сроки работы и хранения.
- возможность деактивации ("заморозки").
- длительная работа с относительно высоким напряжением (3,3 - 3,6 В).
- широкий рабочий диапазон рабочих температур (от -55 до +85 °C).
- срок службы - до 10-15 лет.
- высокий уровень безопасности.
- на заказ доступны различные и типы выводов.

Элементы питания EEMB ER26500-LD/A01323 могут использоваться в различных электронных приборах и системах, например:

- Системы резервного копирования памяти CMOS, RTC часы реального времени и др.
- Счетчики электрической энергии (электросчетчики), счетчиков расхода газа, воды, нефтеподуктов, тепла и т.д.
- Датчики, сенсоры, детекторы дыма в системах пожарной сигнализации и мониторинга температур и т.д.
- Системы мониторинга GPS, морские буи, погрузочно-локационная система т.д.
- Автомобильные системы безопасности (сигнализации), системы контроля и управления и т.д.
- Платежные и информационно справочные терминалы.
- Военная электроника радиосвязи, приборы ночного видения, слежения и позиционирования, гидроакустические буи, спасательные жилеты и т.д.
- Геофизическая, медицинская аппаратура  и аналогичные устройства.
- Системы автономного питания электроники, работающей в тяжелых условиях эксплуатации: в промышленной автоматике, в геолого-разведочных (бурильных) устройствах и в шахтном оборудовании, в приборах военного и научного применения.

Первичные элементы питания EEMB ER26500-LD/A01323 могут использоваться вместо следующих аналогов:

Robiton ER26500-DP
Minamoto ER26500/C1
EVE ER26500
Tadiran SL-2870, SL-2770
FANSO ER26500
Saft LS26500
Vitzrocell (Tekcell, Vitzro) SB-C02, ER26500
XENO XL-145F
PKCELL ER26500
NACCON ER26500
ULTRALIF ER26500
MALAK ER26500
другие, типоразмера C/R14/ER26500 с максимальным напряжением 3,6В.

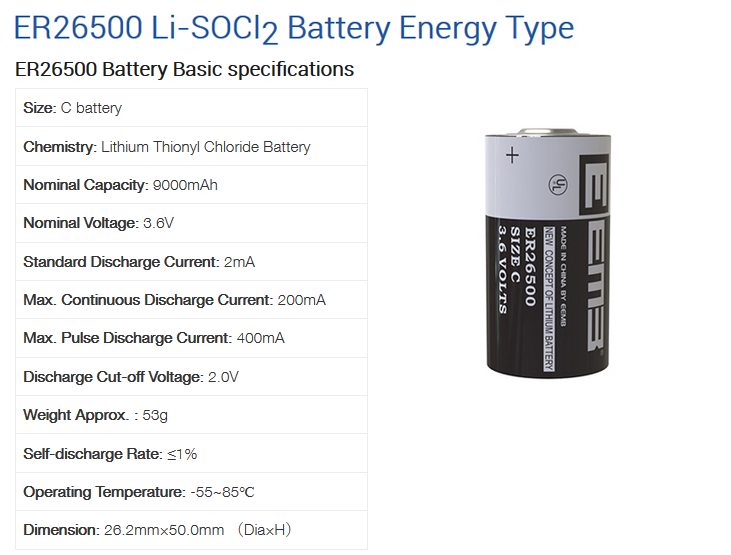

Характеристики.

IEC код батареи ER26500.
Негорючий электролит.
Срок службы: до 10-15 лет.
Типоразмер: ER26500, 26500, C, R14, LR14.
Номинальное напряжение: 3.6 В.
Номинальная емкость: 9000 мА.
Рекомендуемый разрядный ток: 2,0 мА.
Максимальный постоянный ток: 200 мА.
Максимальный импульсный ток: 400 мА.
Диапазон рабочих температур: -55/+85 °C.
Размеры: Ø26,2 х 50 мм.
Приблизительный вес: 53 г.

Внимание! Данные элементы питания в некоторых случаях требуют депассивации (активации) путем подачи невысокого тока не непродолжительное время. Подробнее о депассивации и особенностях работы с элементами питания LiSOCl2.

Внимание! Данные элементы питания, а также, другие типоразмеры элементов питания Saft доступны на заказ с различными типами выводов - по пайку, для монтажа на плату, с разъемами и т.д., для заказа просим связаться с нами любым удобным способом.

Документация и дополнительное описание

Спецификация батареи (EN)

Каталожный лист (EN)

Чертеж с маркировкой выводов коннектора (EN)

Инструкция по депассивации Li-SOCl2 элементов питания EEMB (EN)

Что такое Литий-тионилхлоридные источники питания (Li-SOCl2)

Рекомендуемые параметры депассивации цилиндрических литий-тионилхлоридных (Li-SOCl2) элементов питания, выпускаемых компанией EEMB:
