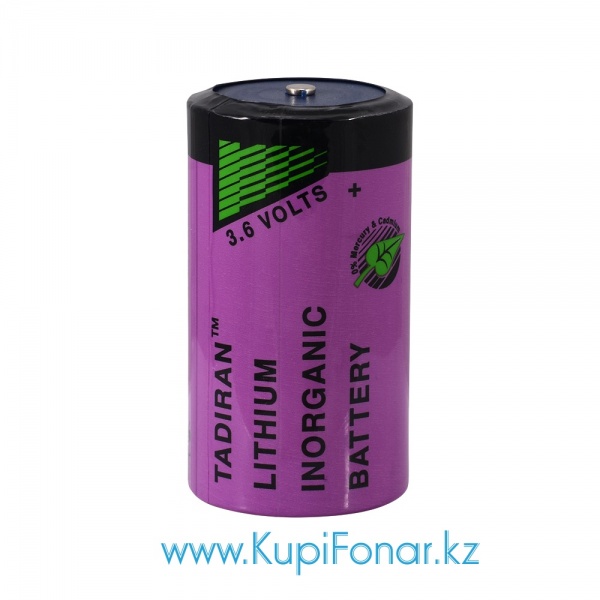

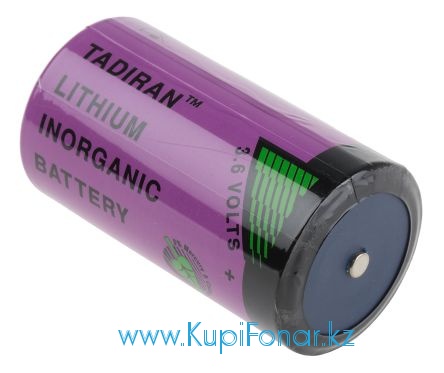

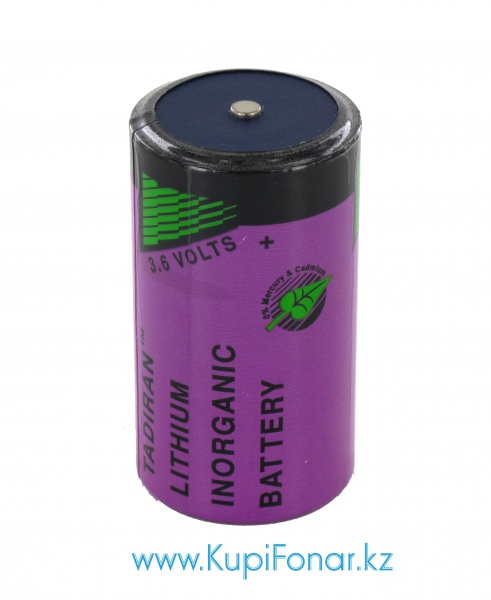

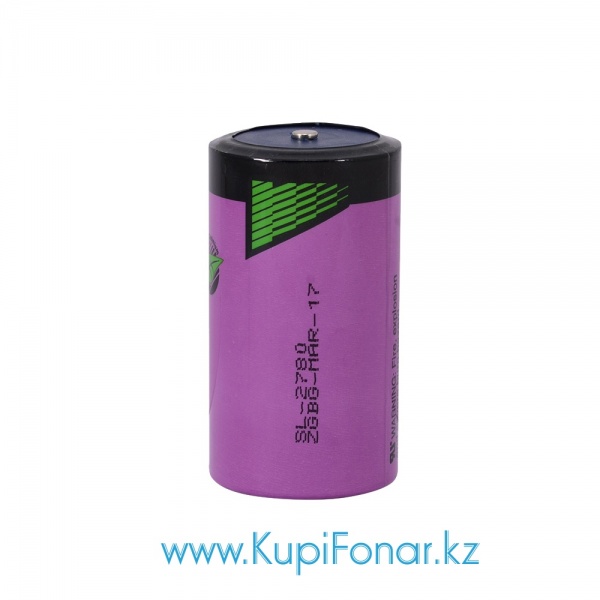

Элемент питания Tadiran SL-2780D (ER34615, D), 19 Ач, 3.6 В

Tadiran SL-2780D (D, ER34615) - первичный (неперезаряжаемый) литий-тионилхлоридный элемент питания (Li-SOCl2) для автономного питания различных устройств. Элемент питания имеет большой запас емкости - 19000 мАч.

Немецкая компания Tadiran - один из лидеров производства источников питания на основе Li-SOCl2, батареи Tadiran используются по всему миру, так как аналогов некоторых моделей, выпускаемых под этим брендом, почти не существует.

За счет низкого саморазряда и широкого диапазона рабочих температур от -55°С до +85°С Tadiran SL-2780D идеально подходят для применения в жестких климатических и экстремальных условиях.

Литиевая батарейка конструктивно выполнена в герметичном корпусе с негорючим электролитом, поэтому безопасна как в работе так и при транспортировке.

Элементы Tadiran SL-2780D обеспечивают высокую сохранность емкости в течение 10 лет, их саморазряд при 25°С составляет не более 1% в год.

Долгий срок службы и низкий саморазряд достигаются благодаря тоненькой изолирующей пленке хлорида лития, образующейся на поверхности металлического литиевого электрода еще в процессе сборки элемента питания как только литий вступает в контакт с тионилхлоридом. Данная пленка прерывает взаимодействие реагентов и останавливает реакцию, тем самым существенно снижая ток саморазряда. Это явление называется пассивацией литиевой батареи. Минусом явления пассивации является сниженное напряжение на клеммах батарейки при подключении к нагрузке. Номинальное напряжение у Li-SOCl2 элементов питания при стандартном токе разряда должно быть порядка 3,6 В, а из-за изолирующей пленки оно может понизиться до 2,3-2,7 В.

В некоторых случаях требуется депассивация литий-тионилхлоридного элемента питания с помощью подключения к его клеммам сопротивления (резистора) на определенное время. Номинал резистора и время подключения зависит от типоразмера батарейки. После успешной депассивации напряжение на клеммах батареи должно подняться выше 3 В.

Преимущества элементов питания Tadiran.

Серия SL-700/SL-2700 (iXtra) - хороший старт после длительного простоя:

• Высокая плотность энергии.
• Высокое и стабильное рабочее напряжение 3,6В.
• Широкий диапазон рабочих температур от -60 до 85 °C.
• Значительное уменьшение задержки выходного напряжения при начале разрядки на средних токах.
• Поддержка режима прерывистого разряда при средних величинах тока.
• Показывают лучшие результаты при хранении менее 3 лет.
• Срок службы - до 10-15 лет.
• Дают высокое напряжение при пульсирующей нагрузке, даже при слабых токах.
• Улучшенные показатели задержки выходного напряжения во внешней среде и при повышенных температурах.
• Быстрое восстановление напряжения при длительном неиспользовании.
• Высокая емкость.
• Большой ток разряда батарейки.
• Отсутствует ориентационный эффект.
• На заказ доступны различные и типы выводов.

Применение.

Области применения литиевых элементов питания серии Tadiran LTC (iXtra):

• Системы резервного копирования памяти CMOS, RTC часы реального времени и др.
• Счетчики электрической энергии (электросчетчики), счетчики расхода газа, воды, нефтеподуктов, тепловычислители и т.д.
• Датчики, сенсоры, детекторы дыма в системах пожарной и охранной сигнализации и мониторинга температур.
• Температурные датчики контейнеров.
• Системы мониторинга GPS, бортовые приборы, морские буи, погрузочно-локационные системы.
• Автомобильные системы безопасности (сигнализации), системы контроля и управления.
• Автомобильная промышленность (датчики давления в шинах, электронные блоки управления (двигатель, тормоза и пр.), бортовые компьютеры, цифровые тахографы, натяжители ремней безопасности).
• Платежные и информационно справочные терминалы, торговые автоматы.
• Военная электроника радио-связи, приборы ночного видения, слежения и позиционирования, гидроакустические буи, спасательные жилеты, противогазы.
• Геофизическая, медицинская аппаратура  и т.п. устройствах.
• Промышленная автоматика (контроллеры, указатели повреждений, программируемые логические контроллеры, промышленные компьютеры).
• Офисная техника (торговые аппаратно-программные комплексы (контрольно-кассовые машины), банкоматы, автоматические телефонные станции).
• Медицинская техника (дозаторы, имплантируемые устройства, инфузионные насосы).
• Морское (прибрежное) оборудование (бакены, буи, измерительные приборы при глубоководном нефтебурении, сигнальные устройства на спасательных жилетах).
• Автономное питание электроники, работающей в тяжелых условиях эксплуатации: в промышленной автоматике, в геолого-разведочных (бурильных) устройствах и в шахтном оборудовании, в военных и научных приборах.

Первичные элементы питания Tadiran SL-2780D могут использоваться для замены следующих аналогов:

Varta 7120101511, ER D
EEMB ER34615
Robiton ER34615
Minamoto ER34615
EVE ER34615
FANSO ER34615
Saft ER34615
Vitzrocell (Tekcell, Vitzro) SB-D02, ER33600
XENO XL-205F, ER32L615
PKCELL ER34615
NACCON ER34615
ULTRALIF ER34615
MALAK ER34615
другие, типоразмера D/ER34615 с напряжением 3,6В.

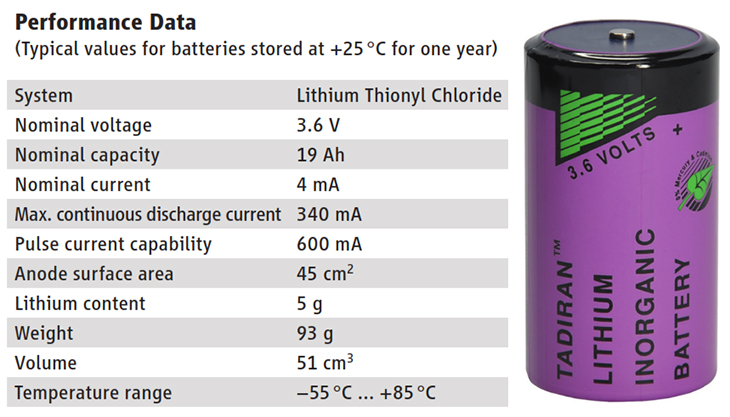

Характеристики.

IEC код батареи ER14505.
Страна производитель: Германия.
Срок службы: до 10-15 лет.
Типоразмер: ER34615, 33600, D, R20, LR20.
Номинальное напряжение: 3.6 В.
Номинальная емкость: 19000 мА.
Номинальный разрядный ток: 4,0 мА.
Максимальный постоянный ток: 340 мА.
Максимальный импульсный ток: 600 мА.
Диапазон рабочих температур: -55/+85 °C.
Размеры: Ø33,0 х 60 мм.
Приблизительный вес: 93 г.

Внимание! Данные элементы питания в некоторых случаях требуют депассивации (активации) путем подачи невысокого тока не непродолжительное время. Подробнее о депассивации и особенностях работы с элементами питания LiSOCl2.

Внимание! Данные элементы питания, а также, другие типоразмеры элементов питания Saft доступны на заказ с различными типами выводов - по пайку, для монтажа на плату, с разъемами и т.д., для заказа просим связаться с нами любым удобным способом.

Документация и дополнительное описание

Спецификация батареи (EN)

Каталог элементов питания Tadiran (EN)

Техническая брошюра по элементам питания Tadiran (EN)

Что такое Литий-тионилхлоридные источники питания (Li-SOCl2)

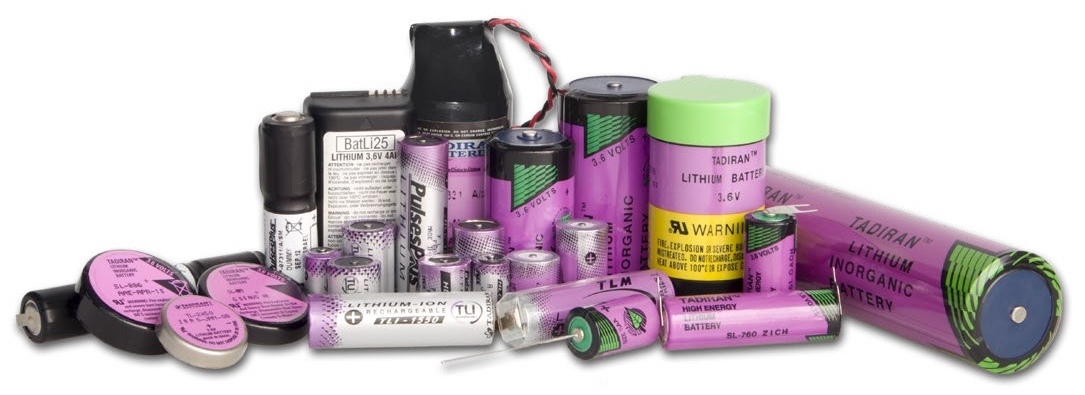

Модельный ряд цилиндрических литий-тионилхлоридных (Li-SOCl2) элементов питания, выпускаемых компанией Tadiran:
