Универсальное зарядное устройство Opus BT-C700 на 4 аккумулятора Ni-MH/Ni-Cd, анализатор

Opus BT-C700 - "умное" зарядное устройство для пальчиковых и мизинчиковых аккумуляторных батареек (Ni-MH и Ni-Cd), в нем есть 4 независимых канала зарядки, возможность зарядки аккумуляторов различной емкости и форм-факторов одновременно.

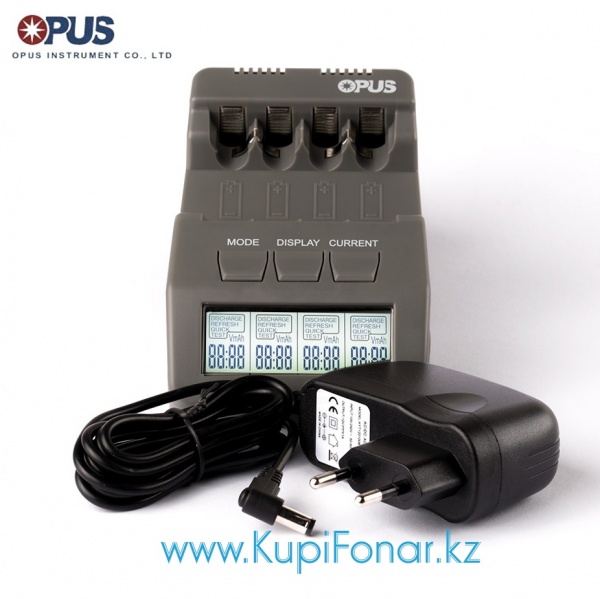

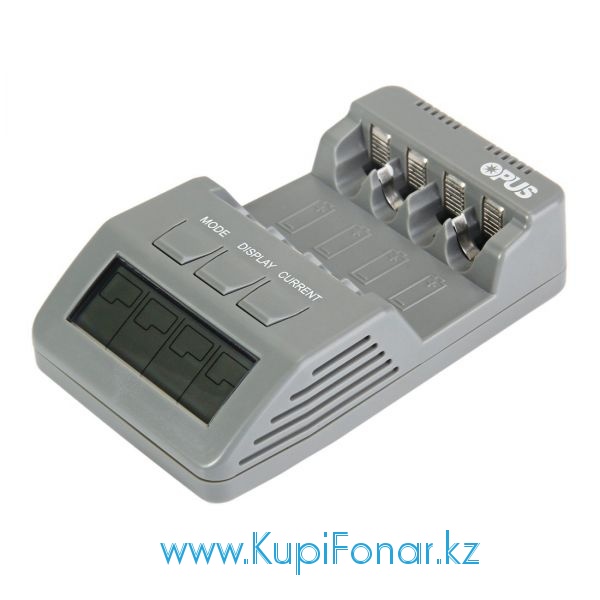

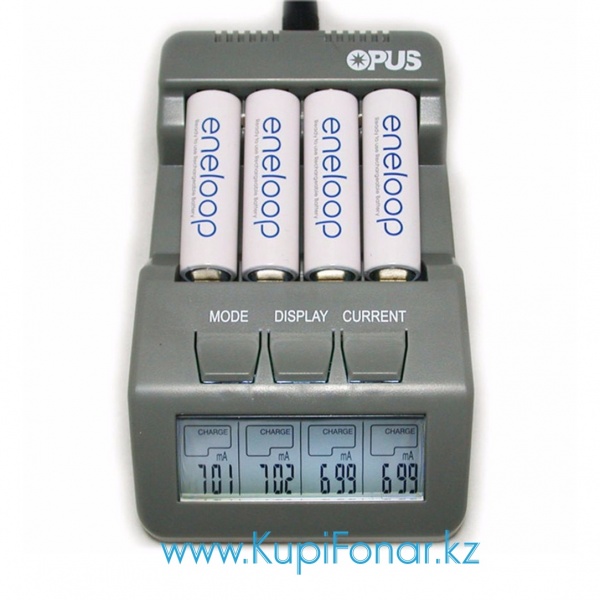

Жидкокристаллический дисплей с отключаемой подсветкой в режиме реального времени показывает для каждой батареи: напряжение, ток зарядки, текущая емкость, время зарядки (затраченное). Подсветка экрана автоматически включается на 30 секунд при старте, а также при нажатии на любую функциональную кнопку.

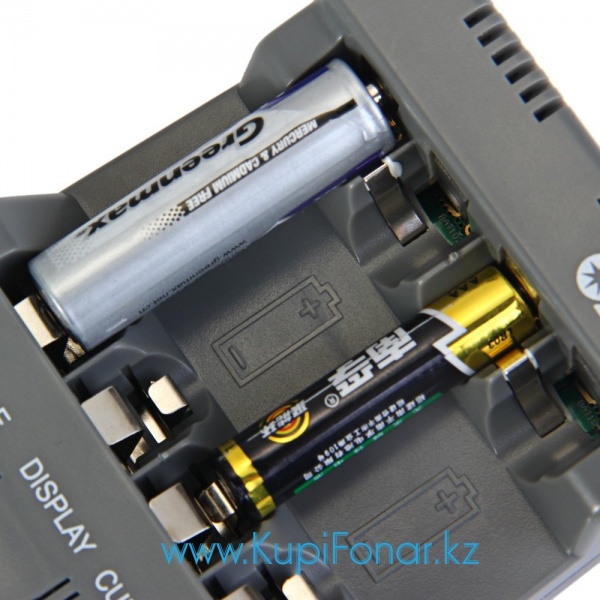

Opus BT-C700 может измерять внутреннее сопротивление аккумуляторов и батареек, что позволяет быстро оценить их качество. Функция конечно не жизненно необходимая, но полезная для проверки аккумуляторов на предмет их работоспособности. Если внутреннее сопротивление в пределах 20-80 мОм - считается, что аккумулятор хорошего качества. Ni-MH/Ni-Cd аккумуляторы с внутренним сопротивлением выше 500 мОм не могут использоваться в устройствах с высокими токовыми нагрузками. Режим быстрого тестирования можно использовать для тестирования не только аккумуляторов, но и обычных батареек.

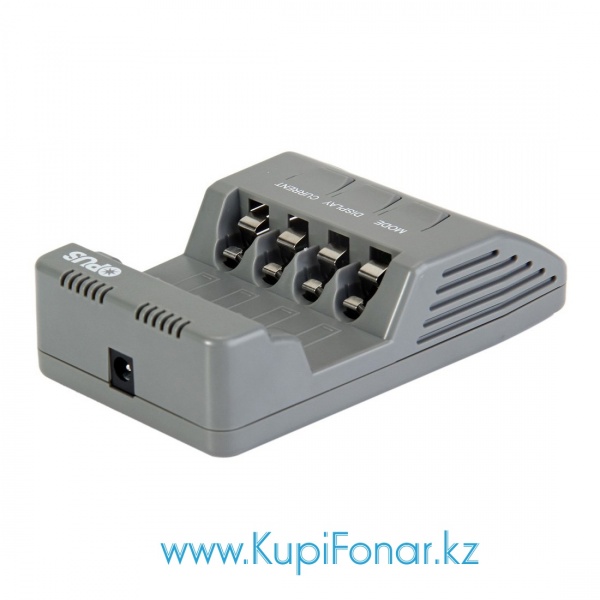

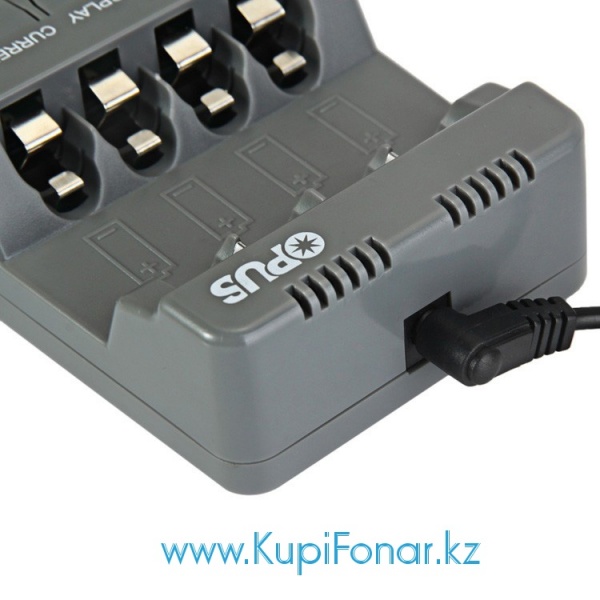

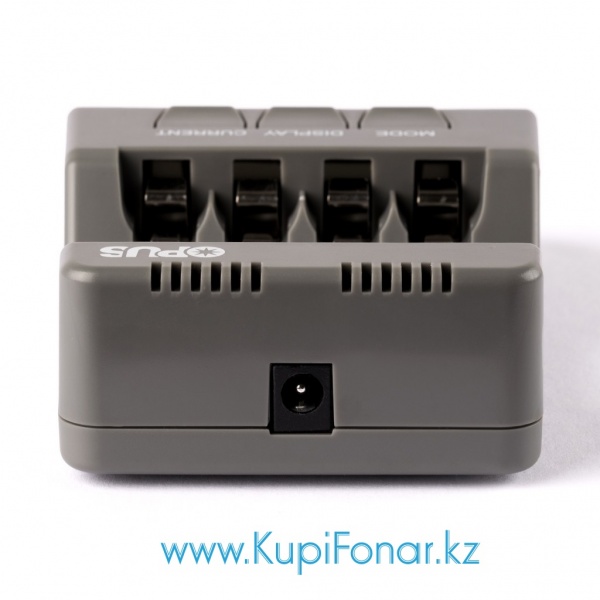

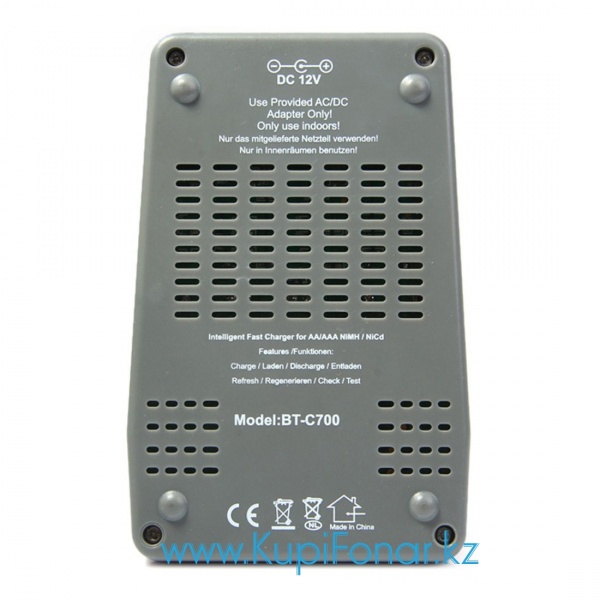

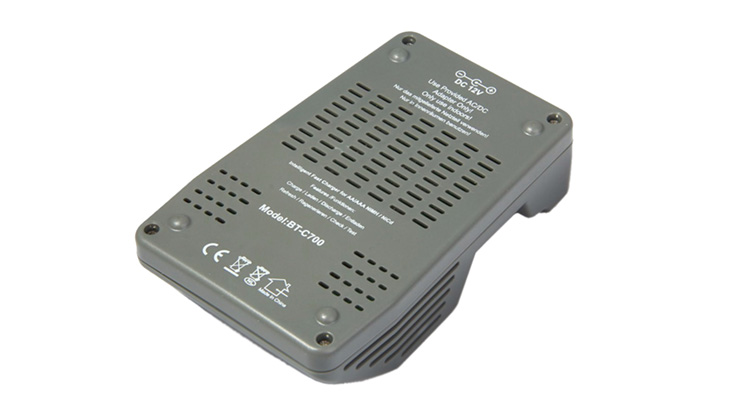

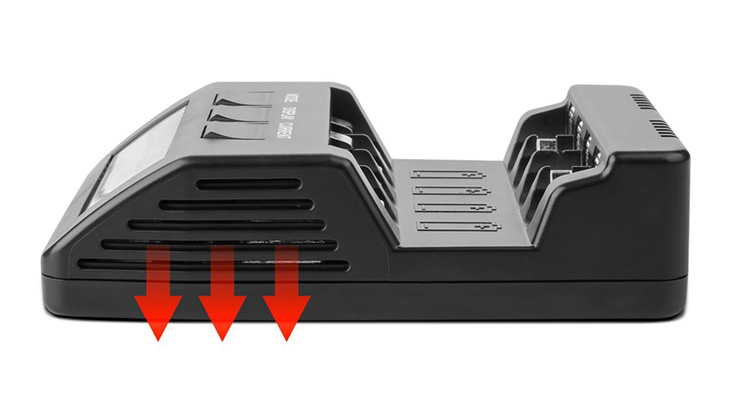

Отверстия с обратной стороны обеспечивают хорошую вентиляцию, это предотвратит любой вид перегрева и нарушения работы устройства, кроме этого, в Opus BT-C700 имеется защита от перегрева с использованием нескольких датчиков температуры.

Opus C700 способен работать с любыми Ni-Cd и Ni-MH аккумуляторами размеров AA и AAA.

Отличия Opus BT-C700 от аналогичных устройств.

Зарядка обладает рядом полезнейших функций, которые позволяют гарантировать хорошую зарядку любым АКБ. Однако главной «изюминкой» этого девайса является то, что он заряжает каждый аккумулятор индивидуально! Дисплей информативен, а данные о типе заряда появляются на нем незамедлительно после начала работы.
В отличие от большинства аналогичных приборов, BT-C700 умеет измерять внутреннее сопротивление аккумуляторов (импеданс).
Имеется защита от перегрева: 4 термодатчика (2 для слотов и 2 для контроля платы)
Имеется защита от перезаряда и неправильной установки полярности.
BT-C700 характеризуется высоким качеством сборки и стабильностью работы.

К аналогам можно отнести зарядные устройства MAHA Powerex MH-C9000, La Crosse RS-700, La Crosse RS-1000, TechnoLine BC-700, Technoline BC-1000, ANSMANN Powerline 4 PRO, ROBITON ProCharger1000, Japcell BC-4001 и др.
Также, компания Opus Instruments выпускает аналогичные ЗУ для других компаний под марками Kweller X-1800, Extradigital BM100, Accupower IQ328 и др.
Устройство выпускалось ранее под марками BT-C2000 и BM200 (более ранние версии).

В устройстве реализованы следующие функции и режимы:

• Charge mode - режим Зарядки: независимый заряд каждого канала выбранным током от 200 до 700 mah для 4-х аккумуляторов, или от 200 до 1000 mah для 2-х аккумуляторов. Ток устанавливается с шагом 200 mah. Определение полного заряда аккумуляторов по методу -dV. Автоматически поддерживает подзарядку малым током после полного заряда аккумулятора (капельный заряд). После завершения зарядки на аккумулятор продолжает подаваться поддерживающий ток 8-10 mA для компенсации саморазряда (кроме режимов разрядки и быстрого тестирования).

• Refresh - восстановление или разгон ёмкости: 3 цикла заряд/разряд аккумуляторов выбранным током для восстановления ёмкости старых аккумуляторов или разгона ёмкости новых аккумуляторов. Иногда, для достижения желаемого результата, может потребоваться несколько циклов Discharge-Refresh.
• Test - определение ёмкости аккумулятора: полный заряд аккумуляторов с последующим полным разрядом для тестирования реальной емкости аккумуляторов. После полного разряда аккумулятор снова заряжается. Значение емкости (вычисленное при разряде) по завершению процесса выводится на дисплей.
• Discharge mode - режим Разрядки: разряд аккумуляторов выбранным током до напряжения 0,9В. Как и у Maha Powerex MH-C9000, последующего заряда на этом режиме нет. Это позволяет получить по окончанию операции значение "слитой" емкости - очень ценную информацию, позволяющую оценить уровень саморазряда аккумуляторов.
• Quick Test - Экспресс тестирование аккумулятора: 10-секундный тест внутреннего сопротивления аккумуляторов, которое характеризует состояние аккумуляторов. Результат отображается в миллиомах. Если импеданс находится в интервале 20-80 мОм, аккумулятор хорошего качества. Аккумуляторы с импедансом выше 500 мОм не применимы в устройствах с высокими токовыми нагрузками. Режим быстрого тестирования можно использовать для тестирования не только аккумуляторов, но и обычных батареек. В силу наличия совпротивления на самих контактах ЗУ, данные о внутреннем сопротивлении аккумулятора оно выдает с небольшой погрешностью, тем не менее, этого достаточно для определения состояния и оценки возможной токовой нагрузки на аккумулятор.

В процессе рабочего режима или после его завершения на экране может отображаться следующая информация:

• наименование выбранного режима работы.
• величина тока заряда или разряда.
• текущее значение напряжения.
• текущая накопленная или отданная емкость.
• время работы текущей программы.
• внутренне сопротивление аккумулятора (импеданс).


Зарядное устройство Opus BT-C700 может работать со следующими типами аккумуляторов:

• Ni-Mh/Ni-Cd: AAA, AA (C и D - с переходниками-адаптерами, не входят в комплект поставки).

Преимущества и отличительные особенности.

• Независимый заряд выбранным током 200/300/400/500/700 mA (и 1000 mA при зарядке 1-2-х аккумуляторов в крайних слотах). По умолчанию 400 мА.
• Четыре независимых слота, устройство может заряжать от 1 до 4 аккумуляторов одновременно.
• Защита зарядного устройства от перегрева и неправильной полярности.
• Тестовый режим для проверки сопротивления аккумулятора.
• Пять режимов работы на выбор пользователя: заряд, разряд, тест, восстановление и измерение внутреннего сопротивления.
• Легко читаемый ЖК дисплей с отключаемой подсветкой, показывает напряжение батареи, ток заряда или разряда, время, емкость и т.д.
• Подходит для NiCd или NiMH аккумуляторов типа: AA, AAA.

Технические характеристики.

• Поддерживаемый формат аккумуляторов: AA, AAA.
• Тип заряжаемых аккумуляторов: Ni-MH, Ni-CD.
• Питание переменного тока: 100V - 240V (50/60 Hz).
• Питание постоянного тока: 12V 1,5А.
• Ток заряда: программируемый - 200mA, 300mA, 400mA, 500mA, 700mA, 1000mA (ток заряда 1000 mA доступен только при зарядке одного или двух аккумуляторов в 2 крайних слотах).
• Ток разряда: программируемый - 100mA, 200mA, 300mA, 400mA, 500mA.
• Ток дозаряда до полной емкости: 100mA.
• Ток поддержки капельной зарядки: 10mA.
• Емкость заряжаемых аккумуляторов: 100mAh - 20 000mAh.
• Точность определения емкости ±3-5%.

• Размеры:  150 x 40 x 10 мм. Вес: 240 грамм.
• Подсветка дисплея.
• Количество слотов для аккумуляторов: 4 х независимых канала.

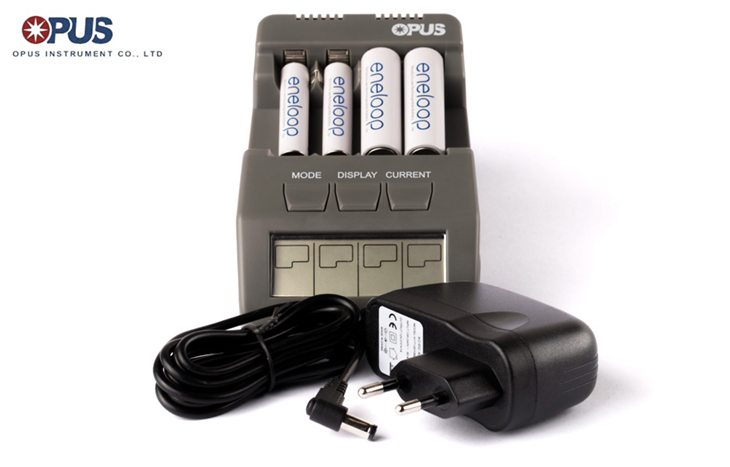

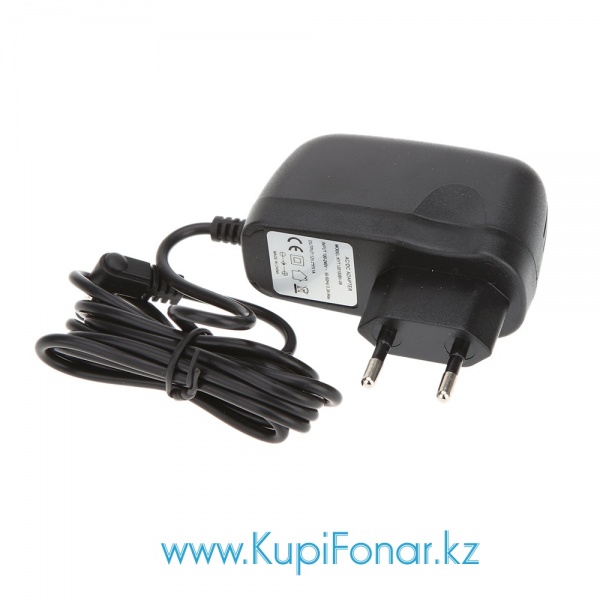

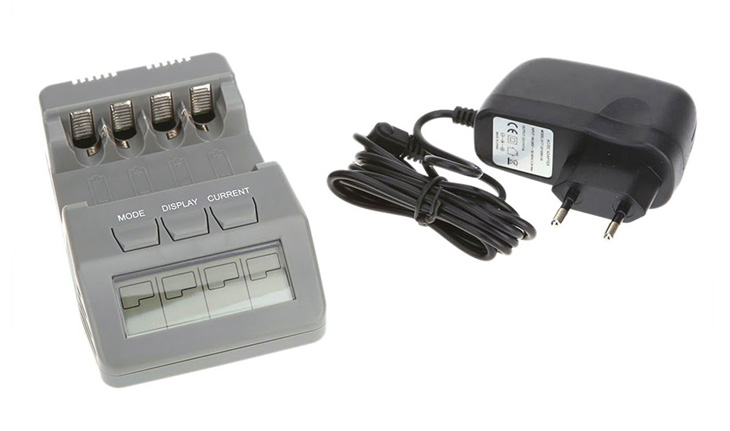

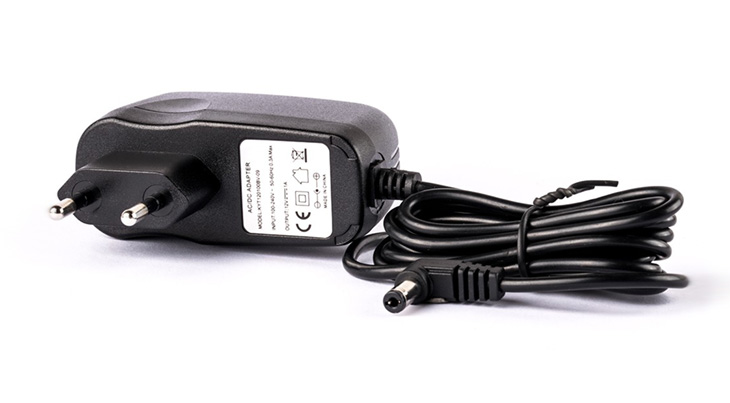

Комплект поставки: зарядное устройство, адаптер от сети 220В (европейский штекер, 12В/3А), инструкция, упаковка.

Инструкция по использованию.

После включения зарядного устройства в любой момент вы можете выбрать режим работы длительным нажатием кнопки "Mode". Тем не менее, для более точной работы рекомендуется предварительно отключить зарядное устройство и вынуть аккумуляторы. Также, необходимо учитывать, что после разрядки аккумуляторов их напряжение может незначительно увеличиться, а после зарядки - снизиться, это обусловлено инерционными процессами внутри аккумуляторов.

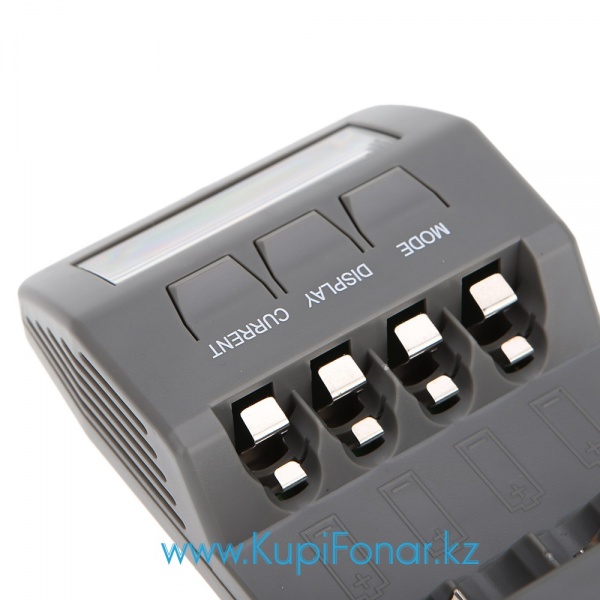

В большинстве режимов работы можно изменить ток (отдельно на каждый канал) кнопкой CURRENT и просмотреть текущее напряжение, залитую/разряженную емкость, время работы в текущем режиме и текущее напряжение аккумуляторов - кнопкой DISPLAY.

Режим зарядки (CHARGE):

Аккумулятор заряжается до максимума своей ёмкости. Заряд током в 400 mA - режим по умолчанию для данного зарядного устройства. Тем не менее, в первые 6 сек Вы можете выбрать клавишей CURRENT (ТОК) ток заряда в 200/300/400/500/700 mA и 1000 mA при зарядке 1-2-х аккумуляторов, вставленных в зарядные отсеки 1 и 4. Если выбора не происходит, автоматически происходит заряд током в 400 mA.

После того, как NiCd или NiMH аккумулятор будет полностью заряжен, автоматически начнётся зарядка капельным током.

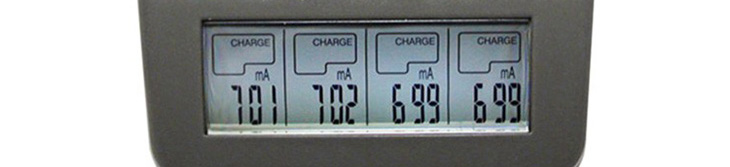

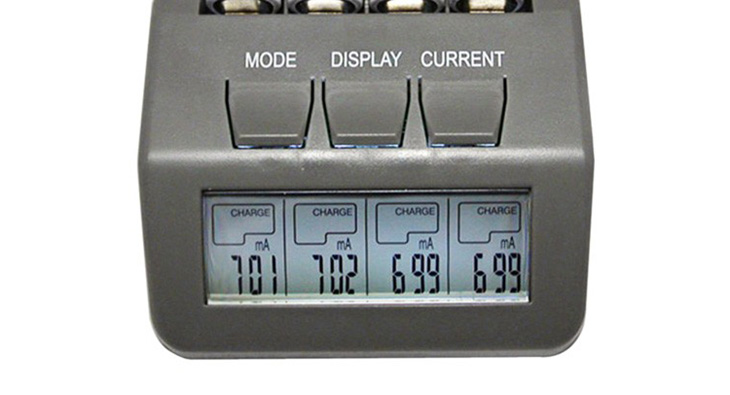

Во время зарядки можно выбрать режим отображения информации на дисплее клавишей DISPLAY (ДИСПЛЕЙ):

• ток заряда (mA).
• установившееся напряжение (V).
• время заряда (чч: мм).
• накопленная емкость (mAh или Ah).

Режим разрядки (DISCHARGE):

Данный режим используется для снижения "эффекта памяти" или определения емкости аккумуляторов. Полная разрядка батареи выполняется выбранным током до напряжения 0,9В для NiCd или NiMH аккумуляторов.

Восстановление аккумуляторов (REFRESH):

Батарея разряжается и заряжается  несколько раз для оптимизации её максимальной ёмкости. Старые аккумуляторы или аккумуляторы, которые долго не использовались могут быть восстановлены до их номинальной ёмкости. Данный режим составляет 3 полных цикла разряд-заряд.

Тестирование (TEST):

Режим определения реальной емкости аккумулятора. Для этого аккумуляторы сперва заряжаются до полного заряда, затем полностью разряжаются, а после этого снова заряжаются. Емкость аккумуляторов будет оценена и показана после процесса разряда, во время процесса емкость не отображается.

Быстрое тестирование (QUICK TEST):

Зарядное устройство будет анализировать динамическое внутреннее сопротивление аккумулятора, применяя ток нагрузки. В течение 10 секунд испытания аккумулятора сопротивление будет отображаться в единицах мОм. Для хорошего качества аккумулятора, внутреннее сопротивление является очень низким: в диапазоне 20 ~ 80мОм. Если внутреннее сопротивление аккумулятора составляет более 500мОм, то эти аккумуляторы не могут использоваться для зарядки.

При включении ЗУ в крайнем левом блоке на экране на пару секунд отображается номер версии устройства, затем проверяется наличие аккумуляторов в слотах, и если они отсутствуют, высвечивается «null».

Внимание! Батареи не могут быть заряжены в случае несоблюдения правильной полярности и плохого контакта полюсов батареи с контактами зарядного устройства. Перед использованием зарядного устройства проверьте что используемые вами аккумуляторы/батареи совместимы с зарядным устройством! Не пытайтесь зарядить с помощью данного зарядного устройства  Li-ion/Li-polymer аккумуляторы, так как это небезопасно и может привести к выходу из строя как аккумуляторов, так и зарядного устройства! Не используйте зарядное устройство в условиях высокой влажности и температуры!

Рекомендуемые аксессуары.

Ni-MH/Ni-Cd аккумуляторы.
Адаптер от прикуривателя (12V).

Гарантия.

На зарядные устройства Opus предоставляется 1 год гарантии.
