Универсальное зарядное устройство XTAR DRAGON VP4 Plus на 4 аккумулятора

XTAR VP4 Plus Dragon - многофункциональная универсальная 4х-канальная зарядная станция премиум-класса для аккумуляторов любых размеров.

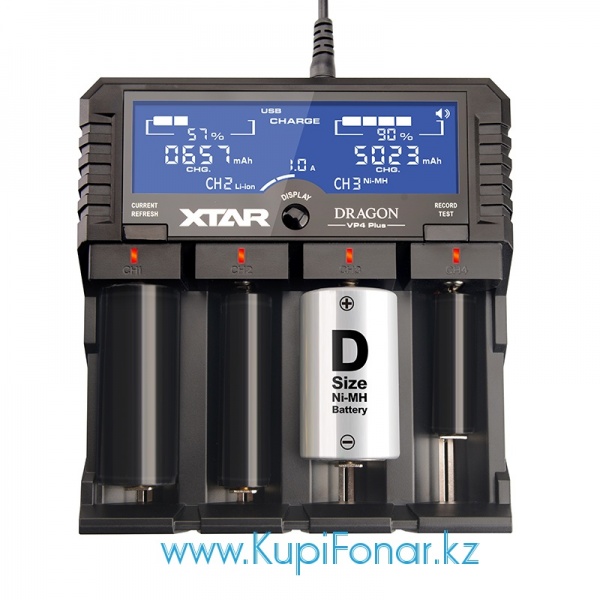

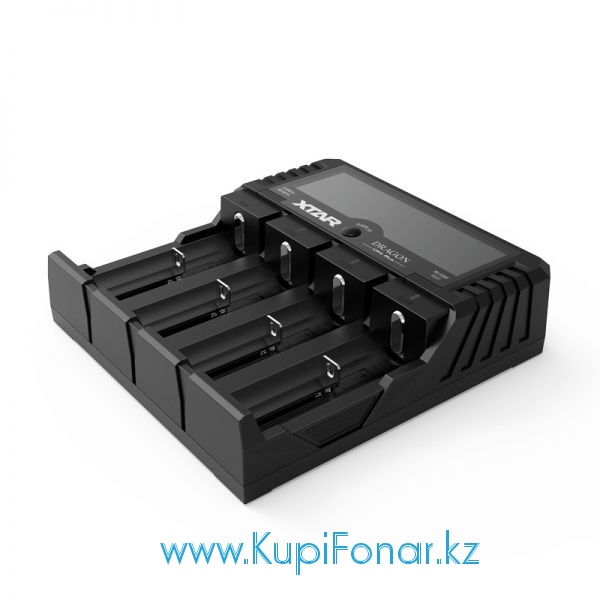

Зарядное устройство XTAR VP4 Plus Dragon имеет 4 независимых канала с широкими посадочными местами для больших аккумуляторов (можно заряжать одновременно 4 аккумулятора 32650 или D) и может одновременно работать с аккумуляторами разных типов и размеров.

Отличительной особенностью зарядки VP4 Plus является возможность зарядки аккумуляторных сборок и Li-pol (литий-полимерных) аккумуляторов.

Зарядное устройство XTAR VP4 Plus Dragon позволяет заряжать и тренировать аккумуляторы, измерять их ёмкость и внутреннее сопротивление. Благодаря функции RECORD  (запись), есть возможность запоминать и сравнивать результаты нескольких циклов тестирования ёмкости аккумуляторов. Измерение внутреннего сопротивления производится с помощью 2-х щупов, которые подключаются в специальный порт зарядного устройства.

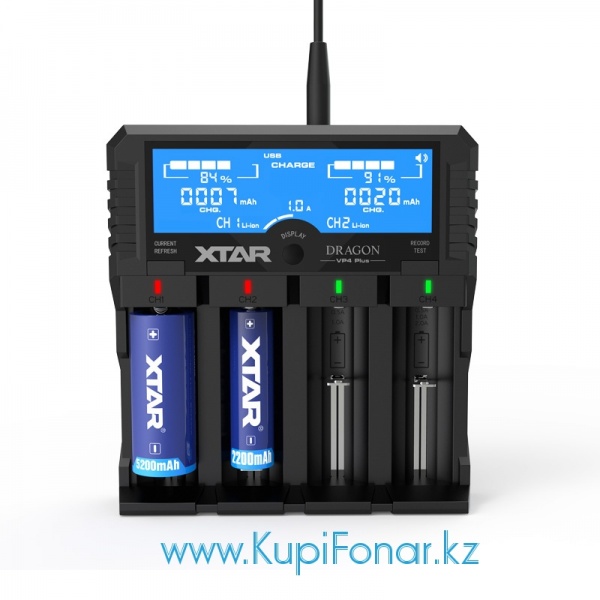

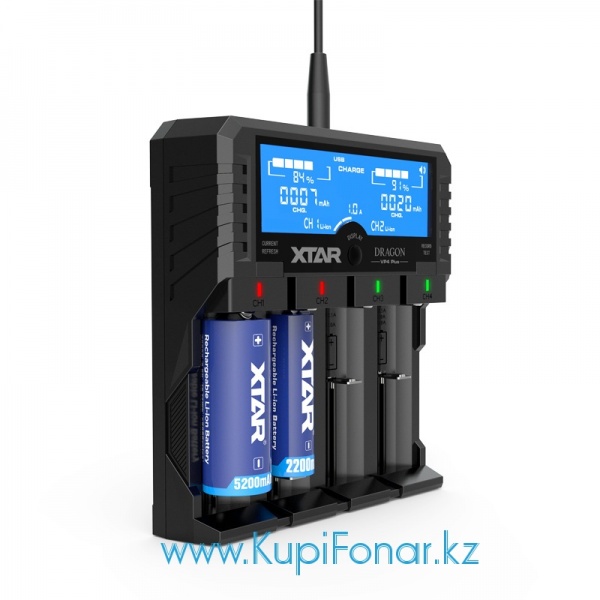

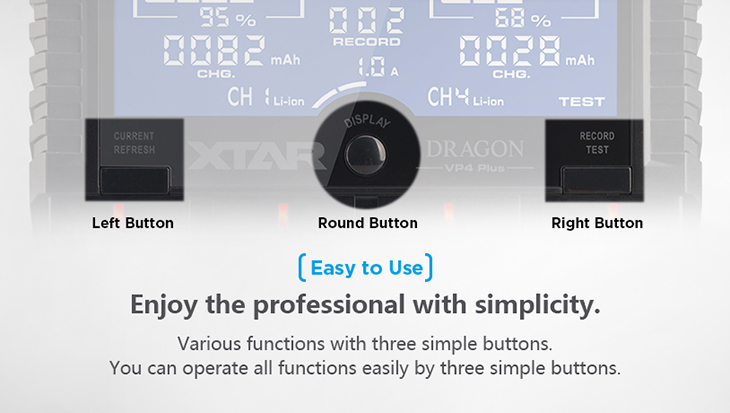

Большой и удобный LCD-дисплей с отключаемой подсветкой отображает информацию о процессе заряда аккумуляторов - режим работы, ток заряда, процент заряда в цифрах и делениях, ёмкость, напряжение, внутреннее сопротивление. Звуковые сигналы, которые при необходимости можно отключить, сообщают о процессе заряда аккумуляторов. Управление зарядным устройством осуществляется с помощью 3-х кнопок, расположенных под дисплеем.

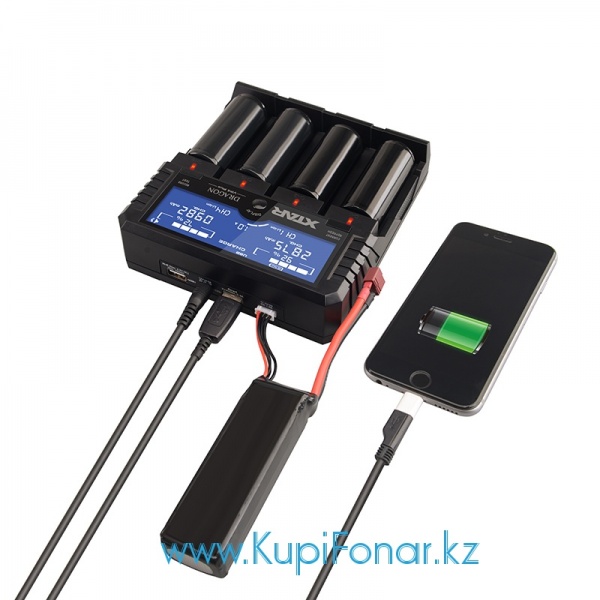

Зарядное устройство XTAR VP4 Dragon Plus имеет функцию Power Bank (USB выход 2,4А), функцию активации аккумуляторов с нулевым зарядом, защиту от перегрева, перезаряда, неправильной установки полярности. Подключается с помощью сетевого блока питания либо автомобильного адаптера, которые входят в комплект.

В комплект XTAR VP4 Plus Dragon входит удобная сумка для переноски и хранения зарядного устройства с комплектом аксессуаров.

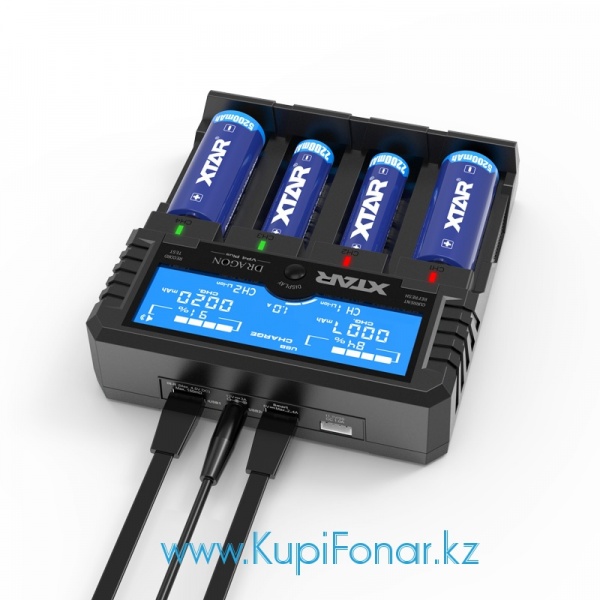

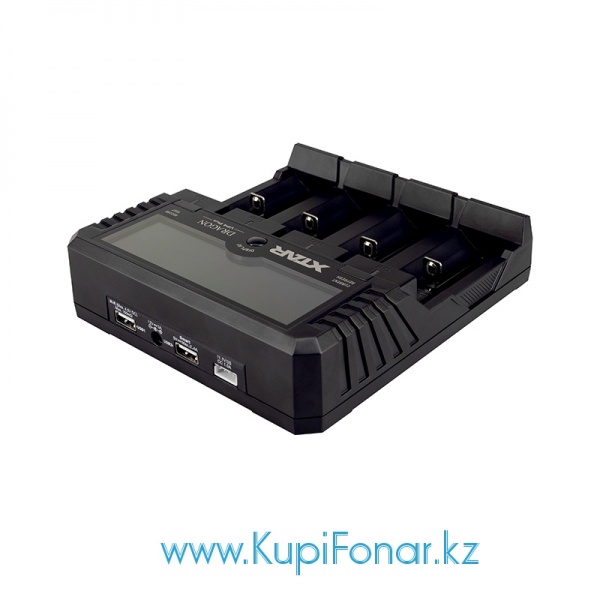

В торцевой части ЗУ имеются различные разъемы:

- Разъем для для подключения щупов замера внутреннего сопротивления аккумуляторов.
- Круглый разъем для внешнего питания (адаптера или прикуривателя), 12 В.
- USB - разъем повербанка, 5 В, до 2.4 А.
- Балансировочный разъем для зарядки Li-pol аккумуляторов и аккумуляторных сборок (3S 11.1В).

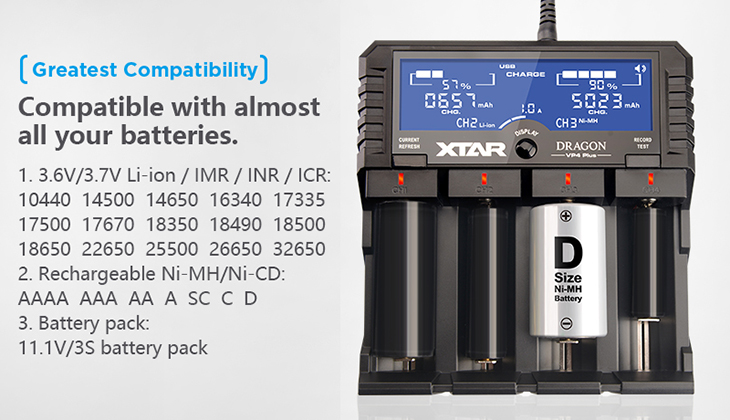

Совместимые аккумуляторы:

Li-Ion: 18650,14500,16340 (RCR123a), 18490, 18350, 17670, 17500, 10440, 26650, 22650, 26500, 32650 и др.
Ni-MH: AAAA / AAA / AA / A / SubC / C (R14) / D (R20).
Аккумуляторные сборки  11,1V / 3S.

Преимущества и отличительные особенности.

- Зарядное устройство имеет  четыре независимых слота и может заряжать аккумуляторы разного типа и размера одновременно.

- Поддержка большинства популярных аккумуляторов:
    Ni-MH/Ni-Cd: AAAA / AAA / AA / A / SubC / C (R14) / D (R20)
    Li-Ion: 10440 / 14500 / 14650 / 16340 (CR123a) / 17500 / 17670 / 18350 / 18490 / 18500 / 18650 / 18700 / 22650 / 25500 / 26650 / 32650
    Аккумуляторные сборки 11.1V / 3S

- Автоматическое определение типа установленных аккумуляторов.

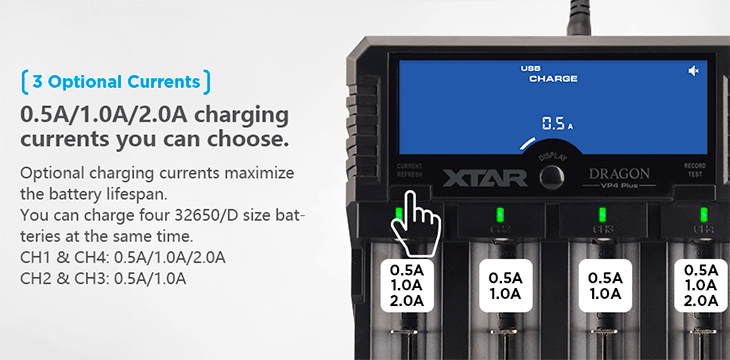

- Выбор токов заряда:  500, 1000мА для 4 аккумуляторов и 500, 1000 и 2000mA для двух аккумуляторов. По умолчанию ток заряда 1000 мА.

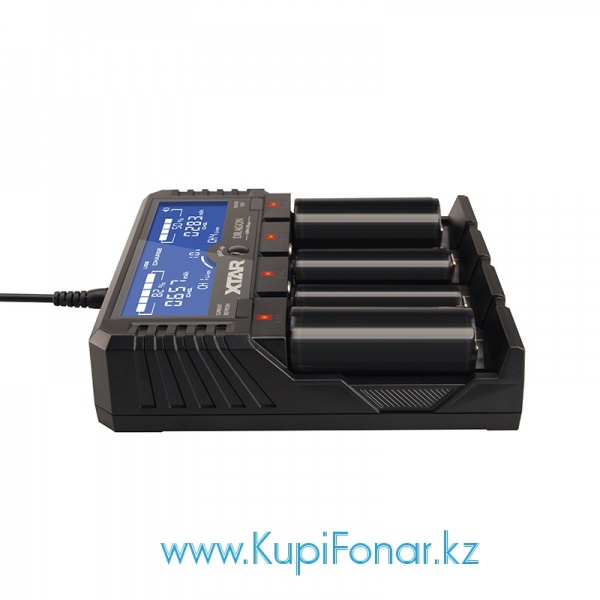

- Одновременный заряд четырех больших аккумуляторов типа 32650 или D.

- Способ зарядки для Li-ion батарей: заряд постоянным током (CC) и постоянным напряжением (СV), данный метод заряда рекомендуемый наиболее скоростной, сохраняет ресурс аккумуляторов и не уменьшает их емкость со временем.

- Автоматическое определение процесса окончания заряда по падению напряжения (-dV) для Ni-Cd / Ni-Mh аккумуляторов.

- Пять режимов работы на выбор пользователя:
    заряд аккумуляторов и аккумуляторной сборки 3S;
    режим REFRESH для устранения "эффекта памяти" у Ni-Cd и Ni-MH  аккумуляторов;
    режим TEST для определения реальной емкости аккумуляторов ;
    измерение внутреннего сопротивления аккумуляторов;
    режим Power Bank.

- Функция RECORD (запись), позволяет устройству запоминать и сравнивать результаты нескольких циклов тестирования ёмкости аккумуляторов.

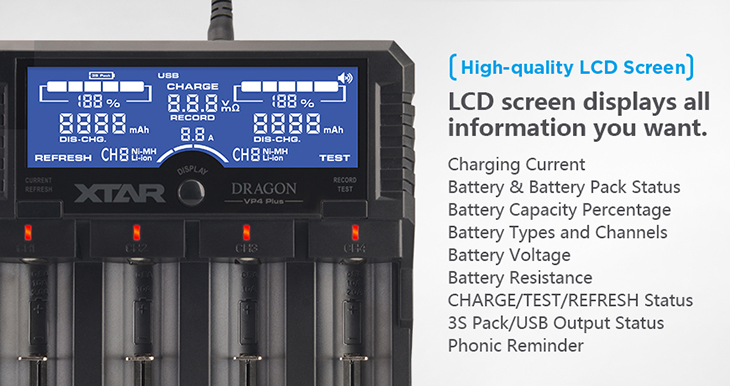

- Легко читаемый LCD-дисплей с отключаемой подсветкой, на котором отображается режим работы, ток заряда, процент заряда, ёмкость, напряжение, внутреннее сопротивление аккумуляторов. (включение/выключение подсветки экрана - двойным нажатием на кнопку DISPLAY).

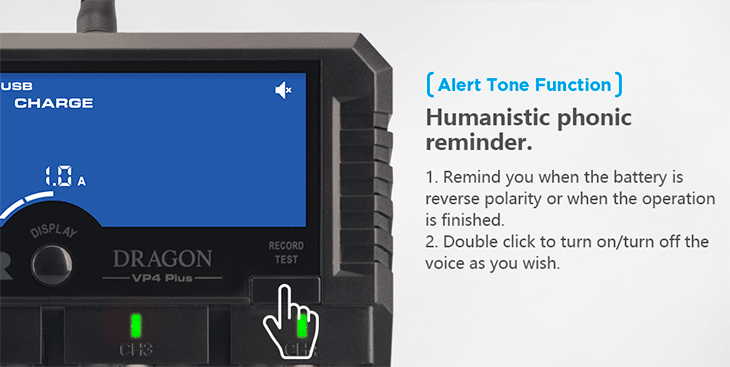

- Отключаемые звуковые сигналы, которые сообщают о процессе заряда аккумуляторов (включение/выключение звуковых сигналов - двойным нажатием на кнопку TEST).

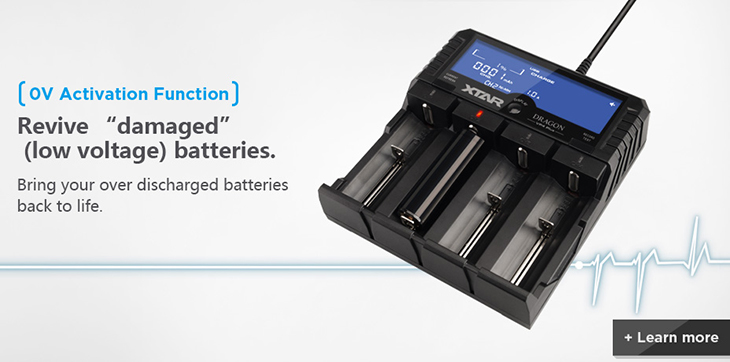

- Активация аккумуляторов с нулевым зарядом (0V).

- Защита от перезаряда (автоматическое отключение зарядки при полном заряде Li-ION аккумуляторов).

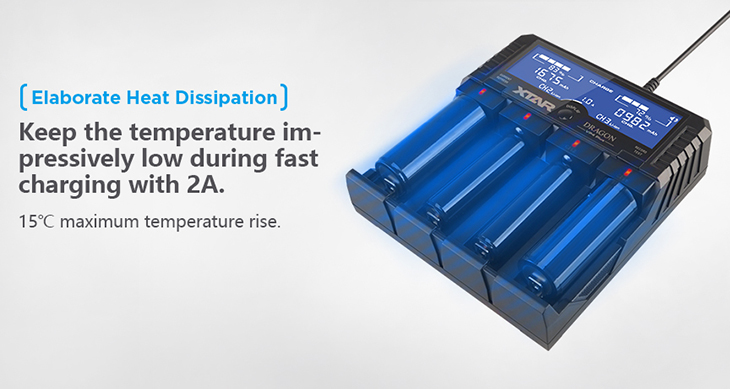

- Защита зарядного устройства и аккумуляторных батарей от перегрева.

- Защита от неправильной установки полярности.

- Функция PowerBank (USB-выход 5V 2,4A для быстрой зарядки мобильных устройств).

- Порт для подключения щупов для измерения напряжения и внутреннего сопротивления аккумуляторов.

- Порт для подключения аккумуляторных сборок 11.1V / 3S.

- Источник питания – 12V. В комплекте - автомобильный адаптер для подключения к автомобильной сети 12V.

- В комплект XTAR VP4 Plus Dragon входит удобная сумка для переноски и хранения зарядного устройства с комплектом аксессуаров.

- Корпус изготовлен из термостойкого ABS пластика.

- Устройство сертифицировано по стандартам RoHS, CE и др.

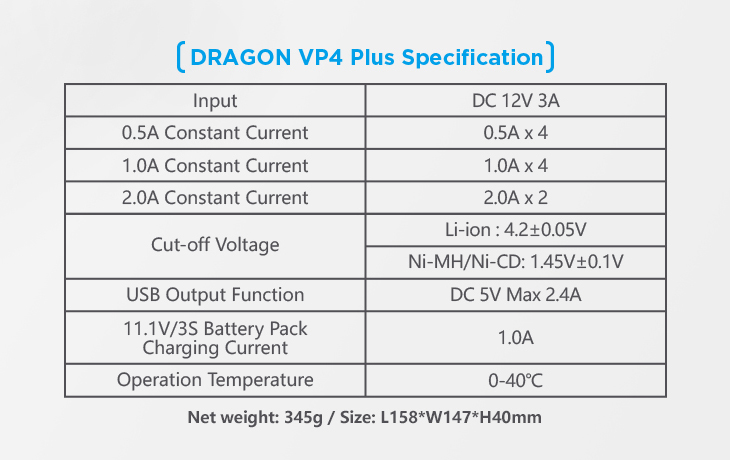

Технические характеристики.

Входное напряжение: 12V DC/3A
Ток заряда: 500, 1000, 2000мA.
Ток заряда 3S: 1А.
Выходной ток USB: 2,4A.
Размеры: 158х147х40 мм.
Вес: 345 грамм (без блока питания).

Комплект поставки: зарядное устройство, блок питания, адаптер от прикуривателя, щупы для измерения внутреннего сопротивления, инструкция на английском языке, сумка для хранения, оригинальная упаковка.

Внимание! Батареи не будут заряжены в случае несоблюдения правильной полярности и плохого контакта полюсов батареи с контактами зарядного устройства. Перед использованием зарядного устройства проверьте что используемые вами аккумуляторы/батареи совместимы с зарядным устройством! Не пытайтесь зарядить с помощью данного зарядного устройства  несовместимые аккумуляторы, так как это небезопасно и может привести к выходу из строя как аккумуляторов, так и зарядного устройства! Не используйте зарядное устройство в условиях высокой влажности и температуры!

Рекомендуемые аксессуары.

Li-ion аккумуляторы
NiMH аккумуляторы

Гарантия.

На зарядные устройства XTAR VP4 Dragon Plus предоставляется 1 год гарантии (при соблюдении гарантийных условий).

Инструкция по использованию.

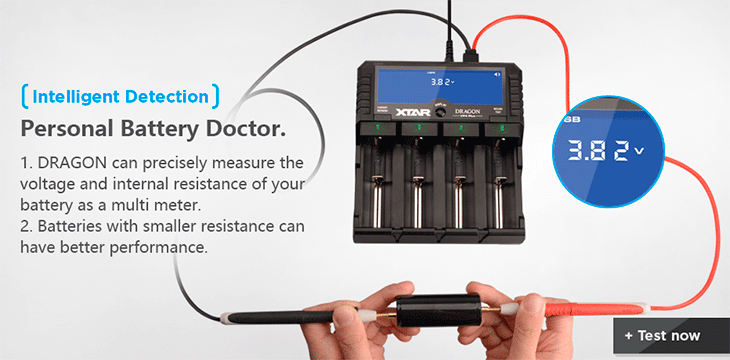

Режим определения напряжения и внутреннего сопротивления аккумулятора:

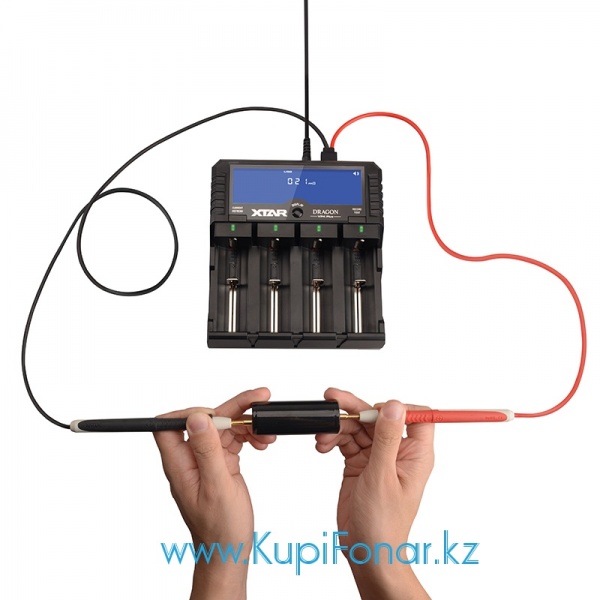

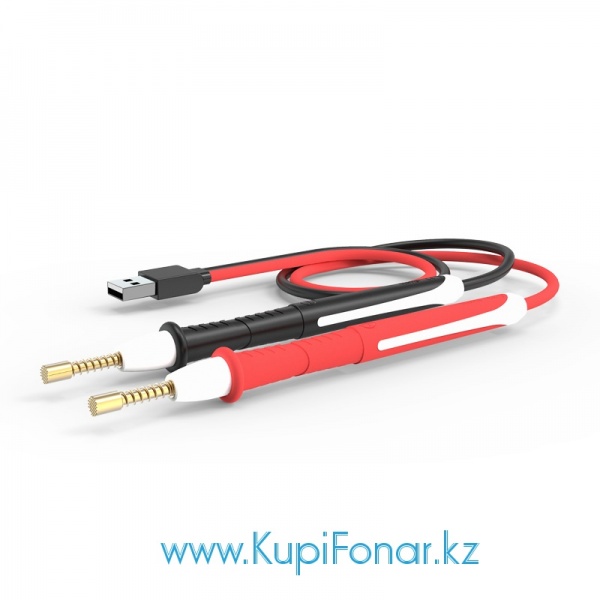

Измерение внутреннего сопротивления производится с помощью 2-х щупов, которые подключаются в порт USB1 зарядного устройства. Для замера внутреннего сопротивления аккумуляторов необходимо подключить комплектные щупы к разъему USB1 и кратковременно закоротить их, прикоснувшись контактами друг к другу — после этого зарядка переходит в режим замера. Взяв аккумулятор в руку, прикасаемся щупами — красный к плюсовому контакту, черный к минусу. Зарядка покажет напряжение на аккумуляторе и его внутреннее сопротивление. Выход из данного режима — двойной клик кнопки DISPLAY.

Режим CHARGE:

Заpядное устройство полностью заряжает аккумулятор выбранным током.
После установки аккумуляторов зарядка автоматически определяет тип заряжаемых батарей и начинает процесс заряда. Нажатием левой кнопки CURRENT можно циклично менять ток заряда, а нажатием кнопки DISPLAY можно переключатся на данные второй пары аккумуляторов.

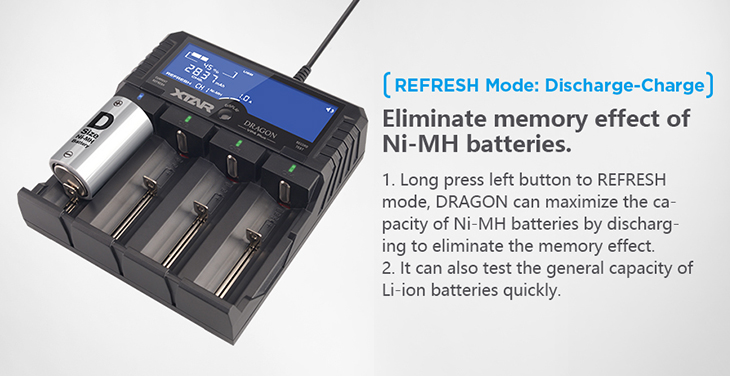

Режим REFRESH:

Заpядное устройство сначала полностью разряжает аккумулятор, затем заряжает снова.
Активируется длительным нажатием кнопки CURRENT/REFRESH. Данный режим необходим для для устранения "эффекта памяти" у Ni-Cd и Ni-MH  аккумуляторов или отображения остаточной емкости. По итогам процесса зарядка показывает значения в mAh для каждого аккумулятора, отдельно для режима заряда и разряда.

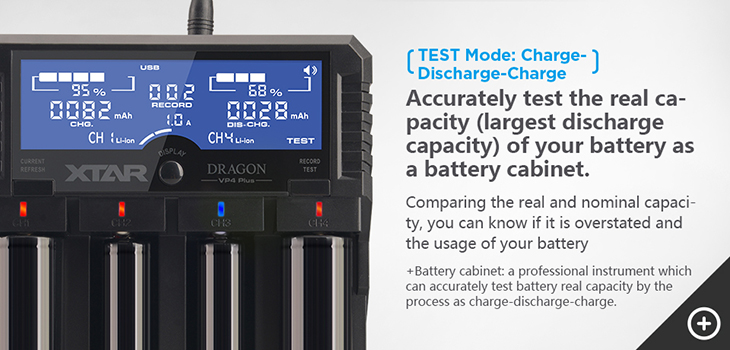

Режим TEST:

Зарядное устройство сначала полностью заряжает аккумулятор, потом разряжает и заряжает снова.
Активируется длительным нажатием кнопки TEST. Данный режим позволяет определить реальную емкость аккумулятора. По итогам процесса зарядка показывает значения в mAh для каждого аккумулятора, отдельно для режима заряда и разряда.

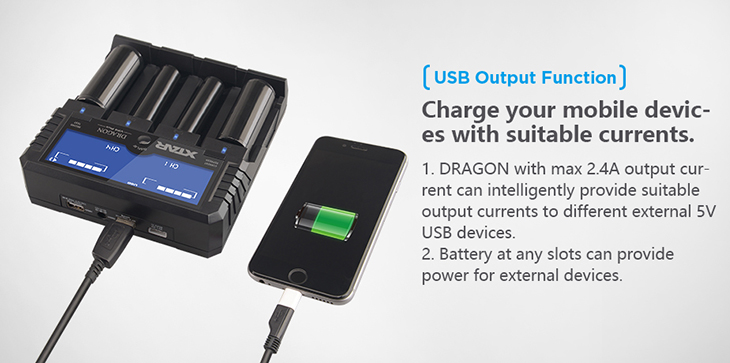

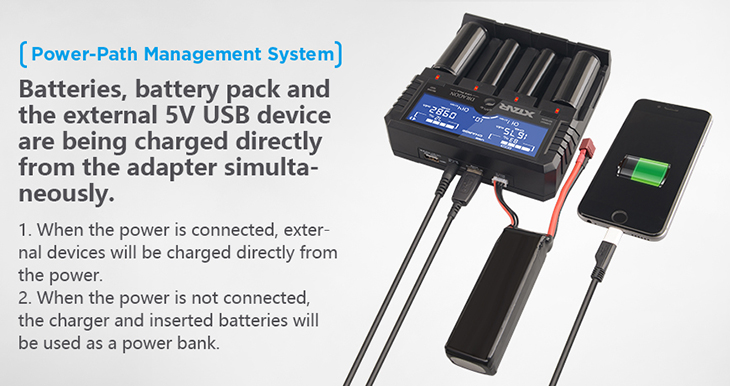

Режим Power Bank:

Данная функция позволяет заряжать различные устройства от выхода USB2 не только когда зарядка включена в сеть, но и в дороге, от установленных Li-ION аккумуляторов. Число используемых аккумуляторов - от одного до четырех. Максимальный ток USB выхода - 2,4А.

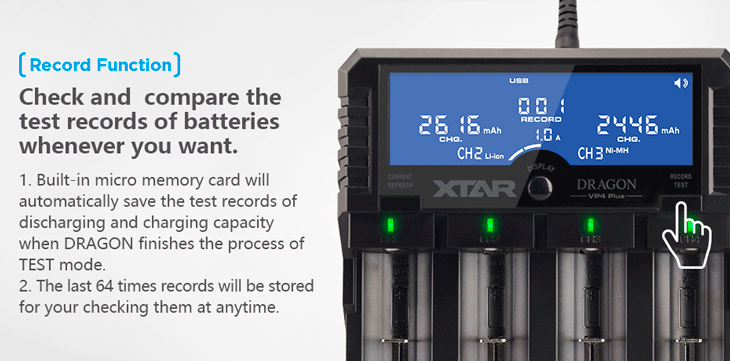

Функция RECORD:

Позволяет запоминать результаты, полученные в режиме TEST и показывать их по нажатию кнопки RECORD. Переключение показаний производится с помощью кнопок CURRENT и RECORD. Выход из данного режима - двойное нажатие кнопки DISPLAY, либо автоматически, через 1 минуту.

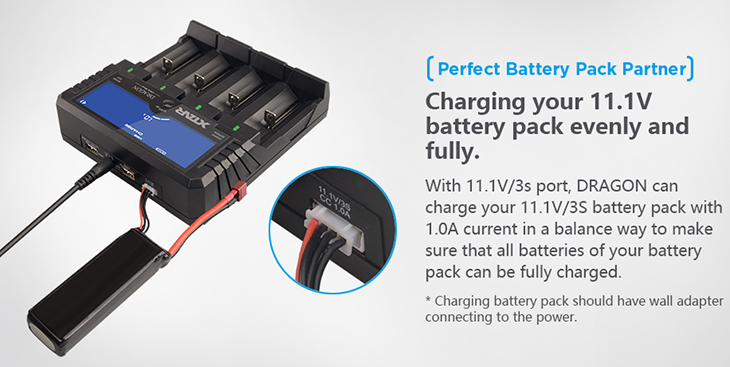

Заряд аккумуляторных сборок 11.1V / 3S:

Для заряда подключите аккумулятор 3S с помощью балансировочного разъема к выходу 11.1V / 3S. Ток заряда 1А, одновременно можно заряжать аккумуляторы в других отсеках устройства.
